Реферат



1. ОСНОВАНИЕ ЛЕЩАДИ ДОМЕННОЙ ПЕЧИ,.содержащее регулируемые по высоте металлические элементы с механически обработанной верхней стороной, закрепленные на днище perjrлировочными винтами, теплопроводный материал и огнеупорные блоки, о т личающееся тем, что, с целью сокращения трудоемкости работ и повышения стойкости лещади, метадхйческие элементы выполнены в виде реек, расположенных под каждым рядом .огнеупорных блоков по .их осям и прикрепленных к днищу, причем площадь рейки под блоком равна 5-8% площади торца огнеупорного блока при отношении ширины к высоте рейки ъ пределах 0,7-0,8. . 2. Основание по п.1, отличающееся тем, что регулировочные винты установлены по центру каждого § огнеупорного блока.

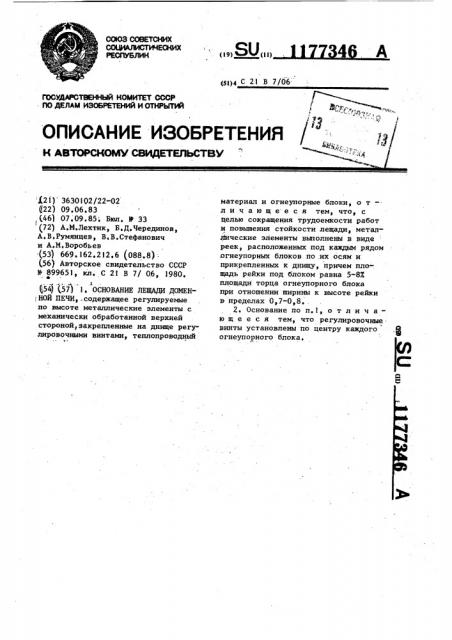

СОЮЗ ССВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (! 9) (I l) (!)4 С 21 В 7/06

ГОСУДФ СТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (Ф

t 1 1 опиолник изоьркткния / ; Ig/

К ASTOPCHOMV СЗИДЕТЕЛЬС1 ВУ

Ф%

°

° °

Ъ l2l) 3630102/22-02 (22) 09.06.83 ,(46) 07.09.85; Бюл, У 33 (72) А.Й.Лехтик, Б.Д,Черединов, А,В,Румянцев, В.В.Стефанович и А.М.Воробьев .(53) 669,162.2!2.6 (088.8): (56) Авторское свидетельство СССР

N 899651, кл. С 2! В 7/ 06, 1980, (54) (57) 1 ° ОСНОВАНИЕ ЛЕ!ЦАДИ ДОМЕН НОЙ ПЕЧИ .содержащее регулируемые по высоте металлические элементы с механически обработанной верхней стороной, закрепленные на днище регулировочными винтами, теплопровадный материал и огнеупорные блоки, о т— л и ч а ю щ е е с я тем, что, с целью сокращения трудоемкости работ и повышения стойкости лещади, металлические элементы выполнены в виде реек, расположенных под каждым рядом .огнеупорных блоков по их осям и прикрепленных к днищу, причем пло-. щадь рейки под блоком равна 5-8Х площади торца огнеупорного блока при отношении ширины к высоте рейки в пределах 0,7-0 ° 8..

2. Основание по и.1, о т л и ч а— ю щ е е с я тем, что регулировочные винты установлены по центру каждого огнеупорного блока, 1177346

Изобретение относится к строитель. ству и.ремонту промьппленных печей, преимущественно доменных, в частности к выполнению футеровки.

Цель изобретения - сокращение 5 трудоемкости работ и повышение стойкости лещади.

На фиг.1 схематично показано предлагаемое основание, вид сверху; на фиг.2 — узел 1 на фиг.1 (вид опорных реек в плане); на фиг.3разрез А-А на фиг.2; на фиг.4 разрез Б-Б на фиг.2.

Основание лещади содержит опорные рейки I, крепежные винты 2, ре- 11 гулировочные гайки 3 вертикального перемещения рейки, закрепляющие гайки 4, днище печи 5, опорные винты

6, предотвращающие прогиб опорных реек, регулировочные винты 7 для вы" 20 равнивания верхней поверхности огнеупорных блоков 8. Пространство между опорными рейками заполнено теплопроводным огнеупорным материалом 9.

Основание лещади выполняется следующим образом.

Согласно плана расположения блоков на днище располагают опорные рейки 1 с установленными на них крепежными винтами 2, регулировочными 3 и закрепляющими 4 гайками. Крепежные винты 2 приваривают к днищу

5 печи rio осям рядов блоков. Затем регулировочной гайкой 3 с помощью геодезического прибора верхняя поверхность опорных реек 1 выравнивается в одной плоскости согласно проектной отметки, после чего рейки

I закрепляют гайкой 4.

Выступающую часть крепежного винта 2 срезают заподлицо с верхней плоскостью опорных реек 1.

Опорные винты 6 вкручивают до упора в днище 5 печи. Затем пространство между опорными рейками 1 заполняют теплопроводным огнеупорным материалом 9 заподлицо с верхней плоскостью опорных реек 1 и после его твердения монтируют огнеупорные блоки

8, При монтаже блоков,8 их верхнюю поверхность выравнивают регулировочными винтами 7 для сокращения объема последующей шлифовки.

Предлагаемое техническое решение по сравнению с известным позволяет повысить производительность труда при монтаже блоков лещади и повысить ее стойкость при эксплуатации,.
