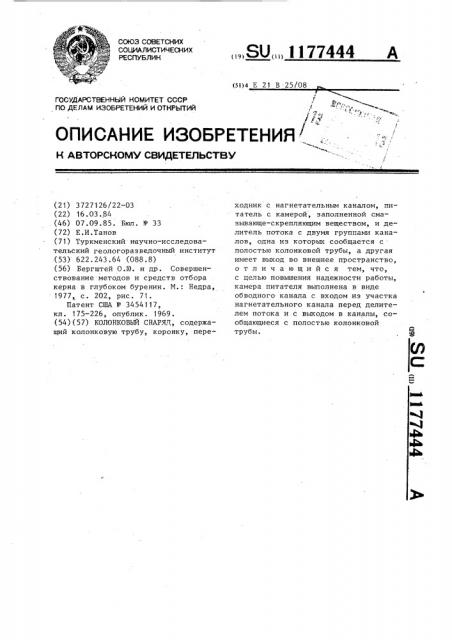

СОЮЗ СОВЕТСКИХ

СО1 1ИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1177444 А (5 I) 4

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬП ИЙ

Фг., / /.Ъ - . с

ОПИСАНИЕ ИЗОБРЕТЕНИЯ «» . -; I

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3727126«22 — 03 (22) 16.03.,84 (46) 07.09.85. Бюл. Ф 33 (72) Е.И.Танов (71) Туркменский научно-исследовательский геологоразведочный институт (53) 622.243.64 (088.8) (56) Бергштей 0.10. и др. Совершенствование методов и средств отбора керна в глубоком бурении. М.: Недра, 1977„ с. 202, рис. 71.

Патент США N - 3454117, кл. 175-226, опублик. 1969. (54)(57) КОЛОНКОВЫЙ СНАРЯД, содержащий колонковую трубу, коронку, переходник с нагнетательным каналом, питатель с камерой, заполненной смазывающе-скрепляющим веществом, и делитель потока с двумя группами каналов, одна из которых сообщается с полостью колонковой трубы, а другая имеет выход во внешнее пространство, отличающийся тем, что, с целью повышения надежности работы, камера питателя выполнена в виде обводного канала с входом из участка нагнетательного канала перед делителем потока и с выходом в каналы, сообщающиеся с полостью колонковой трубы.

1177444

Изобретение относится к горному делу, в частности к средствам для бурения с отбором керна и сохранением его вещественного. состава.

Целью изобретения является повышение надежности работы.

На фиг. 1 показан снаряд, общий вид; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — вид Б на фиг. 1; на фиг. 4 — сечение В-В на йиг. 1.

Устройство содержит коронку 1, резцы 2 с промывочными каналами, резцы 3, соединенные с тангенциальными наклонными каналами 4, колонковую трубу 5 с радиальными отверстиями 6-8 и двумя группами продольных каналов 9 и 10 делителя потока

11, сообщающимися соответственно с внешним пространством и с полостью колонковой трубы. Последняя имеет радиальные отверстия 12 и 13, нижнюю камеру 14 с радиальными отверстиями 15 и сообщается с питателем 16 с радиальными отверстиями 17, а также переходник 18 с нагнетательным каналом. Питатель 16 имеет камеру, разделенную перегородкой 19 с отверстиями 20, образующую обводный канал с радиальным отверстием 12 на участке нагнетательного канала

21 перед делителем 11 потока и с радиальным отверстием 17 в каналы 10, .сообщающиеся с полостью колонковой трубы 5.

Камера питателя 16 сверху над перегородкой 19 заполняется смазывающе-скрепляющим веществом. Радиальные отверстия 8 просверлены в трубе 5 на 100-150 мм ниже камеры

14 в промежутках между продольными каналами 9 и 10. Отверстия служат для выхода в затрубное пространство сжатого воздуха, поступающего в полость трубы 5 через тангенциальные каналы 4 коронки 1.

Работа колонкового снаряда осуществляется следующим образом.

По продольным каналам 10 смесь подается к резцам 3 и через наклонщ ные тангенциальные каналы 4 поступает внутрь коронки 1. Здесь воздух как бы обжимает, смазывает и скрепляет столбик керна . Благодаря тому, что каналы 4 выполняются тангенци 35 альными и наклонными, воздушныи поток закручивается, что способствует более равномерному покрытию столбика жидкостью и созданию разряжения за счет обратного потока в полости колонковой трубы. Это также способствует продвижению столбика керна в полость трубы. Распределение воздуха в делителе 11 потока осуществляется соотношением количества и сечением каналов с учетом типоразмера колонкового снаряда и конкретными горно-геологическими условиями.

10 !

При бурении сжатый воздух подается от компрессора по бурильным трубам к переходнику 18 колонкового снаряда и далее через канал 21 в делитель 11 потока. Делитель потока

11 основную часть сжатого воздуха направляет через нижнюю камеру 14, радиальные отверстия 15 и радиальные отверстия 7 в трубе 5 в продольные каналы 10, и далее через промы— вочные каналы резцов 2 к забою скважины для охлаждения резцов коронки и выноса разбуренной породы на поверхность. Небольшая часть воздуха, порядка 10-15Х, из нагнетательного канала 21 через радиальные отверстия

12 поступает в полость питателя 16 над перегородкой 19, вытесняет смазывающескрепляющее вещество через отверстия 20 под перегородкой 19. Далее смазывающе-скрепляющее вещество смешивается с воздухом, поступающим из отверстий 13 делителя 11 потока, и через радиальные отверстия 17 и радиальные отверстия 6 в трубе 5 поступает в продольные каналы 10.

1177444

1177444

A-А иг. ж. g
