Электромагнитный компрессор

Электромагнитный компрессор

Иллюстрации

Показать все

Реферат



ЭЛЕКТРОМАГНИТНЫЙ КОМПРЕССОР , содержащий корпус с двумя оппозитными цилиндрами; размещенные в них поршни, связанные между собой якорем электромагнитного привода и закрепленные в корпусе между оппозитньвуш . цилиндрами пластинчатые пружинные ограничители хода поршней, отличающийся тем, что, с целью уменьшения габаритов и повышения КПД, якорь снабжен расположенной перпендикулярно оси корпуса прорезью и установленным в ней с возможностью перемещения штоком, связанным с пластинчатыми пружинными ограничителями хода поршней.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1177535 (504 F 04 В 31/00

ЗЦу, ОПИСАНИЕ ИЗОБРЕТЕНИЯ/ " ., ц

К АВТОРСКОМУ СВИД=ТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

AO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Фиа1 (21) 3720662/25-06 (22) 03.02.84 (46) 07.09.85. Бюл. У 33 (72) Н.Р. Муратов, P.À. Муратов, Н.П. Ряшенцев и А.И. Смелягин (71) Научно-производственное объединение "Мединструмент" (53) 621.513.22(088.8) (56) Авторское свидетельство СССР

Ф 403875, кл. F 04 В 31/00, 1970. (54)(57) ЭЛЕКТРОМАГНИТНЫЙ КОМПРЕССОР, содержащий корпус с двумя оппозитными цилиндрами; размещенные в них цоршни, связанные между собой якорем электромагнитного привода, и закрепленные в корпусе между оппазитными . цилиндрами пластинчатые пружинные ограничители хода поршней, о т л ич а ю шийся тем, что, с целью уменьшения габаритов и повышения

КПД, якорь снабжен расположенной перпендикулярно оси корпуса прорезью и. установленным в ней с возможностью перемещения штоком, связанным с пластинчатыми пружинными ограничителями хода поршней.

1177535

А-А

Фиа Г

Составитель А. Липатов

Редактор С. Патрушева Техред Ж.Кастелевич Корр р екто Л. Пилипенко

Заказ 5491/34 Тираж 586 Подписное

ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий

113035, Москва, >К-35, Раушская наб., д. 4/5

Филиал IIIIII "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к компрессоростроению, в частности к свободнопоршневым компрессорам с электромагнитным приводом возвратно-поступательного движения. 5

Цель изобретения — уменьшение габаритов и повышение КПД.

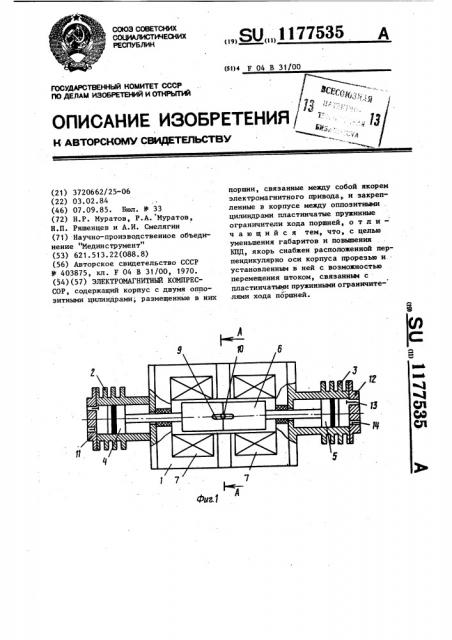

На фиг. 1 изображен электромагнитный компрессор, продольный разрез; на фиг. 2 — разрез А-А на фиг. 1. 10

Электромагнитный компрессор содержит корпус 1 с двумя оппозитными цилиндрами 2 и 3, размещенные в них поршни 4 и 5, связанные между собой 15 якорем 6 электромагнитного привода

7, и закрепленные в корпусе 1 между оппозитными цилиндрами 2 и 3 пластинчатые пружинные ограничители 8 хода поршней 4 и 5.Якорь 6 снабжен, располо-20 женкой перпендикулярно оси корпуса 1 прорезью 9 и установленным в ней с возможностью перемещения штоком 10, связанным с пластинчатыми пружинными ограничителями 8 хода поршней 4 и 5. 25

Цилиндры 2 и 3 снабжены головками

11 и 12 с установленными в них всасывающими и нагнетательными клапана" ми 13 и 14.

Компрессор работает следующим образом.

При подаче электрического импульса на привод 7 якорь 6 начинает перемещаться, например, в направлении от цилиндра 2 к цилиндру 3. При этом в цилиндре 2 будет происходить всасывание, а в цилиндре 3 — сжатие и нагнетание. При движении якорь 6, выбрав свободный ход в прорези 9, начинает контактировать со штоком 10 и через чего изгибать ограничители

8, что, в свою очередь, позволит избежать соударения поршня 5 с го,ловкой 12, т.е. происходит демпфирование. Аналогичный процесс происходит. при противоположном движении якоря 6.

Таким образом, снабжение якоря расположенной перпендикулярно оси корпуса прорезью и установка в ней с возможностью перемещения штока, связанного с ограничителями хода поршней, позволяет уменьшить габариты и повысить КПД путем улучшения демпфирования колебаний якоря.
