Реферат



Класс 21а4, 71

21а4 7З

21а4 74 № 117759

СССР с " .,!

Ъй о 11 0,,. f

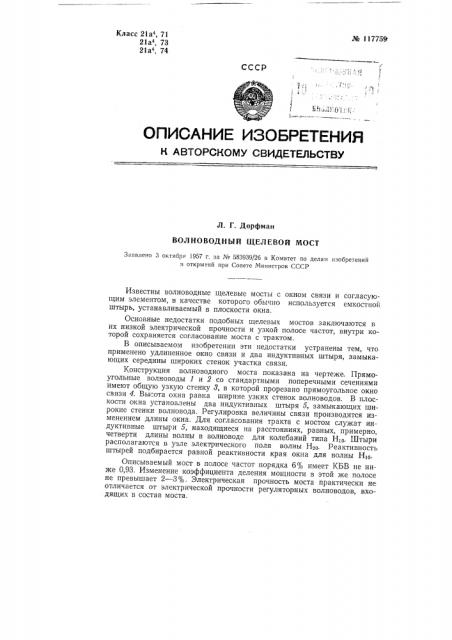

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСХОМУ СВИДЕТЕЛЬСТВУ

Л. Г. Дорфман

ВОЛНОВОДНЫЙ ЩЕЛ ЕВОЙ МОСТ

Заявлено 3 октября 1957 г. за М 583939/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Известны волноводные щелевые мосты с окном связи и согласующим элементом, в качестве которого обычно используется емкостной штырь, устанавливаемый в плоскости окна.

Основные недостатки подобных щелевых мостов заключаются в их низкой электрической прочности и узкой полосе частот, внутри которой сохраняется согласование моста с трактом.

В описываемом изобретении эти недостатки устранены тем, что применено удлиненное окно связи и два индуктивных штыря, замыкающих середины широких стенок участка связи.

Конструкция волноводного моста показана на чертеже. Прямоугольные волноводы 1 и 2 со стандартными поперечными сечениями имеют общую узкую стенку 3, в которой прорезано прямоугольное окно связи 4. Высота окна равна ширине узких стенок волноводов. В плоскости окна установлены два индуктивных штыря 5, замыкающих широкие стенки волновода. Регулировка величины связи производится изменением длины окна. Для согласования тракта с мостом служат индуктивные штыри 5, находящиеся на расстояниях, равных, примерно, четверти длины волны в волноводе для колебаний типа Н». Штыри располагаются в узле электрического поля волны Н2о. Реактивность штырей подбирается равной реактивности края окна для волны Н1о.

Описываемый мост в полосе частот порядка 6 /О имеет КБВ не ниже 0,93. Изменение коэффициента деления мощности в этой же полосе не превышает 2 — 3 Электрическая прочность моста практически не отличается от электрической прочности регуляторных волноводов, входящих в состав моста. № 117759

Предмет изобретения

Волноводный щелевой мост с окном связи и согласующим элементом, установленным в плоскости этого окна, отличающийся тем, что, с целью повышения электрической прочности и широкополосности моста, для его согласования применены два индуктивных штыря, замыкающих середины широких стенок участка связи и установленных от краев окна на расстоянии, примерно, равном четверти длины волны. в волноводе для колебаний типа Нд>.
