Устройство для отбора проб грунта

Устройство для отбора проб грунта

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ ГРУНТА, включающее штангу с рукояткой , цилиндрическую гильзу с днищем, заборник, запорный клапан и съемные ножи, отличающееся тем, что, с целью обеспечения представительности отбираемых проб грунта и снижения трубоемкости работ, запорный клапан выполнен в виде секторообразного затвора, установленного соосно под днищем гильзы, а ножи снабжены вертикальным лезвием с верхним и нижним плечиками, при этом каждый нож закреплен на § затворе и соединен через выступ вертикального лезвия с наружным диамет (Л ром гильзы, а заборник соединен неподдкжно с затвором и подвижно с днищем по оси вращения гильзы. 2. Устройство по п. 1, о т л и .4 ающе е с я тем, что штанга снабжена ограничителем глубины бурения , а гильза - крьппкой с фиксаточ ром.

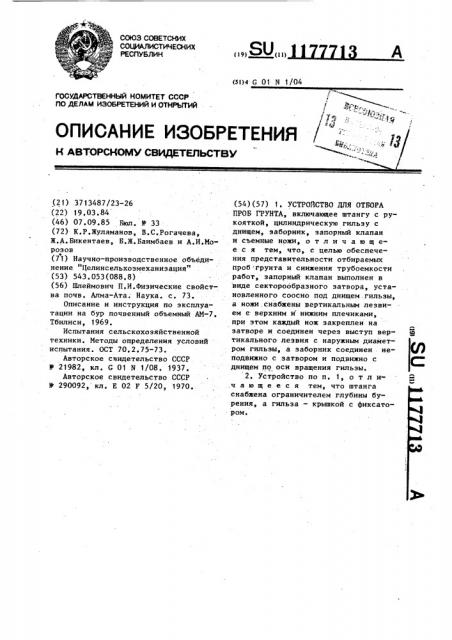

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (! 1) (5()4 G 01 N 1/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,/, . у

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3713487/23-26 (22) 19.03.84 (46) 07.09.85 Бюл. М 33 (72) К.Р.Жуламанов, В.С.Рогачева, Ж.А.Бикентаев, Б.Ж.Баимбаев и А.И.Морозов (71) Научно-производственное объединение "Целинсельхозмеханизация" (53) 543.053(088,8) (56) Шлеймович П.И.Физические свойства почв. Алма-Ата; Наука. с. 73.

Описание и инструкция по эксплуатации на бур почвенный объемный АМ-7.

Тбилиси, 1969.

Испытания сельскохозяйственной техники. Методы определения условий испытания. ОСТ 70.2.75-73.

Авторское свидетельство СССР

Р 21982, кл. G 01 N 1/08. 1937.

Авторское свидетельство СССР

В 290092, кл. Е 02 F 5/20, 1970.. (54) (57) 1. УСТРОЙСТВО ДЛЯ ОТБОРА

ПРОБ ГРУНТА, включающее штангу с рукояткой, цилиндрическую гильзу с днищем, эаборник, запорный клапан и съемные ножи, о т л и ч а ю щ ее с я тем, что, с целью обеспечения представительности отбираемых проб:грунта и снижения трубоемкости работ, запорный клапан выполнен в виде секторообразного затвора, установленного соосно под днищем .гильзы, а ножи снабжены вертикальным лезвием е верхним и нижним плечиками, при этом каждый нож закреплен на затворе и соединен через выступ вертикального лезвия с наружным диаметром гильзы, а заборник соединен неподвижно с затвором и подвижно с днищем по оси вращения гильзы.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что штанга снабжена ограничителем глубины бурения, а гильза — крьппкой с фиксатором.

1 117771

Изобретение относится к устройствам для отбора проб грунта при исследовании образцов грунта.

Целью изобретения являются обеспечение представительности отбираемых проб грунта и снижение трудоемкости работ.

На фиг. 1 изображено устройство, продольный разрез; на фиг. 2 - разрез

А-А на фиг. 1; на фиг. 3 - разрез 10

Б-Б на фиг. 2.

Устройство включает штангу 1 с рукояткой,ограничитель 2 глубины бурения,крышку 3 с фиксатором 4,цилиндрическую гильзу 5 с днищем,стопорную шайбу б,секторообразный затвор 7 с но» жом 8, заклепку 9 и забурник 10.

Затвор 7 с ножами 8 насажен своим квадратным отверстием со стороной, равной Ь, на забурник 10, который . 20 вставлен в отверстие диаметром Й дна гильзы 5 и зафиксирован стопорной шайбой 6. При этом верхняя плоскость затвора 7 прилегает к нижней плоскости дна гильзы 5, а верхнее 25 плечо 11 ножа входит в окно 12 и в работе упирается о края дна гильзы 5, ограничивая поворот затвора по часовой и против часовой стрелки в пределах угла раствора секторооб- З0 разного окна 12 гильзы 5. На затворе

7 ножи 8 закреплены диаметрально зак-t лепками 9. Кроме верхних плечиков

11 нож выполнен с нижними плечиками

13 для подпора грунта при перекрыва- З5 нии окна 12 гильзы 5 в процессе выемки устройства иэ скважины, с горизонтальным режущим лезвием 14 и вертикальным лезвием 15.

3 2

Устройство работает следующим образом.

При вращении рукоятки с приложением осевой нагрузки штанги 1 по часовой стрелке в грунт входит забурник 10, а эа ним остальная часть устройства до упора о поверхность грунта ограничителя 2, который фиксируется относительно штанги, имеющей шкалу деления, на заданную глубину бурения. По мере взятия проб со следующего. слоя ограничитель передвигается вверх по штанге.

Скважина диаметром большим диаметра гильзы 5 образуется путем подрезания стружки горизонтальным 14 и вертикальным 15 лезвиями ножа 8.

Подрезанная стружка грунта за счет углов резания ножа и вращающего момента устройства направляется вовнутрь через окна 12 цилиндрической гильзы. При вращении по часовой стрелке диаметрально установленные ножи, закрепленные заклепками 9 на затворе 7, установленным соосно с днищем гильзы 5, воспринимают вращающий момент верхними плечиками 11. После достижения заданной глубины бурения устройство поворачивается до 90о против часовой стрелки, в результате которого затвор 7, затормаживаясь, перекрывает окна днища гильзы за счет возникновения подпора грунта о нижние плечи 13 ножей 8.

Для разгрузки проб грунта из полости гильзы открывается крышка 3 с фиксатором. По мере затупления ножей 8 их заменяют новыми.

1177713

A A

Йи2

Фсг. 3

Заказ 5545/43 Тираж 897 Подписное

ВНИИПИ Государственного комитета СССР но делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ПЦП "Патент", г. Ужгород, ул. Проектная, 4

Составитель Горяинова

Редактор В.Иванова Техред М.Надь Корректор A.Çèìîêoñoâ
