.й1 117778

Гр. 41

Класс 12е, 4а1

СССР

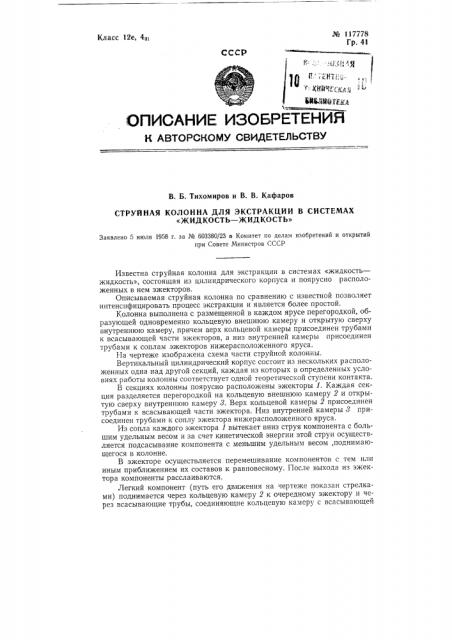

О0ИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. Б. Тихомиров и В. В. Кафаров

СТРУЙНАЯ КОЛОННА ДЛЯ ЭКСТРАКЦИИ В СИСТЕМАХ

«ЖИДКОСТЬ вЂ” ЖИДКОСТЬ»

Заявлено 5 июля 1958 r. за И 603380/23 в Комитет по делам изобретений и открытий при Совете Министров СССР

Известна струйная колонна для экстракции в системах «жидкость— жидкость», состоящая из цилиндрического корпуса и поярусно расположенных в нем эжекторов.

Описываемая струйная колонна по сравнению с известной позволяет интенсифицировать процесс экстракции и является более простой.

Колонна выполнена с размещенной в каждом ярусе перегородкой, образующей одновременно кольцевую внешнюю камеру и открытую сверху внутреннюю камеру, причем верх кольцевой камеры присоединен трубами к всасывающей части эжекторов, а низ внутренней камеры присоединен трубами к соплам эжекторов нижерасположенного яруса.

На чертеже изображена схема части струйной колонны.

Вертикальный цилиндрический корпус состоит из нескольких расположенных одна над другой секций, каждая из которых в определенных условиях работы колонны соответствует одной теоретической ступени контакта.

В секциях колонны поярусно расположены эжекторы 1. Каждая секция разделяется перегородкой на кольцевую внешнюю камеру 2 и открытую сверху внутреннюю камеру 8. Верх кольцевой камеры 2 присоединен трубами к всасывающей части эжектора. Низ внутренней камеры 8 присоединен трубами к соплу эжектора нижерасположенного яруса.

Из сопла каждого эжектора 1 вытекает вниз струя компонента с большим удельным весом и за счет кинетической энергии этой струи осуществляется подсасывание компонента с меньшим удельным весом, поднимающегося в колонне.

В эжекторе осуществляется перемешивание компонентов с тем или иным приближением их составов к равновесному. После выхода из эжектора компоненты расслаиваются.

Легкий компонент (путь его движения на чертеже показан стрелками) поднимается через кольцевую камеру 2 к очередному эжектору и через всасывающие трубы, соединяющие кольцевую камеру с всасывающей № 117778 частью этого эжектора, поступает в камеру смешения последнего. Выходя из диффузора данного эжектора, легкий компонент поступает во внутреннюю камеру 8, где происходит разделение компонентов. Затем легкий компонент поднимается вверх, обтекая диффузор, а затем и весь эжектор с внешней стороны и через кольцевую камеру вышерасположенной секции направляется к следующему эжектору, Тяжелый компонент направляется вниз к соплу нижерасположенного эжектора.

Движущей силой для противоточного движения реагентов является разность весов экстрагентов по высоте столба между уровнями всасывания смежных по высоте эжекторов.

Струйная колонна может быть выполнена с любым числом секций, эквивалентных одна другой по своей эффективности.

Предмет изобретения

Струйная колонна для экстракции в системах «жидкость — жидкость», состоящая из цилиндрического корпуса и поярусно расположенных в нем эжекторов, о тл и ч а ю щ а я с я тем, что, с целью организации движения потоков, интенсификации и упрощения экстракционного агрегата за счет использования кинетической энергии свободной струи, колонна выполнена с размещенной в каждом ярусе перегородкой, образующей одновременно кольцевую внешнюю камеру и открытую сверху внутреннюю камеру, причем верх кольцевой камеры присоединен трубами к всасывающей части эжекторов, а низ внутренней камеры присоединен трубами к соплам эжекторов нижерасположенного яруса.
