УСТРОЙСТВО ДЛЯ ВЫЧИТАНИЯ И ВЬЩЕЛЕНИЯ ИМПУЛЬСОВ, содержащее два триггера и элемент И, первый вход которого соединен с шиной тактовых импульсов и через инвертор с тактовым входом первого триггера, информационный вход которого подключен к выходу второго триггера, тактовый вход которого соединен с тиной управлянщих импульсов, а установо 1ный вход - с первым выходом первого триггераи вторым входом элемента И, выход которого является первым выходом устройства, о т л ичающееся тем, что, с целью повьшения надежности, в него введены третий и четвертый триггеры, первый, второй и третий элементы ИНЕ , тактовый вход третьего триггера соединен с шиной тактовых импульсов, его информационньй вход - с первым входом первого элемента И-НЕ и выходом второго триггера, а выход с вторым входом первого элемента ИНЕ , выход которого подключен к первому входу третьего элемента И-НЕ и установочному входу четвертого i триггера, тактовый вход которого соединен с первым выходом первого СЛ триггера, второй выход которого подключен к первому входу второго элемента И-НЕ, второй вход которого соединен с шиной тактовых импульсов, третий вход - с выходом четвертого триггера, а выход подключен к второму входу третьего элемента И-НЕ, ч выход которого является вторым выхо0 дом устройства. о СП

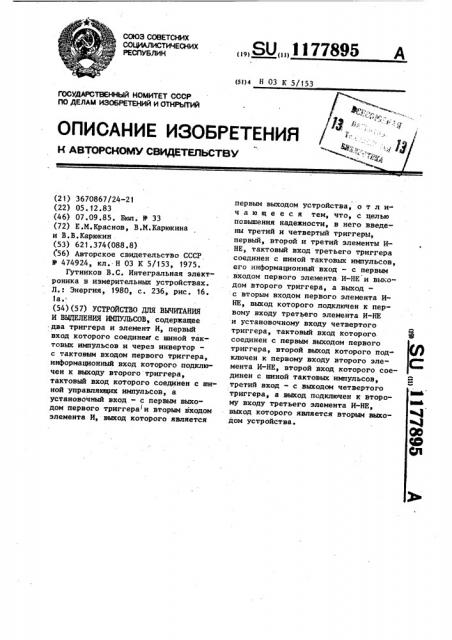

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (Я)4 Н 03 K 5/153

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3670867/24-21 (22) 05.12.83 (46) 07.09 ° 85. Бюл, N 33 (72) Е.М. Краснов, В.М. Карюкина и В.В.Карюкин (53) 621.374(088.8)

56) Авторское свидетельство СССР

N 474924, кл. Н 03 К 5/153, 1975.

Гутников В.С. Интегральная электроника в измерительных устройствах.

Л.: Энергия, 1980, с. 236, рис. 16.

1а. (54)(57) УСТРОЙСТВО ДЛЯ ВЫЧИТАНИЯ

И ВЫДЕЛЕНИЯ ИМПУЛЬСОВ, содержащее два триггера и элемент И, первый вход которого соединен с шиной тактовых импульсов и через инверторс тактовым входом первого триггера, информационный вход которого подключен к выходу второго триггера, тактовый вход которого соединен с шиной управляющих импульсов, а установочный вход — с первым выхо" дом первого триггера и вторым входом элемента И, выход которого является

„„SU„„1177895 первым выходом устройства, о т л ичающееся тем, что, с целью повышения надежности, в него введены третий и четвертый триггеры, первый, второй и третий элементы ИНЕ, тактовый вход третьего триггера соединен с шиной тактовых импульсов, его информационный вход — с первым входом первого элемента И-НЕ и вьмодом второго триггера, а выход— с вторым входом первого элемента ИНЕ, вьмод которого подключен к первому входу третьего элемента И-НЕ и установочному входу четвертого триггера, тактовый вход которого соединен с первым выходом первого триггера, второй выход которого подключен к первому входу второго элемента И-НЕ, второй вход которого соединен с шиной тактовых импульсов, третий вход — с выходом четвертого триггера, а выход подключен к второму входу третьего элемента И-НЕ, выход которого является вторым выходом устройства.

1177895

Изобретение относится к импульсной технике и может быть использовано в устройствах управления и .обработки информации, а также в цифровых синтезаторах частот и генераторах сетки частот.

Цель изобретения — повышение надежности работы исключением ложных кратковременных импульсов на выходе устройства. 10

На чертеже показана функциональная

I схема устройства.

Устройство содержит первый D-. триггер 1, второй D-триггер 2, элемент И 3, первый вход которого сое- 1S динен с шиной тактовых импульсов и через инвертор с тактовым входом первого D-.òðèããåðà, информационный вход которого подключен к выходу второго D-триггера, тактовый вход 20 которого соединен с шиной управляющих импульсов. Установочный Вход второго D-триггера подключен к первому выходу первого D-триггера и второму входу элемента И 3. Такто- 25 вый вход третьего D-триггера 4 соединен с шиной тактовых импульсов, а его информационный вход — с первым входом первого элемента И-НЕ и выходом второго D-триггера 2, 30 выход соединен с вторым входом первого элемента И-НЕ 5, выход которого подключен к установочному входу четвертого D-триггера 6,.тактовый вход которого соединен с первым выходом первого D-триггера, второй выход которого подключен к первому входу второго элемента И-НЕ 7, .второй вход которого соединен с шиной тактовых импульсов, третий вход — 40 с выходом четвертого D-триггера, а выход подключен к второму входу

-ретьего элемента И-НЕ 8, выход которого соединен с вторым выходом устройства. Первый вход третьего элемента И-HE 8 соединен с выходом первого элемента И-НЕ.

Устройство работает следующим образом.

С поступлением управляющего сиг- 50 нала на счетный вход D-триггера 2 он опрокидывается, и на его инверсном выходе появляется высокий логический уровень, что подготавливает к опрокидыванию П-триггеры 1 и 4. 55

Если управляющий сигнал пступает в момент отсутствия тактового им пульса (низкий логический уровень тактового сигнала), то первым положительным перепадом тактового импульса опрокидывается D-триггер 4, и на входах элемента И-HE 5 появляются два высоких уровня, в результате чего на его выходе формируется одиночный нулевой импульс, который проходит через элемент И-НЕ 8, где инвертируется и поступает на вторую выходную шину в виде одиночного положительного импульса, совпадающего с первым импульсом тактовой последовательности, следующим за управляющим сигналом.

Одновременно, импульс с выхода

1 элемента И-НЕ 5 опрокидывает D-триггер 6, при этом на его инверсном ,выходе появляется низкий логический уровень, запрещая прохождение следующего тактового импульса через элемент И-НЕ 7 и элемент И-НЕ 8 на вторую выходную шину.

Первым положительным (инвертированным отрицательным) перепадом тактового импульса, следующим за управляющим сигналом, опрокидывается D-триггер I запрещая прохождение через элемент И 3 следующего тактового импульса на первую выходную шину и возвращая D-триггер 2 в исходное состояние, после чего следую" щим положительным перепадом тактового импульса D-триггер 4 также возвращается в исходное состояние.

Следующим положительным (инвертированным отрицательным) перепадом тактового импульса D-триггер 1 возвращается в исходное состояние, опрокидывая D-триггер 6, после чего на инверсном выходе последнего устанавливается высокий разрешающий потенциал.

В случае, если управляющий сигнал поступает в момент присутствия высокого уровня на тактовой шине, то к моменту поступления первого положительного фронта тактового импульса на Э-входе триггера 4 опять присутствует низкий логический уровень, и опрокидывания триггера 4 не происходит. При этом на выходе элемента И-НЕ 5 импульс не формируется, D-триггер 6 не опрокидывается и его высокий уровень на инверсном выходе разрешает прохождение первого целого тактового импульса через элемент И-НЕ 7 и элемент И-НЕ 8 на вторую выходную шину. В то же время

Составитель П. Смирнов

Редактор P.Öèöèêà Техред.Ж.Кастелевич Корректор В.Вутяга

Заказ 5560/52 Тираж 872 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4

3 11 импульс с инверсного выхода триггера 2 запрещает прохождение тактового имйульса через элемент И 3 на первую выходную шину.

В предлагаемом устройстве задержка импульсов на вьмодах триггеров относительно тактовых импульсов

77895 4 не вызывает выбросов напряжения в выходном сигнале °

Это позволяет при любом указанном временном соотношении управляющих и тактовых импульсов получить необ- ходимое количество импульсов с выделением первого одиночного импульса.
