Способ проверки наличия короткого замыкания проводов абонентской линии

Способ проверки наличия короткого замыкания проводов абонентской линии

Иллюстрации

Показать все

Реферат



СПОСОБ ПРОВЕРКИ НАЛИЧИЯ КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДОВ АБОНЕНТСКОЙ ЛИНИИ, заключающийся в посылке в линию импульсов постоянного тока, отличающийся тем, что, с целью обеспечения возможности проверки абонентской линии спаренных телефонных аппаратов с угольными микрофонами и диодным разделением цепей, посылают в абонентскую линию первый и шyльc постоянного тока с амплитудой, не менее минимально допустимой величины тока питания угольного микрофона , измеряют и запоминают величину напряжения между проводами абонентской линии,затем посылают в абонентскую линию второй импульс постоянного тока с амплитудой, в и раз превышающей амплитуду первого импульса постоянного тока, но не более максимально допустимой величины тока питания угольного микрофона, измеряют и уменьшают в п раз величину напряжения между проводами абонентской линии и при равенстве йолученного. напряжения запомненной величине напряжения между проводами абонентской линии формируют сигнал о наличии короткого замыкания между проводами абонентской линии. ч ч|

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) (si)4 Н 04 И 3/30

ОПИСАНИЕ ИЗОБРЕТ

H АВТОРСКОМ У СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21). 3728086/24-09 (22) 16.04.84 (46) 07.09.85. Бюл. N - 33

:(72) А.Г. Ложковский (71) Одесский электротехнический институт связи им. А.С. Попова (53) 621.395.664 (088.8) (56) Соловьев Н.Н. Измерительная ,техника в проводной связи. Ч. IV, М.: Связь, 1974, с. 100.

Авторское свидетельство СССР

Ф 528706, кл. Н 04 М 3/30, 1972. (54)(57) СПОСОБ ПРОВЕРКИ НАЛИЧИЯ

КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДОВ АБОНЕНТСКОЙ ЛИНИИ, заключающийся в посылке в линию импульсов постоянного тока, отличающийся тем, что, с целью обеспечения возможности проверки абонентской линии спаренных телефонных аппаратов с угольными микрофонами и диодным разделением цепей, посылают.в абонентскую линию первый импульс постоянного тока с амплитудой, не менее минимально допустимой величины тока питания угольного микрофона, измеряют и запоминают величину напряжения между проводами абонентской линии, затем посылают в абонентскую линию второй импульс постоянного тока с амплитудой, в и раз превышающей амплитуду первого импульса постоянного тока, но не более максимально допустимой величины тока питания угольного ьжкрофона, измеряют и уменьшают в д раз величину напряжения между проводами абонентской линии и при равенстве полученного. напряжения запомненной величине напряжения между проводами абонентской линии формируют сигнал о наличии короткого замыкания между проводами абонентской линии.

Это напряжение делят в П раз де35 лителем 8 напряжения. Полученное в результате деления напряжение У будет равно

1 1177

Изобретение относится к электросвязи и может быть испрльзовано для проверки абонентских линий, в которые включены телефонные аппараты с угольными микрофонами. 5

Цель изобретения — обеспечение возможности проверки абонентской линии спаренных телефонных аппаратов с угольными микрофонами и диодным разделением цепей. 10

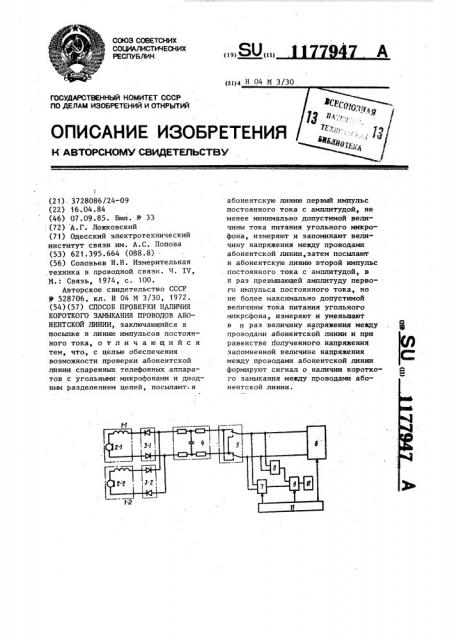

На чертеже приведена структурная электрическая схема устройства, реализующего предлагаемый способ.

Устройство содержит телефонные аппараты 1-1 и 1-2 с угольными микрофонами 2-1 и 2-2, диодные приставки 3-1 и 3-2, абонентскую линию 4, абонентский комплект 5 спаренных аппаратов, источник 6 тока, блок 7 памяти, делитель 8 на- 20 пряжения, блок 9 сравнения напряжений, блок 10 индикации и блок 11 управления.

Сущность предлагаемого способа, основанного на значительном умень- .25 шепни сопротивления угольного микрофона при увеличении протекающего через него тока, заключается в том, что в линию, в которую включен телефонный аппарат с угольным микро- З0 фоном, посылают первый импульс постоянного тока с амплитудой, не менее минимально допустимой величины тока питания угольного микрофона, запоминают получаемую при этом ве-. личину напряжения У, между проводами линии, посылают в линию второй импульс постоянного тока с амплитудой, большей в li раз, чем у первого импульса, но не больше максимально допустимой величины тока питания угольного микрофона, получаемую при втором значении тока величину напряжения У между теми же проводами уменьшают в И раз, сравнивают полученное в результате деления напряжение У1 с напряжением и при равенстве V и V формируют сигнал о наличии короткого замыкания между проводами линии. 50

Устройство, реализующее предлагаемый способ, рабо ает следующим образом.

Блоки 6-11 подключены к проверяемой абонентской линии 4 через або- 55 нентскгй комплект 5 спаренных аппаратов. Г зависимости от номера спаренного телефонного аппарата 1-1

947 2 или 1- 2 через контакты реле переполюсовки абонентского комплекта 5 в линии будет подана полярность, обеспечивающая открывание диодов соответствующей диодной приставки

3-1 или 3-2.

С помощью источника 6 тока посыпают в абонентскую линию 4 первый импульс постоянного тока определенной амплитуды I Если абонентс-, кая линия 4 неисправна, т.е.. имеет место короткое замыкание проводов линии на любом ее участке, то установившееся при этом напряжение на станционном конце линии равно

V,=, ° „, где » — сопротйвление проводов линии.

Это напряжение по сигналу из блока. 11 управления запоминают в блоке 7 памяти. Затем по сигналу из блока 11. управления с помощью источника 6 тока посылают в абонентскую линию 4 второй импульс постоянного тока с амплитудой 1 большей в раз, чем у первого . импульса, т.е. I = E, и

Полученное при этом на проводах линии напряжение V будет равно т.е. напряжение Ч на выходе делителя 8 напряжения в данном случае равно .напряжению У на выходе блока 7 памяти. По сигналу иэ- блока

11 управления блок 9 сравнения напряжений отмечает равенство напряжений на своих входах. При этом в блок 10 индикации посылается из блока 9 сигнал наличия короткого замыкания проводов линии.

Если же абонентская линия 4 исправна, т.е. отсутствует короткое замыкание проводов линии и имеется цепь постоянного тока, например через угольный микрофон 2-1 телефонного аппарата 1-1, то при первом импульсе постоянного тока с амнлим, ? "л "в1) т -Li n

Составитель В. Слепаков

Техред А.Бабинец Корректор А.Знмокосов

Редактор В. Данко

Заказ 5564/55

Тираж 659 Подписное

ВИИИПИ Государственногo комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал IIIIII "Патент", r. Ужгород, ул. Проектная,4 тудой Т напряжение, окажется равным где Ч вЂ” сопротивление угольного микрофона при меньшем значении протекающего через него тока.

При втором импульсе тока с амплитудой напряжение 1/ установится равным

N,-I,(к„.R „ )-,(R, Р„"), II где „ — сопротивление угольного микрофона при большем значении протекающего через него тока.

При этом напряжение V> на выходе делителя 8 напряжения окажется равным.

М1 — = (6 ю

Как следует из указанной зависимости сопротивления угольного микрофона от протекающего через

177947 4 1 I н го трка R ц R поэтому

s,(a„+ a" ) i, И. .1 и следовательно Ч Ч

Таким образом, напряжение V на выходе делителя 8 напряжения в данном случае будет меньше напряжения, на выходе блока 7 памяти.

При этом блоком 9 сравнения напряI0 г жений в блок 10 индикации не посылается сигнал о коротком замьпсании проводов абонентской линии 4.,15

При проверке абонентской линии с индивидуальным телефонным аппаратом предлагаемое устройство работает аналогично. В этом случае на структурной электрической схеме устройства будут только отсутствовать диодные приставки 3-1 и 3-2, а вместо абонентского комплекта 5 спаренных аппаратов используется обычный абонентский комплект с непосредственным подключением прово.— дов линии.
