Реферат



— № 11783

Класс 421, 18

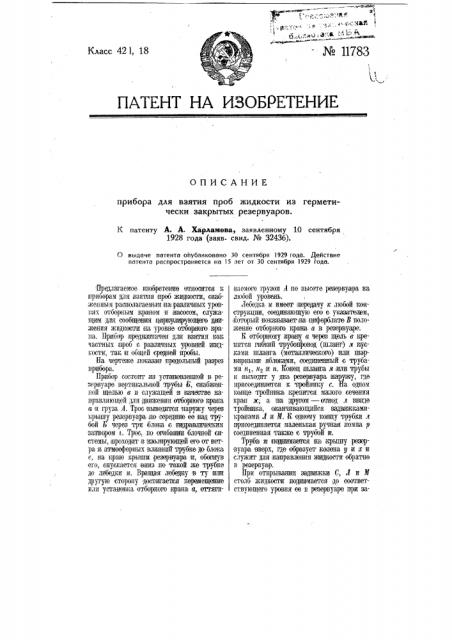

ПАТЕНТ HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ прибора для взятия проб жидкости из герметически закрытых резервуаров.

К патенту А. А. Харламова, заявленному 10 сентября

1928 года (ваяв. свнд. № 32436).

О выдаче патента опубликовано 30 сентября 1929 года. Действие патента распространяется на 15 лет от 30 сентября 1929 года. Предлагаемое изобретение относится к приборам т,тя взятия проб жилкости, снабженным распотагаемыег на ршчичных уровнях отборным .краном и насосом, служащим для сообщения циркулирующею пни=

;нения житности на уровне отборного крапа. Прибор прщназна1ген яля взятия как частных ауоб с различных у1товне и кидкости, так и общей суедней пробы.

На чертаке показан продольный разрез прибора,.

Прибор состоит из установленной в резервуаре вертика;ьной трубы Б, снабжен юй щелью в и служащей в ючестве направляющей гтя лвпжеяня гтгборного крана а и груза, 4. Трос выво3нтся науужу через нрыпгу ряервуауа ю середине ее нак трубой Б через три блока с пидравлиееккм затвором г. Трос, .по огибании блочной системы, щюходит 8 изотирующей его от ВеТра. и атмосферных влннн1гй трубке ко блока е, на краю крыши резервуара и, обогнув

его, спускается вниз по такой же трубке ло лебедки м. Враща:я .тебедку в ту или щгую сторону лоствгается перемещение нли установка отборного крана а, отгягиваемого грузам А по высоте резервуара на любой уровень.

Лебедка и имеет нередачу к .тюбой конструкции, соелнняющую его с указателем, которыйг показывает на. цифербтате В потоженив отборного крана а в резервуаре.

К отборному крану а через щель в крепится гибягй туубопровол (ш,таит) л иуаками шланга (металлического) или шарнпрными яблоками, соелипенный с трубами н„н2 и и, Ьонец .шланга л KIK трубьг и выходит у лна резервуара нарезку, где присоединжгся и пройннку с. На одном конце тройника крепится и@тоге сечения крап ж, а на рруку — отверг л нице тройника, оканчивающийся залвижкам,нкранами Л и М. К одному концу трубки л присоединяется маленькая ручная помпа р соедпненная также с трубой m.

Труба m попнммаепся на гсрышу резервуара вверх, тле образует колена у и х и служит лля направления жадыс ги обратно в резервуар.

При открывании ззлвижки С, Л и М столб жидкости полннмается go соигветствующего уровня ее в резервуаре при закрытом KpRK8 ж. Перенрывая кран-задижку М и привоя в 1ейеввие помпу по снстеаим труб л:иии и, н„с и л общается движение лиикости, принимаемой краном а и возвращаемой в раернуар черв егверстие х трубы и, Вращением лебедки или перелвккением крана а соехается поток жидкости с нриемом ее любом .уровне, опрехелииом указателем у лебекки. Огнрыная кран ж ж устанавливая поп ним гуаднрованный стакан отбирается проба в любом количестве и с любого уровня при любых условиях.положения отборного крана а.

Пренмет патента

1. Ирибор кля взятия врбб иидкостей из герметически. заврытых резервуаров, состоящий из отборного нрии, соединенного с туубопровохом, входящим иругим концом в резервуар и снабженным вьшуснным краном, а таиже насосом, про назначенным уя сообщения жидкости циркулирующего

1вижения на уроии отборного крана, отличающийся тем,, что иля поинимания и опускания отборного крана а, рыположенюго в вертикальной трубе Б с пронолнной ще;ью, нреиназначенной лля прохоха трубопровода М, применены подвешенный к крану а круз А z прохолящий через лдрак|ичесний затвор г трос б, соединенный с ле-, беикой и.

2. При означенном в и. 1 приборе нрименение раоположенной у лебеики и шкалы, предназначенной иля указания высоты подьема отборного кране а в резервуаре.
