Устройство для сортирования

Устройство для сортирования

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ СОРТИРОВАНИЯ, содержащее основной блок сортирующих дисков, расположеннь1й за ним сортирующий блок первой ступени и расположенный под основным сортирующим блоком сортирующий блок второй ступени, о т л и ч а ющ е е с я тем, что, с целью повьшения производитель .ности, сортирующий блок первой ступени вьтолнен в виде ременнотранспортирующей поверхности, а сортирующий блок второй ступени в виде пруткового транспортера.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 4

1 /б 7 У 2

Л 0

ГОСУДАРСТНЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3428468/30-15 (22) 15. 03. 82 (46) 15.09.85. Бюл. № 34 (72) Н.EI.Kîë÷èí, В,П.Ключников, Ю.И.Кириенко, Ю.В.Холомип, В.П.Армашов, В.В.Бочаров и А.С.Алексеев (71) Всесоюзный ордена Трудового

Красного Знамени научно-исследова. тельский институт сельскохозяйственного машиностроения им. В.П.Горячкина (53) 631.358.459(088.8) (56) Авторское свидетельство СССР

¹ 423519, кл. В 07 В 1/14, 1974.

„„Я0„„1178348 A (54)(57) УСТРОЙСТВО ДЛЯ СОРТИРОВАИИЯ, содержащее основной блок сортирующих дисков, распогоженный за ним сортирующий блок первой ступени it расположенный под основным сортирующим блоком сортирующий блок второй ступени, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности, сортирующий блок первой ступени выполнен в виде ременнотранспортирующей поверхности, а сортирующий блок второй ступени— в виде пруткового транспортера.

Составитель А.Барсов

Редактор А.Ревин Техред С.Мигунова Корректор M.Ðoçìàí

Заказ 5575/1 Тираж 743 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

I 11783

Изобретение относится к области сортирования сельскохозяйственной продукции на фракции, в том числе картофеля, в период послеуборочной или предпосадочной обработки. 5

Цель изобретения — повышение производительности устройства.

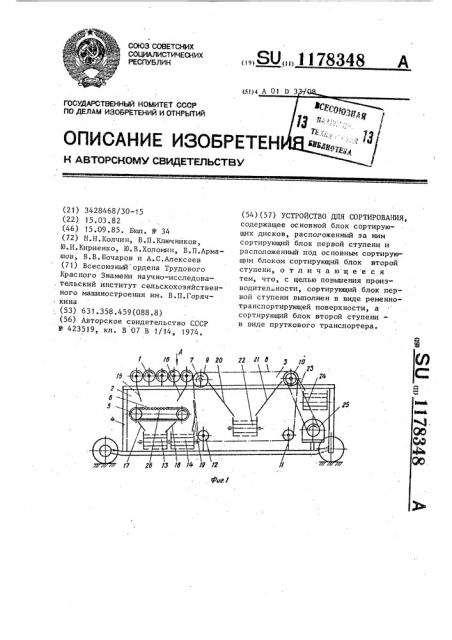

На фиг. 1 изображено устройство для сортирования, на фиг. 2 — вид А на фиг. 1. 10

Устройство для сортирования состоит из основного блока 1 сепарирующих дисков и двух сортирующих блоков второй 2 и первой 3 ступеней сортирования, размещенных на раме 4.

Вторая ступень сортирования 2 выполнена в виде сепарирующего пруткового транспортера 5, имеющего размещенные на цепной передаче параллельные прутки 6.. Первая ступень сортирования 3 содержит ременнотрачспортерный блок 7, состоящий из бесконечных параллельно. размещенных ремйей 8 и шкивов 9-12. Под

25 второй ступенью сортирования установлены выгрузной транспортер 13 для фуражной фракции и мелких почвенных примесей и выгруэ ной транспортер

14 для мелкой фракции и направляющие 30 лотки 15-19. Под верхней ветвью ремней 8 размещены лотки 20 и 21 и выгрузной транспортер 22 средней фракции. На выходе ведущего шкива

10 блока 7 установлены лоток 23 и выгруз ной транспортер 24. для крупной фракции. Все вращающиеся элементы . устройства снабжены электромеханическим приводом 25 и системой передач.. Сепарирующий прутковый транСпортер 5 снабжен меньшими сепарирующими зазорами 26 между прутками 6; чем зазоры 27 основного блока 1 сортирующих дисков.

Устройство для сортирования работает следующим образом.

Ворох подается на основной блок сортирующих дисков, где происходит разделение вороха на пбток по две фракции. Ha: сортирующий блок первой ступени поступают клубки средней и крупной фракций, причем клубни крупной фракции проходят по ремейнотранспортерному блоку и выносятся выгрузным транспортером 24. Отсорти- рованные клубни средней фракции выносятся транспортером 22. На сортирующий блок второй ступени поступают мелкая и фуражная фракции, где про-. исходит их разделение. Мелкая фракция выносится транспортером 14, а, фуражная — транспортером 13.
