ПЕРЕНОСНАЯ КОМПРЕССИОННАЯ КИСЛОРОДНАЯ КАМЕРА НИЗКОГО ДАВЛЕНИЯ, содержащая корпус из двух жестких полусфер, соединенных эластичным цилиндром , инъекционное устройство с герметичным вводом, отличающаяся тем; что, с целью упрощения проведения инъекции, герметичный ввод содержит стакан для размещения инъекционного устройства, манжету с отверстием и гофрированной: оболочкой в виде усеченного конуса, меньшее основание которого имеет. отверстие, соединенное с манжетой, а большее основание связано с эластичным цилиндром и оснащено крьшкой с расположенным на ней подпружиненным клапаном, связьшающим полости эластичного цилиндра и гофрированной оболочки, при этом стакан для размещения инъекционного устройства имеет дно с отверстием, посредством рычага связанное с подпружиненным клапаном, а отверстие манжеты равно § отверстию малого основания усеченного конуса гофрированной оболочки герметичного ввода. эо Jitk 4 9

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК () 9) (1)) ю Д/

К ABTOPGKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

fl0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3351532/28-14 (22) 09.11.81 (46) 15.09.85. Бюл. Ф 34 (72) В,И.Варцаба, В.С.Долганов и Р.И.Ильин (53) 615.475 (088.8) (54)(57) ПЕРЕНОСНАЯ КОМПРЕССИОННАЯ

КИСЛОРОДНАЯ КАМЕРА НИЗКОГО ДАВЛЕНИЯ, содержащая корпус из двух жестких полусфер, соединенных эластичным цилиндром, инъекционное устройство с герметичным вводом, о т л и ч а ю— щ а я с я тем; что, с целью упрощения проведения инъекции, герметичный ввод содержит стакан для размещения инъекционного устройства, ман/"""- » (51) 4 А 61 (10/00 жету с отверстием и гофрированной оболочкой в виде усеченного конуса, меньшее основание которого имеет. отверстие, соединенное с манжетой, а большее основание связано с эластичным цилиндром и оснащено крышкой с расположенным на ней подпружиненным клапаном, связывающим полости эластичного цилиндра и гофрированной оболочки, при этом стакан для размещения инъекционного устройства имеет дно с отверстием, посредством рычага связанное с подпружиненным клапаном, а отверстие манжеты равно отверстию малого основания усеченного конуса гофрированной оболочки герметичного ввода.

11 78443

Изобретение относится к медицинской технике, а именно к перенос-" ным компрессионным камерам, обеспечивающим лечение заболеваний дь.хатепьной и сердечно-сосудистой систем 5 в условиях низкого давления кислорода, Целью изобретения является упрощение проведения инъекции.

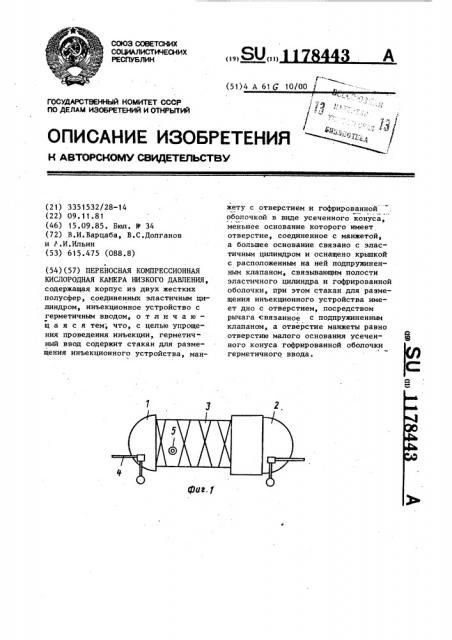

На фиг. 1 изображена камера, общий вид; на фиг. 2 — то же, продольный разрез; на фиг ° 3 — положение гермоввода до производства инъекции, продольный разрез на фиг. 4 — положение гермоввода при производстве инъекции, продольный разрез, Переносная компрессионная кислородная камера низкого давления содержит корпус из двух жестких полусфер 1 и 2, соединенных эластич- 20 ным цилиндром 3, носилки 4, размещенные внутри эластичного цилиндра, гермоввод 5, размещенный на упомянутом цилиндре и выполнепный в виде усеченной конусной гофрированной оболочки 6, большим основанием соединенной с размещенной на цилиндре 3 крышкой 7 с расположенным на ней подпружиненным клапаном 8, связывающим полости эластичного цилинд- ЗО ра и гофрированной оболочки, стакан

9 для размещения инъекционного устройства в виде шприца 10 с иглой 11, имеющим отверстие 12, равное диаметру иглы шприца и закрываемое герме 35 тичным элементом 13 посредством рыча. га 14, кинематически соединенным с приводом 15 клапана 8, малым основанием оболочка,6 соединена с манжетой

16 и отверстием 17, располагаемой Hà gg теле пациента 18. Привод 26 снабжен пружиной 19 с упорной стойкой 20, смонтированной на крышке 7, а рычаг

i4 установлен на оси 21, закрепленной на крышке 7. Герметизирующий.зле-45 мент 13 смонтирован на рычаге 14 с возможностью перемещения в вертикальной плоскости.

Камера работает следующим образом.

Пациента укладывают на носилки 4, которые размещают в эластичном цилиндре 3. Накладывают на руку пациенту манжету 16, соединяют полусферы 1 и 2 с цилиндром 3 и в соответствии с инструкцией по эксплуатации камеры подают во внутреннюю ее полость кислород под давлением до 1,2 кгс/см .

При помощи пружины 19 рычаг 14 занимает положение (фиг.3), при котором клапан 8 открыт, а герметизирующий элемент 13 прижат к отверстию 12.

Для производства инъекции пациенту шприц 10 вставляют в стакан 9, перемещением рычага 14 одновременно сжимают пружину 19, закрывают клапан

8 и открывают отверстие 12 (фиг,4).

Поскольку давление в полости гофрированной оболочки 6 немного снизится за счет выхода из нее кислорода через отверстие 12, оболочка сожмется, а манжета с рукой пациента приблизится к отверстию 12. Затем иглу 11 через отверстия 12 и 17 вводят в тело пациента и производят инъекцию.

После производства инъекции шприц из стакана извлекают, а рычаг 14 опускают, и под действием пружины

19 клапан 8 открывается, а герметизирующий элемент 13 закрывает отверстие. 12. Через открытый клапан 8 кислород из камеры проникает в оболочку

6, давления в них уравниваются, а герметизирующий элемент прижимается к отверстию 12, обеспечивая герметизацию камеры. Поскольку при производстве инъекции клапан 8 закрыт, герметизация камеры не нарушается.

Таким образом, предлагаемая переносная компрессионная кислородная камера низкого давления позволяет упростить проведение инъекции за счет исключения предварительного введения в пациента канюль, связанных с многочисленными трубками и использования широкоизвестного медицинского шприца.
