Реферат



1. СКРУББЕР, включающий корпус с коаксиальной цилиндрической вставкой, коагуляторы Вентури с общим газоходом, выходную улитку и короб, отличающийс я тем, что, с целью повышения степени очистки дымовых газов и снижения металлоемкости , часть коагуляторов соединена с цилиндрической вставкой, а остальные - с корпусом , вставка снабжена системой орошения и дoпoлнитeльньпva выходной улиткой и коробом , при этом коагуляторы прикреплены к вставке и к корпусу на разной высоте. 2. Скруббер по п. 1, о т л и ч а ющ и и с я тем, что он снабжен соединенными с коагуляторами дополнительными цилиндрическими вставками, установленными по оси корпуса коаксиально друг другу. т ч 00 4 « 4

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51) 4 B 01 D 47 10 ъ.

ОПИСАНИЕ ИЗОБРЕТЕН,",:::::,",;, г /

Н ABTOPCH0MV СВИДЕТЕЛЬСТВУ "01@„.

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (54) (57) 1. СКРУББЕР, включающий корпус с коаксиальной цилиндрической вставкой, ко10 б

С: (21) 3354839/23-26 (22) 20.11.81 (46) 15.09.85. Бюл. Р 34 (72) В. И. Барышев, Г. Н. Гольдин и P. Б. Корженевский (71) Белорусский филиал Государственного научно-исследовательского энергетического института им. Г. М. Кржижановского (53) 621.928.97 (088.8) (56) Патент ФРГ N 1287042, кл. 12 е 2/01, 1931.

Энергетик. 1979, У 6, с. 11 — 12.

„„SU„„3 t 78474 A агуляторы Вентури с общим газоходом, выходную улитку и короб, о т л и ч а ю щ и йс я тем, что, с целью повышения степени очистки дымовых газов и снижения металлоемкости, часть коагуляторов соединена с цилиндрической вставкой, а остальные — с корпусом, вставка снабжена системой орошения и дополнительными выходной улиткой и коробом, при этом коагуляторы прикреплены к вставке и к корпусу на разной высоте.

2. Скруббер по п. 1, о х л и ч а юш и и с я тем, что он снабжен соединенными с коагуляторами дополнительными цилиндрическими вставками, установленными по оси корпуса коаксиально друг друту.

8474 2 чения на одном уровне устанавливались бы

HB пути выхода газов из газоходов, подключенных к наружному корпусу, Индивидуальное подключение коагуляторов

Вентури позволяет еше более повысить КПД золоулавливания и снизить металлоемкость.

Это обусловлено тем, что КПД золоулавливания (и каплеулавливания) тем выше, чем меньше расстояние должна пройти частица до вхождения ее в контакт с пленкой орошения, а высота каплеуловителя, наоборот тем меньше.

II

dl " (gp +д1-Л и

Ul Iy lа IV !

5 (дl +дГ

Кроме того, 1 117

Изобретение относится к тепловой и промьпплешгой энергетике, а также ко всем отраслям народного хозяйства, где используются

MoIcprae золоулавливаюшие устройства.

Известен скруббер Вентури с установкой на каждую трубу Вентури индивидуального каплеуловителя (1). Недостатками данного устройства являются повышенные расходы металла и производственных плошадей.

Наиболее близким к .предлагаемому по технической сущности и достигаемому результату является скруббер, включающий корпус с коаксиальной цилиндрической вставкой, коагуляторы Вентури, соединенные с общим газоходом, выходную улитку и короб (2) .

11едостаток скруббера — наличие неиспользуемого пространства в каплеуловителе, ограничсппого цилиндрической вставкой. Это приводит или к повьипенным скоростям очищаемых газов в кольцевом зазоре, или, для сохранения нормативных скоростей газов, к увеличению диаметра скруббера. В первом случае происходит снижение КПД золоулавливапия при одноврсменном росте брызгоуноса, во втором — перерасход металла на увеличение диаметра скруббера и его высоты (при условии сохранения нормативных значений отношения диаметр — высота) .

Цепью изобретения является повышение стспсни очистки дымовых газов в многозаходпых скрубберах и снижение металлоемкости.

Укаэанная цель достигается тем, что в

v скруббаре, включающем корпус с коаксиальной цилиндрической вставкой, коагулято- 35 ры Вснтури, соединенные с общим гаэоходом, выходную улитку и короб, часть коагуляторов соединена с цилиндрической вставкой, а остальные — с корпусом, вставка снабжена системой орошения и дополнительными 40 выходной улиткой и коробом, при этом коагуляторы прикреплены к вставке и к корпусу на разной высоте, Скруббер снабжен соединенными с коагуляторами дополнительными цилиндрическими 45 вставками, установленными по оси корпуса коаксиально друг другу.

Подключение коагуляторов Вентури на разной высоте к цилиндрической вставке (на более низком уровне) и к корпусу (на бо- 50 лее высоком) обеспечивает по сравнению с подключением на одном уровне.

Снижение эрозионного износа участков газоходов, проходящих через корпус к цилиндрической вставке; предотвращает сниже- 55 ние закрутки потока. То и другое обусловлено тем, что газоходы, проходящие к ци-; линдрической вставке, в случае их подклют LI и IV o д)- 7 ДГ 7ДГ 7Д1

Это вытекает из необходимости создания равенства выходных скоростей иэ каплеуловителей, которое обеспечивается при где F — плошадь сечения соответствующе1

rO каплеуловителя.

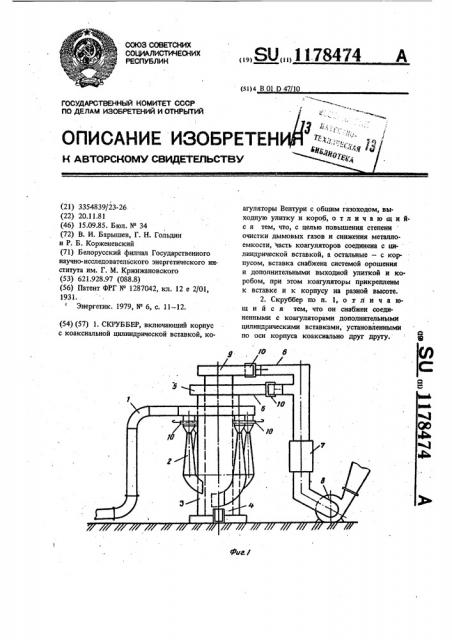

На фиг. 1 показан скруббер, продольный разрез; на фиг. 2 — то же, вид сверху; на фиг. 3 — скруббер с индивидуальным подключением каждого коагулятора к вставке, Скруббер содержит подводящие газоходы

1 с подключенными к ним коагуляторами

Вентури 2, два из которых подсоединены к наружному корпусу 3, а два других— к цилиндрической вставке 4, которые оканчиваются улиткой 5, последняя подсоединена газоходом 6 к распределительному коробу 7, который подключен к дымососам 8.

Скруббер включает в себя также дополнительно улитку 9 цилиндрической вставки, при этом обе улитки 5 и 9 подсоединены газоходами б к распределительному коробу 7, на входах в коагуляторы Вентури и газоходах 6 установлены шаберы 10, кроме того, устройство. может быть снабжено дополнительными вставками 11 и 12.

Устройство работает следующим образом.

Дымовые газы с твердой фазой поступают по подводящим газоходам 1 к коагуляторам Вентури 2, в которых они промываются водой, интенсивно улавливающей наиболее тонкие частички пыли. На выходе из трубы Вентури аэросмесь и промывные воды попадают по касательной в корпус 3 и во вставку 4, два коагулятора подсоединены к

r внутренней вставке 4, два — к кольцу, об- з 11 разованному этой вставкой и корпусом. 11ри этом живые сечения цилиндрической вставки и кольца равны друг другу. В кольце и цилиндрической вставке происходит улавливание капель, образовавшихся в трубах

Вентури, и дополнительное улавливание грубых фракций пыли пленками. орошения, об. разуюшимися на внутренних поверхностях наружного корпуса и цилиндрической вставки за счет подачи воды HR их верхние пояса орошения. Подача газов в кольцо И в цилиндрическую вставку псзволяет увеличить КПД золоулавливания и снизить укос жидкой фазы, а также уменьшить высоту каплеуловителя. Это обусловлено использованием всего объема каплеуловителя, а также разбивкой его на два каплеуловителя (самостоятельных) .

Данная схема позволяет ступенчато отключить каждый контур по газам и орошаюшей воде при уменьшении нагрузки котлоагрегата. Скорос-.ь газов при этом в оставшихся в работе коагуляторах и скрубберах, а, 78474 4 следовательно, и КПД всей установки в целом находится на прежнем уровне, Кроме того, уменьшается расход воды на орошение каплеуловителей и коагуляторов Вентури. установка входных окон коагуляторов

Вентури на разных уровнях иа наружном корпусе и кольцевой вставке позволяет со. хранить одинаковые высоты каплеуловительных частей.

10 Достигаемое в предлагаемом устройстве уменьшение в два раза зон разрыва пленки орошения открытыми входными окнами коагуляторов Вентури по сравнению с прототипом также способствует уменьшению капель. ного уноса.

Внедрение предлагаемого устройства позво. ляет получить экологический эффект за счет увеличения КПД золоулавливания на номинальной нагрузке и постоянства КПД золоулавливания .при снижении нагрузки котлоагрегата, а также повысить надежность работы установки от снижения капельного уноса.

1178474
