ЗАХВАТНОЕ УСТРОЙСТВО ДЛЯ ИЗДЕЛИЙ С ОТВЕРСТИЕМ, содержащее корпус с проемом для крюка грузоподъ/ rJ/: /#ГГг 5.ясг..; f. t/,-.емного механизма, захватный стержень с Т-образной головкой на конце, жестко соединенный с корпусом, и элемент для фиксации рабочего положения стержня., установленный на корпусе с возможностью вертикального перемещения, отличающеес я тем, что, с целью повышения надежности работы, элемент для фиксации рабочего положения стержня представляет собой П-образнуюскобу, пропущенную через проем корпуса и обращенную концами вниз, при этом корпус выполнен с направляющими для скобы. (Л

(! 9) () 1) СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5l)4 В бб С 1/66

ОПИСАНИЕ ИЗОБРЕТЕНИЯ МК ABTOPCHOMV СВИДЕТЕЛЬСТВУ Ю. ,: 73

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3371369/29-11 (22) 21. 12. 81 (46) 15.09.85. Бюл. ¹ 34 (72) В.Н.Салатов (53) 621.86.061 (088 ° 8) (56) 1. Патент Франции №- 2504900, кл, B 66 С 1/66, 1981.

2. Андреев А.Ф. Грузозахватные устройства с автоматическим и дистанционным управлением. М., Стройиздат, 1979, с. 74, рис. 46. (54)(57) ЗАХВАТНОЕ УСТРОЙСТВО ДПЯ

ИЗДЕЛИЙ С ОТВЕРСТИЕМ, содержащее корпус с проемом для крюка грузоподьемного механизма, захватный стержень с Т-образной головкой на конце, жестко соединенный с корпусом, и элемент для фиксации рабочего положения стержня, установленный на корпусе с возможностью вертикального перемещения, о т л и ч а ю щ е е— с я тем, что, с целью повышения надежности работы, элемент для фиксации рабочего положения стержня представляет собой П-образную скобу, пропущенную через проем корпуса и обращенную концами вниз, при этом корпус выполнен с направляющими для скобы.

1178682

Изобретение относится к грузозахватным устройствам.

Известно груэозахватное устройство, содержащее корпус, установленный в нем с возможностью поворота стержень с Т-образной головкой на конце, механизм фиксации положения стержня и шарнирно закрепленную на корпусе скобу для навешивания на ко ох грузооодъемного механизма IIj. |0

Однако данное устройство является сложным по конструкции.

Наиболее близким к изобретению . является захватное устройство для изделий с отверстием, содержащее 15 корпус с проемом для крюка грузоподъемного механизма, захватный стержень с Т-образной головкой на конце, жестко соединенный с корпусом, и элемент для фиксации рабоче- рО го положения стержня.

Недостатком известного .устройства является возможность выпадания приспособления для фиксации стерж ня из отверстия в изделии, что сни- 25 жает надежность работы устройства;

Цель изобретения — повышение «адежности работы, Поставленная цель достигается тем, что в захватном устройстве для изделий с отверстием, содержащем корпус с проемом для крюка грузоподъемного механизма, захватный стержень с Т-образной головкой, жестко соединенный с корпусом, и элемент для фиксации рабочего положения стержня, установленный на корпусе с возможностью вертикального перемещения, элемент для фиксации рабочего положения стержня представляет собой 4О

П-образную скобу,. пропущенную через проем корпуса и обращенную концами вниз, при этом корпус выполнен с направляющими для скобы.

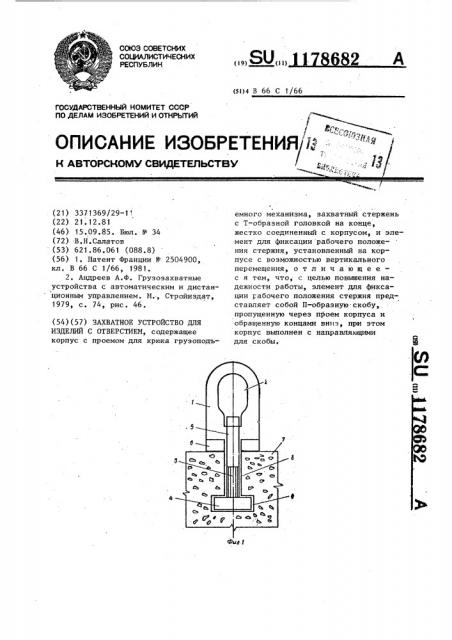

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — то же, вид сверху.

Захватное устройство содержит корпус 1 с выполненным в нем проемом

2 для навешивания на крюк грузоподъемного механизма. К корпусу 1 прикреплен захватный стержень 3 с Т-образной головкой 4 на конце. В проеме корпуса 1 размещена П-образная скоба

5, предназначенная для фиксации положения стержня 3. В нижней части корпуса 1 выполнены выступы 6, являющиеся направляющими для скобы 5. В изделии 7, для которого предназначено устройство, выпслнено щелевое отверстие 8 с внутренней полостью 9.

Устройство работает следующим образом.

Стержень 3 вводят в отверстие 8 о изделия 7 и поворачивают его на 90

В свободные концы щелевого отверстия

8 вводят концы скобы 5, которая предотвращает поворот стержня 3 вместе с корпусом 1 при подъеме и транспортировании груза.

Затем в проем 2 вводят крюк грузоподъемного механизма и поднимают устройство вместе с изделием. При этом крюк перекрывает проем 2, препятствуя выпаданию скобы 5 из отверстия 8 под влиянием динамических нагрузок.

Освобождение изделия осуществляют в обратной последовательности.

Изобретение обеспечивает надежную работу захватного устройства при простоте его конструкции.
