Реферат



ЛЕБЕДКА по авт. св. № 1030305, отличающаяся тем, что, с целью расширения эксплуатационных возможностей путем обеспечения изменения направления сбегания каната, кожух выполнен с расположенной параллельно оси барабана секцией с цилиндрической полостью , причем в стенках секции выполнены продольные сквозные пазы для прохода каната, в указанной полости с возможностью перемещения-.... вдоль ее оси и поворота относительно нее смонтирован цилиндрический поршень, в котором шарнирно закреплен полый корпус с уплотнением для проходящего через полость корпуса каната. 2, Лебедка по п.1, о т л и ч а ющ а я с я тем, что кожух установлен на раме шарнирно с возможностью качания относительно оси барабана. (Л с

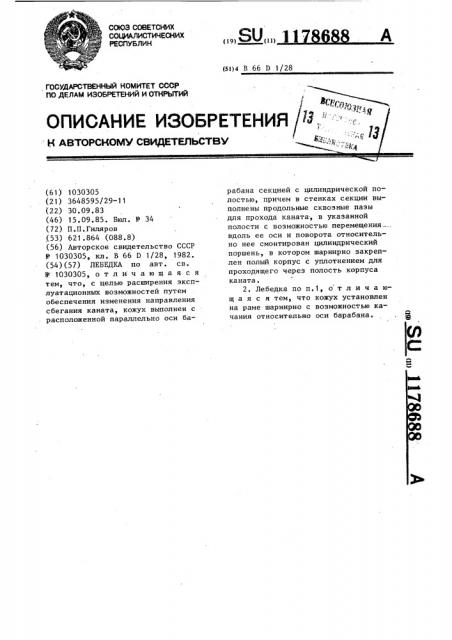

СОК)3 СООЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (l 9) (11) (51)4 B бб D 1/28 (61) 1030305 (21) 3648595/29-11 (22) 30.09.83 (46) 15.09.85. Бюл. N- 34 (72) П.П.Гиляров ,(53) 621.864 (088.8) (56) Авторское свидетельство СССР

Ф 1030305, кл. В 66 D 1/28, 1982. (54)(57) ЛЕБЕДКА по авт. св.

1030305 отличающаяся тем, что, с целью расширения эксплуатационных возможностей путем обеспечения изменения направления сбегания каната, кожух выполнен с расположенной параллельно оси барабана секцией с цилиндрической полостью, причем в стенках секции выполнены продольные сквозные пазы для прохода каната, в укаэанной полости с возможностью перемещения вдоль ее оси и поворота относительно нее смонтирован цилиндрический поршень, в котором шарнирно закреплен полый корпус с уплотнением для проходящего через полость корпуса каната.

2. Лебедка по п.1, о т л и ч а ющ а я с я тем, что кожух установлен на раме шарнирно с возможностью качания относительно оси барабана.

Кожух 8 шарнирно установлен на крышках 23 и 24 подшипников 2 и 3 °

Уплотнение 21 установлено в промежуточном корпусе 25, который посредст- 4g вом шарикоподшипника 26 с антифрикционным заполнителем, обеспечивающим герметизацию полости подшипника в среде порошка, закреплен в корпусе

1 11

Изобретение относится к подъемным устройствам, а именно к лебедкам с системой смазки барабана и каната.

Цель изобретения — расширение эксплуатационных возможностей лебедки путем обеспечения изменения направления сбегания каната.

На фиг. 1 изображена предлагаемая лебедка, поперечный разрез; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1.

Лебедка содержит раму 1, в кото= рой на подшипниках 2 и 3 установлен приводной вал 4. На валу 4 закреплен барабан 5 с намотанным стальным канатом 6, пропущенным через окно

7, выполненное в кожухе 8, в полости 9 которого размещены барабан 5, смазочная масса 10, например графит, втиратели 11 смазочной массы 10 в барабан 5 и в намотанный на него стальной канат 6, который пропущен через корпус 12.

На кожухе 8 при помощи винтов 13 прикреплена секция 14 с цилиндрической полостью 15 и сквозными пазами 16 и 17, выполненными в секции

14. В полости 15 размещен горшень

18 со сквозным пазом 19, в котором с помощью шарнира 20 укреплен корпус 12 с уплотнением 21 стального каната 6 ° Внутри корпуса 12 выполнена полость 22,в которой проходит стальной канат 6.

78688 г

12. Поршень 18 выполнен составным из двух половин, соединенных в одно целое штифтами 27 и заклепками 28.

Втиратели 11 укреплены на кожухе 8 комплектом 29 закрепительных деталей. Кожух 8 выполнен состоящим из основания 30 и крышки 31, соединенных в одно целое .винтами 32. К промежуточному корпусу 25 винтами 33 при10 соединена крышка 34.

При.работе лебедки смазочная масса 10 удерживается от истечения из полости кожуха 8 корпусом 12 и уплотнением 21.

1 При всех перемещениях стального каната 6 в продольном окне 7 в направлениях вдоль барабана 5 сохранение соосности уплотнения 12 со стальным канатом 6 обеспечивается

2р вследствие возможности возвратнопоступательного движения поршня 18 в секции 14 (в направлениях по стрелке А или В, фиг. 3). При всех отклонениях положения стального

25 .каната 6 от вертикального положения в направлениях вдоль барабана

5 сохранение соосности корпуса 12 со стальным канатом 6 обеспечивается путем возможности качательного движения корпуса 12 (в направлениях по стрелке. С или З, фиг.3). Возможность качательного движения обеспечивается шарнирным соединением корпуса 12 с поршнем,18. При всех отклонениях стального каната 6 от вертикального положения в направлениях поперек барабана 5 сохранение ссосности корпуса 12 со стальным канатом 6 обеспечивается возможностью качательного движения кожуха (в направлениях по стрелкам E. u F фиг.1) и возможностью соответствующего проворота поршня 18 в секции 14 (в направлениях по стрелкам Q и. Н, фиг.1).

II78688

1178688

1178688

Составитель А.Проворов

Техред Т.Дубинчак Корректор E.Ðoøêo

Редактор Н.Воловик
