Реферат



УКЛАДЧИК УКРЕПИТЕЛЬНЫХ ПОЛОС АВТОМОБИЛЬНЫХ ДОРОГ по авт.св. № 737544, отличающийся тем, что, с целью удобства эксплуатации , интенсификации процессов укладки и повьшения качества покрытий, механизм подъема отсекателя выполнен в виде приводной параллелограммной рычажной подвески, оси качания которой смонтированы посредством стойки на-тяговой раме виброплиты, а шарнир| но-рычажная подвеска последней снабжена кронштейном для установки Bcnqгмогательного оборудования. W с

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (!!) (я)4 E 01 С 19/48

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 737544 (21) 3722415/29-33 (22) 18.01.84 (46) 15.09.85. Бюл. № 34 (72) В.Д. Шухман, А.Б. Красников, В.К. Погорелов, Н.И. Афанасьев, И.И. Руденко и А.С. Козловский (53) 625.84(088.8) (56) Авторское свидетельство СССР № 737544, кл. Е 01 .С 19/30, 1977. (54)(57) УКЛАДЧИК УКРЕПИТЕЛЬНЫХ ПОЛОС

АВТОМОБИЛЬНЫХ ДОРОГ по авт.св.

¹ 737544, отличающийся тем, что, с целью удобства эксплуатации, интенсификации процессов укладки и повышения качества покрытий, механизм подъема отсекателя выполнен в виде приводной параллелограммной рычажной подвески, оси качания которой смонтированы посредством стойки на тяговой раме виброплиты, а шарнир,но-рычажная подвеска последней снаб жена кронштейном для установки вспомогательного оборудования.

1178826

Изобретение относится к дорожному машиностроению, а именно к машинам для укладки укрепительных и разделительных полос и бордюров и является усовершенствованием известного устройства по основному авт. св.

Ф 737544.

Целью изобретения является удобство эксплуатации, интенсификация процессов укладки и повышение качест-10 ва покрытий.

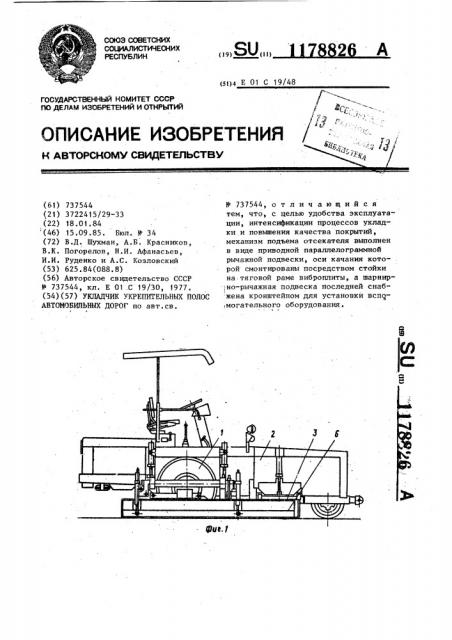

На фиг. 1 изображен укладчик, вид сбоку; на фиг. 2 — .то же, вид в плане; на фиг. 3 — разрез А-А на фиг.2.

Укладчик укрепительных полос со- 15 держит шасси 1, приемный бункер 2 с подающим транспортером 3, рабочий орган, состоящий из виброплиты 4, тяговой рамы 5, дозирующего отсекателя

6 и скользящих форм 7,П-образную ра- 20 му 8 навески рабочего органа со штангой 9, на которой установлены передняя 10 и задняя 11 насадки. Передняя насадка 10 снабжена вертикальной стойкой 12, к которой с помощью шарнирно-рычажной системы 13 и силового. цилиндра 14, закрепленного на кронштейне 15, подвешен отсекатель 6. Тяговая рама 5 снабжена кронштейнами

16 с несколькими рядами отверстий, на которые с помощью переставных кронштейнов 17 устанавливается вспомогательное оборудование в виде пакета виброиэлучателей 18.

Иашина работает следующим образом.

Из приемного бункера 2 подающим транспортером 3 материал подается к отсекателю 6 рабочего органа, который настраивается на заданную толщину укладки, одновременно включается пакет виброизлучателей 18. Предварительно уплотненный таким образом материал поступает под виброплиту 4, которая осуществляет окончательное уплотнение. При необходимости регулирования толщины слоя включается силовой цилиндр 14.

i 178826
