Реферат



ПАРОЖИДКОСТНОЙ ТЕПЛООБМЕННИК с камерами подвода и отвода охлаждающей среды трубного пространства, в одной из которых размещен охладитель конденсата, соединенный со сборником, сообщенным с межтрубным пространством, отличающийся тем, что, с целью обеспечения надежности работы теплообменника при любой его ориентировке, теплообменник дополнительно содержит перепускную трубу, подключенную одним концом к охладителю конденсата , а другим введенную под уровень конденсата в сборнике с образованием гидрозатвора . (Л о о 00 to

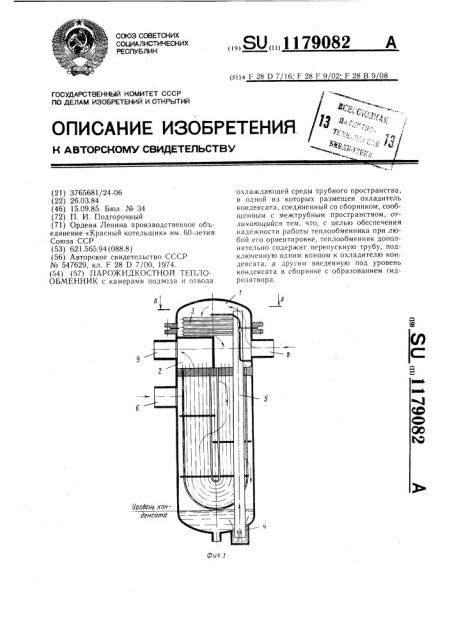

„„SU„„1179082

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

Фиг l

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3765681/24-06 (22) 26.03.84 (46) 15.09.85. Бюл. № 34 (72) П. И. Подгорочный (71) Ордена Ленина производственное объединение «Красный котельщик» им. 60-летия

Союза CCP (53) 621.565.94 (088.8) (56) Авторское свидетельство СССР № 547629, кл. F 28 D 7/00, 1974. (54) (57) ПАРОЖИДКОСТНОИ ТЕПЛООБМЕННИК с камерами подвода и отвода (51)4 F 28 D 7 16 F 28 F 9 02 F 28 В 9 08 охлаждающей среды трубного пространства, в одной из которых размещен охладитель конденсата, соединенный со сборником, сообщенным с межтрубным пространством, отличаюи1ийся тем, что, с целью обеспечения надежности работы теплообменника при любой его ориентировке, теплообменник дополнительно содержит перепускную трубу, подключенную одним концом к охладителю конденсата, а другим введенную под уровень конденсата в сборнике с образованием гидрозатвора.

1179082

А-А

Изобретение относится к теплообменной аппаратуре и может быть использовано в энергетической промышленности.

Целью изобретения является обеспечение надежной работы теплообменника при любой

его ориентировке.

На фиг. 1 схематически изображен описываемый теплообменник; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — теплообменник с верхним расположением охладителя конденсата; на фиг. 4 — то же, при его горизонтальном расположении.

Парожидкостной теплообменник содержит камеры подвода 1 и отвода 2 охлаждающей среды трубного пространства, в одной из которых размещен охладитель 3 конденсата, соединенный со сборником 4, сообщенным с межтрубным пространством, и перепускную трубу 5, подключенную одним концом к охладителю 3 конденсата, а другим введенную под уровень конденсата в сборнике 4 с образованием гидрозатвора.

Теплообменник снабжен патрубками подвода пара 6, отвода конденсата 7, подвода 8 и отвода 9 нагреваемой воды.

Работа теплообменника осуществляется следующим образом.

Пар из источника питания через входной патрубок подвода пара 6 поступает в корпус теплообменника, омывает теплообменную поверхность и полностью конденсируется.

Конденсат сливается в нижнюю часть корпуса, затем поступает в гидрозатвор и по перепускной трубе 5 направляется во входной коллектор охладителя 3 конденсата, расположенного в камере подвода 1 охлаждающей среды.

Пройдя внутри трубок поверхности нагрева охладителя конденсата 3, охлажденный

15 конденсат поступает в выходной коллектор и через патрубок 7 выводится из теплообменника. Нагреваемая вода через патрубок 8 поступает в камеру подвода 1, системой перегородок направляется на поверхность теплообмена охладителя конденсата 3, затем поступает в основную теплообменную поверхность и,пройдя ее, выводится через патрубок отвода нагреваемой воды 9.

1179082

1179082

Фс г.4

Состав ител ь В. Ко сен ко

Тех ред И. Верес Корректор В. Бутяга

Тираж 623 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и 01крытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
