Трибометр

Трибометр

Иллюстрации

Показать все

Реферат



ТРИБОМЕТР, содержащий кольцевую матрицу для размещения в ней испытуемого дисперсного материала, кольцевой пуансон р держателем образца, узел нагружения пуансона, привод вращения пуансона относительно матрицы и соединенный с держателем образца узел измерения нормальных и тангенциальных сил с упругим алементом, отличающийся тем, что, с целью повышения точности измерения сил трения, пуансон выполнен в виде двух концентрнчно расположенных и жестко соединенных друг с другом обойм, держатель образца размещен между обоймами и соединер с ними через § упругий элемент. л ;о О) ел itv/vx/v 0ut. 1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 G 01 N 19/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGH0MY СВИДЕТЕЛЬСТВУ

Фис. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3713734/25 — 28 (22) 26.03.84 (46) 15.09,85. Бюл. У 34 (72) И. И. Беркович, Е. И. Ильмер, А. Г. Кочетов и Ю. И. Морозова (71) Калининский ордена Трудового Красного Знамени политехнический институт (53) 621.891 (088.8) (56) Авторское свидетельство СССР

ФР 271085, кл. 6 01 М 19/02, 1968.

Беркович И. И. и др. Исследование трения верховогоt торфа по стали. — "Горный журнал", 1966, N 8, с. 77 — 81.

„„Я0„„1179165 A (54) (57) ТРИБОМЕТР, содержащий кольцевую матрицу для размещения в ней испытуемого дисперсного материала, кольцевой пуансон с держателем образца, узел нагружения пуансона, привод вращения пуансона относительно матрицы и соединенный с держателем образца узел измерения нормальных и тангеы иальных сил. с упругим элементом, отличающийся тем,что,сцелью . повышения точности измерения сил трения, пуансон выполнен в виде двух концентрично расположенных и жестко соединенных друг с другом обойм, держатель образца размещен между обоймами и соединен с ними через упругий элемент.

79165

Редактор М. Циткина

Заказ 5654/42

Тираж 897 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытия

113035, Москва, Ж-35, Раущская наб., д 4/5

Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4

Изобретение относится к испытаниям материалов трением, а именно к средствам для исследования фрикционных свойств дисперсных материалов.

Целью изобретения является повышение точности измерения сил трения путем исключения погрешности, вносимой трением и деформацией частиц испытуемого материала в зазоре между стенками матрицы и боковыми поверхностями пуансона.

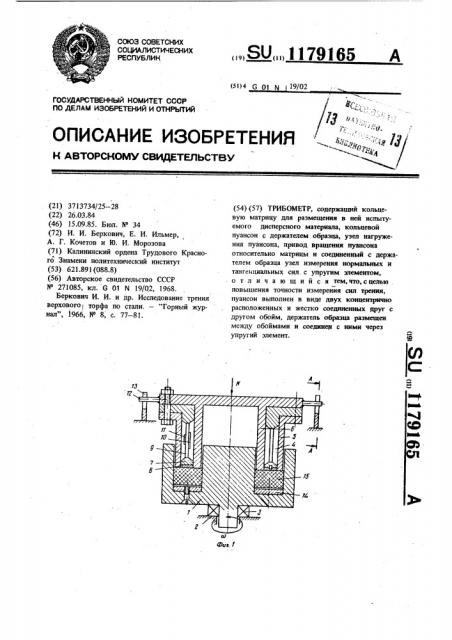

На фиг. 1 изображен трибометр (разрез); . на фиг. 2 — разрез А-А на фиг. 1.

Трибометр содержит кольцевую матрицу 1, установленную в корпусе 2 на подшипнике

3, кольцевой пуансон 4, выполненный в виде двух концентрично расположенных и жестко соединенных друг с другом обойм 5 и 6, держатель 7 образца 8, размещенный между обоймами 5 и 6, узел нагружения пуансона 4 и привод перемещения (вращения), соединенный с кольцевой матрицей 1 (не показаны), узел измерения нормальных и тангенциальных сил, включающий упругий элемент 9, тензодатчики 10 и 11 и измерительный блок (не, показан). Пуансон 4 соединен с корпусом 2 .при помощи двух прошивочно расположенных штифтов 12 и вилок 13. На дне кольцевой матрицы 1 укреплена пластина с зубчатой насечкой 14, фиксирующей относительно кольцевой матрицы 1 испытуемый дисперсный материал 15.

Трибометр работает следующим образом, В полость кольцевой матрицы 1 помещают. испытуемый дисперсный материал 15, после чего в кольцевую матрицу 1 вводится пуан сон 4, включающий жестко связанные между собой обоймы 5 и 6, держатель 7 образца с укрепленным на нем образцом 8, связанный посредством упругого элемента 9 с обоймами 5 и 6. К пуансону 4 с помощью узла нагружения пуансона 4 прикладывается нормально по отношению к плоскости контакта усилие, под действием которого пуансон .4 !

О вдвигается в кольцевую матрицу 1, уплотняя испытуемый дисперсный материал 15. При этом штифты 12, укрепленные на фланце обоймы 6, входят в пазы, прикрепленных к корпусу 2 вилок 13.

15 Кольцевая матрица 1 с помощью связанного с ней привода вращения кольцевой матрицы 1 приводится во вращение относительно пуансона 4, связанного с корпусом 2. При этом испытуемый дисперсный материал 15 эО скользит относительно торцовой поверхности пуансона 4, Пластина с зубчатой насечкой 14 удерживает дисперсный материал 15 от проскальзывания относительно кольцевой матрицы 1.

Воспринимаемые образцом 8 нормальное и тангенциальное усилия передаются на узел изменения, содержащий связанный с держателем образца 7 упругий элемент 9 и тензодатчика 10 и 11. Последние с помощью измерительного блока регистрируют величины нормального и тангенциального усилий, При этом тангенциальное усилие представляет собой силу трения.

Составитель В. Шпинев

Техред С, Йовжий Корректор И. Эрдейи
