РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГО БЬЕФА, содержащий напорный щит, шарнирно закрепленный на качающейся раме, установленной на горизонтальной оси вращения, рычаги-корректоры, щарнирно соединенные с концом напорного щита, отличающийся тем, что, с целью повыщения надежности и увеличения пропускной способности регулятора, рычаги-корректоры выполнены из щарнирно соединенных частей, одни из которых установлены на горизонтальной оси вращения, неподвижно размещенной на дне сооружения, причем качающаяся рама размещена со стороны нижнего бьефа, а части рычагов-корректоров снабжены ограничителями хода, один из которых размещен под щарнирным соединением частей рычаговкорректоров и соединен с ним, а другой размещен неподвижно в канале над рычагами-корректорами .

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 G 05 D 9 00

Q р,. - и q

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ",,:,; 8

Н ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (56) Авторское свидетельство СССР № 133815, кл. Е 02 В 7/40, 1960.

Авторское свидетельство СССР № 110691, кл. Е 02 В 8/04, 1956. (54) (57) РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГО БЬЕФА, содержащий напорный щит, шарнирно закрепленный на качающейся 3

CO

К3

Ю (21) 3718492/24-24 (22) 21.03.84 (46) 15.09.85. Бюл. № 34 (72) В. Н. Щедрин и В. Ф. Костюков

1 (71) Южный научно-исследовательский институт гидротехники и мелиорации (53) 621.646 (088.8) „„Я0„„1179282 А раме, установленной на горизонтальной оси вращения, рычаги-корректоры, шарнирно соединенные с концом напорного щита, отличающийся тем, что, с целью повышения надежности и увеличения пропускной способности регулятора, рычаги-корректоры выполнены из шарнирно соединенных частей, одни из которых установлены на горизонтальной оси вращения, неподвижно размещенной на дне сооружения, причем качающаяся рама размещена со стороны нижнего бьефа, а части рычагов-корректоров снабжены ограничителями хода, один из которых размещен под шарнирным соединением частей рычаговкорректоров и соединен с ним, а другой размещен неподвижно в канале над рычагами-корректорами.

1179282

Изобретение относится к гидротехническим водонапорным и регулирующим сооружениям и может быть использовано, например, в качестве регулятора уровня верхнего бьефа в оросительных каналах.

Цель изобретения — повышение надежности работы и увеличение пропускной способности регулятора.

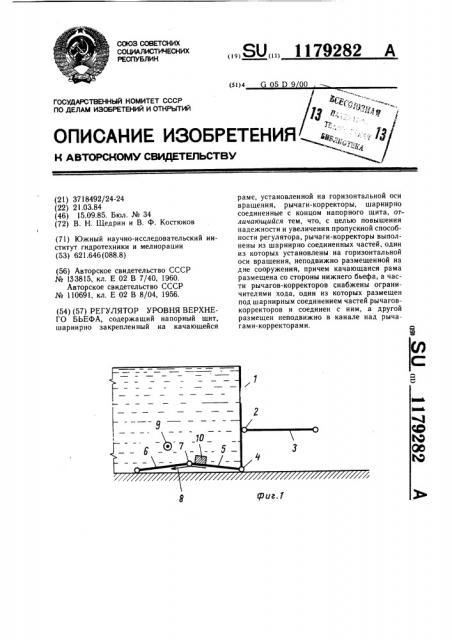

На фиг. 1 показан регулятор в закрытом положении; на фиг. 2 — 3 — то же, при различных степенях открытия.

Регулятор уровня верхнего бьефа состоит из напорного щита 1, к которому на 1/3 высоты затвора шарниром 2 прикреплена качающаяся рама 3. К нижней части напорного щита шарниром 4 прикреплен рычагкорректор, состоящий из двух частей 5 и 6, соединенных между собой шарниром 7. Под шарниром 7 расположен ограничитель хода 8 а в канале помещен ограничитель хода 9.

Противовес 10 предназначен для возвращения затвора в первоначальное положение.

Конструкция работает следующим образом.

При прохождении минимального расхода затвор находится в вертикальном положении (фиг. 1) . При повышении уровня воды в верхнем бьефе момент от сил, действующих на верхнюю часть напорного щита, становится больше момента, действующего на нижнюю часть щита. Щит I поворачивается вокруг шарнира 2, а части рычагов корректоров 5 и 6 корректируют поднятие всего затвора вверх.

Нижняя часть щита вращается вокруг шарнира 4. Затвор принимает промежуточное положение, изображенное на фиг. 2. Рама 3 также поднимается.

При дальнейшем увеличении расхода щит 1 продолжает разворачиваться. Дальняя

5 часть рычага-корректора 6 упирается в ограничитель 9 и продолжается поворот части рычага 5 вокруг шарнира 7. Такой поворот приводит к перемещению нижней части напорного щита 1 влево, в результате происходит дальнейший поворот напорного щита (фиг. 3). Пропускаемый поток сбрасывается в нижний бьеф через донное отверстие и верх щита.

При уменьшении уровня воды в верхнем бьефе весь регулятор под действием веса

15 противовеса 10 и суммарного ее веса начинает опускаться. Происходит перекрытие донного отверстия. Возрастает общая высота затвора, вследствие чего регулируется уровень воды в верхнем бьефе.

Донный регулятор уровня верхнего бьефа

gp по сравнению с прототипом имеет следующие преимущества.

Конструкция наряду с пропуском расхода из-под щита работает также с переливом через гребень. Это позволяет наряду с наносами пропускать и плавник, что повышает надежность работы сооружения в целом.

Наличие плавника в потке и его скопление перед затворами резко снижает надежность затворов, приводит к их закл:ниванию, забиванию сбросных отверстий и разрушению каналов. Наряду с этим при работе конструкции вследствие двойного истечения повысится пропускная способность сооружения, так как уменьшается общее сопротивление.
