Реферат



ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕЛЬ , состоящий из двух частей, одна из которых содержит корпус с контактными элементами, кольце выступом и чередующимися пазами на наружной поверхности, накидну гайку с продольным пазом и элементом стопорения, отличающийс я тем, что, с целью повьшения надежности стопорения, корпус выполнен с дополнительным кольцевым выступом, расположенным на концевом его участке со стороны, противоположной плоскости стыковки частей, а чередующиеся пазы расположены на дополнительном кольцевом выступе, элемент стопорения выполнен в виде подпружиненного -двуплечего рычага, установленного шарнирно в упомянутом пазу гайки, и выполненного так, что в запорном состояние одно его плечо взаимодействует с чередующимися пазами , а второе выступает относительно наружной поверхности гайки.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (5Ц4

ОПИСАНИЕ ИЗОБРЕТ

К ABTOPGKOMY СВИДЕТЕЛЬСТВУ, ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3707974/24-07 (22) 11.03.84 (46) 15.09.85, Бюл. № 34 (72) Л.К.Куценогий и В.Л.Лаар (53) 621.315(088.8) (56) Белоусов А.К., Савченко В.С.

Электрические разъемные контакты в радиоэлектронной аппаратуре. М.:

Энергия, 1975.

Патент Великобритании № 1413937, кл. Н 2 Е, опублик.1975. (54)(57) ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕЛЬ, состоящий из двух частей, одна из которых содержит корпус с контактными элементами, кольцевым выступом и чередующимися пазами на наружной поверхности, накидную

„„SU„„1179462 A гайку с продольным пазом и элементом стопорения, о т л и ч а .ю щ и йс я тем, что, с целью повьппения надежности стопорения, корпус выполнен с дополнительным кольцевым выступом, расположенным на концевом его участке со стороны, противоположной плоскости стыковки частей, а чередующиеся пазы расположены на дополнительном кольцевом выступе, элемент стопорения выполнен в виде подпружиненного двуплечего рычага, установленного шарнирно в упомянутом пазу гайки, и выполненного так, что в запорном состоянии одно его плечо взаимодействует с чередующимися пазами, а второе выступает относительно наружной поверхности гайки.

1179

Изобретение относится к электротехнике и может быть использовано для контровки стяжной гайки электрических соединителей в условиях слож-. ного доступа или при отсутствии 5 доступа к сочлененному соединителю для его контровки проволокой, а так же для исключения влияния субъективного фактора на надежность контровки.

Цель изобретения — повышение надежности стопорения.

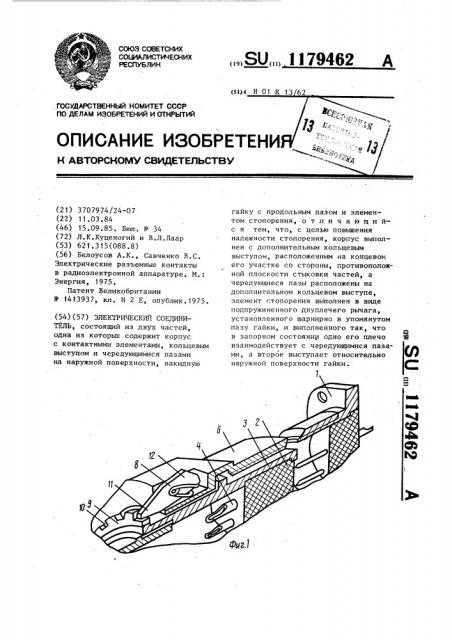

На фиг. 1 показан соединитель в застопоренном состоянии; на фиг.2 то же, в расстопоренном состоянии; 15 на фиг. 3 — то же, в сочлененном виде. . Электрический соединитель состоит из вилки 1 и розетки 2. Одна из частей соединителя содержит корпус 3 20 с контактными элементами 4 и кольцевым выступом 5, накидную гайку 6 с продольным пазом 7 и элементом стопорения 8. Корпус 3 выполнен с дополнительным кольцевым выступом 9, 25 расположенным на концевом его участке со стороны, противоположной плоскости стыковки частей. На дополнительном кольцевом выступе 9 выполнены чередующиеся пазы 10. Эле- щ0 мент стопорения 8 выполнен в виде подпружиненного двуплечего рычага, установленного шарнирно в продольном пазу 7 гайки. При этом одно плечо 11 рычага взаимодействует с чередующимися пазами 10, а вто462 2 рое плечо 12 выступает относительно наружной поверхности гайки 6.

Соединитель работает следующим образ ом.

При сочленении частей соединителя стыковочный ключ заводят на накидную гайку 6 и перемещают по заходной части двуплечего.рычага, по> степенно поворачивая его вокруг оси.

При этом верхняя грань плеча 12 совмещается с наружной поверхностью гайки, а второе плечо 11 выходит из зацепления с пазами 10 кольцевого выступа. При дальнейшем вращении гайки с помощью ключа происходит окончательное сочленение частей соединителя. После удаления ключа подпружиненный двуплечий рычаг возвращается в исходное положение и

его плечо 11 входит в зацепление с пазом 10, обеспечивая стопорение гайки 6.

Предлагаемая конструкция соедини теля позволяет производить сочленение и последующее стопорение накидной гайки в труднодоступных местах, а также исключить влияние субъективных факторов на надежность стопорения. Это снижает также трудоемкость сочленения и стопорения гайки за счет исключения операции контровки проволокой. Вращение гайки при сочленении частей соединителя происходит с минимальным усилием. Износ деталей уменьшается, а срок службы возрастает, 1179462
