Реферат



ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ АККУМУЛЯТОРА, содержащее понижающ трансформатор, двухполупериодный вьшрямитель, последовательно с ко рьал включен регулирующий тиристор и схему фазового управления тирис тором, отличающееся те что, с целью упрощения устройства (puf.j повышения точности стабилизации зарядного тока, в него дополнительно введены датчик состояния тиристора, выполненньй в виде транзисторного ключа, и цепь измерения напряжения на открытом тиристоре, выполненная в виде последовательно соединенных первого резистора, диода и конденсатора , свободные выводы которых соединены соответственно с анодом и катодом регулирующего тиристора, причем катод диода, соединенный с конденсатором , подключен через второй резистор к входу схемы фазового управления , а анод диода и первый резистор подключены к выходу датчика состояния тиристора.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (!9) (II) (5)) 4 Н 02 J 7/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСН0МУ СВИДЕТЕЛЬСТВУ

Рие.7

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3706331/24-07 . (22) 02. 01. 84 (46) 15. 09. 85. Бюл. N 34 (72) Л.И.Гитман (53) 621.355.163 (088.8) (56) Патент США Р 3925714, кл. Н 02 У 7/04, 1975.

Патент Японии )(54-7927, кл. Н 02 J 7/10, 1979, (54)(57) ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ

АККУМУЛЯТОРА, содержащее понижающий трансформатор, двухполупериодный выпрямитель, последовательно с которым включен регулирующий тиристор, и схему фазового управления тиристором, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства и г повышения точности стабилйзации зарядного тока, в него дополнительно введены датчик состояния тиристора, выполненный в виде транзисторного ключа, и цепь измерения напряжения на открытом тиристоре, выполненная в виде последовательно соединенных первого резистора, диода и конденсатора, свободные выводы которых соединены соответственно с анодом и катодом регулирующего тиристора, причем катод диода, соединенный с конденсатором, подключен через второй резистор к входу схемы фазового управления, а анод диода и первый резистор подключены к выходу датчика состояния тиристора °

1179480

Изобретение относится к регулируемым источникам электропитания, преимущественно к устройствам для заряда аккумуляторных батарей током постоянной величины. .5

Цель изобретения — упрощение устройства и повышение точности стабилизации тока.

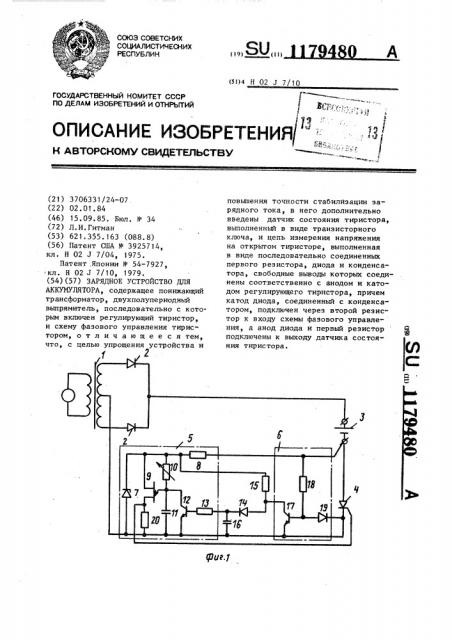

На фиг. 1 показана принципиальная схема устройства, на фиг. 2 — новы- 10 шающие работу устройства диаграммы.

Устройство состоит из понижающего трансформатора 1, к вторичной обмотке которого подключен двухполупериодньп» выпрямитель, образованный диода- 15 ми ?, последовательно с которым соединяется аккумулятор 3 и регулирующий» тиристор 4. Управление тиристором 4 производится от схемы импульсно-фазового управления 5. Параллель- 20 но тиристору 4 присоединен датчик состояния 6. Схема фазового управления синхрониэируется напряжением, снимаемым со стабилитрона 7, включенного через токоограничивающий резис- 25 тор 8 параллельно тнристору. Схема фазового управления содержит однопереходной транзистор 9 и времязадающую цепь, образованную подстроечным резистором 10 и конденсатором 11.З0

Одна из баз однопереходного транзистора 9 соединена с управляющим электродом тнристора 4. Конденсатор 11 шунтируется транзистором 12, база которого является входом схемы фазо5 вого управления 5 и соединена че— рез второй резистор 13 со схемой измерения напряжения на открытом тирнсторе, которая, образована последовательной цепью, образованной диодом

14, первым резистором 15 и конденсатором 16. Анод диода 14 соединен с выходом датчика состояния тиристора

6, содержащим транзисторный ключ 17, резистор 18 и диод 19.

Устройство работает следующим образом.

При подключении аккумулятора 3 потенциометром 10 устанавливается необходимое значение зарядного тока путем изменения фазы включения тирис. тора 4, Напряжение на тиристоре 4 после задания требуемого значения тока показано на фиг. 2 в виде диаграммы 20 (условно принято, что напряжение батареи аккумуляторов достаточно мало) . Напряжение на стаб»ц»итро-. не 7 показано на фиг. 2-21. При закрытом тиристоре 4 транзисторный ключ 17 датчика состояния 6 открыт. г

В качестве ключа 17 используется транзистор с низким значением напряжения насыщения.. При отпирании тиристора 4 в каждый полупериод питающего напряжения транзисторный ключ

17 запирается и происходит заряд конденсатора 16 через резисторы 8 и

15, и диод 14, напряжением на отпертом тиристоре. Величина указанного напряжения определяется величиной тока, протекающего через тиристор, и температурой его структуры (также являющейся функцией тока протекающего через него). Это напряжение 22 (фиг.2) заряжает конденсатор

16 в течение времени проводимости тиристора. В результате напряжение

23 на конденсаторе (фиг.2) пропорционально величине тока, протекающего через тиристор. Это напряжение через второй резистор 13 прикладывается к базе транзистора 12, который определяет степень шунтирования конденсатора 11, а следовательно, и фазовый угол подаваемого на тиристор 4 управляющего импульса 24 (фиг.2). По мере заряда аккумулятора 3 растет напряжение на его клеммах, что приводит к снижению величины зарядного тока. Уменьшение тока, протекающего через тиристор, вызывает снижение напряжения на отпертом тиристоре, а следовательно, и напряжения на конденсаторе 16. При этом транзистор 12 начинает запираться, его шунтирующее действие конденсатору 11 также уменьшается, что, в конечном итоге, приводит к уменьшению фазового угла включения тиристора и, следовательно, стабилизации величины ! тока. На фиг. 2 показано напряжение

25 на аккумуляторе 3.

Таким образом, измерения напряжения на регулирукнцем тиристоре позволяет обеспечить такое изменение фазового угла включения тиристора, что средний ток остается неизменным.
