Реферат



ХИМИЧЕСКИЙ РЕАКТОР ДЛЯ ПРИГОТОВЛЕНИЯ ЖИДКИХ ГЕТЕРОГЕННЫХ СИСТЕМ, содержащий резервуар, в котором установлены мешалка с валом и датчик контролируемого параметра гетерогенной системы, отличающийся тем, что, с целью повышения производительности и улучшения качества системы путем обеспечения контроля ее параметров по высоте резервуара, датчик снабжен механизмом перемещения, выполненным в виде прутка, навитого по спирали на вал мешалки, вертикальной направляющей с подвижной кареткой, несущей датчик, и двух ограничительных втулок, верхняя из которых закреплена на валу и примыкает к верхнему концу прутка, а нижняя закреплена на нижнем конце направляющей, при этом каретка имеет подпружиненный палец, установленный с возможностью контакта с валом, и фиксатор для S закрепления пальца в отведенном (Л от вала положении при контакте пальца с верхней ограничительной втулкой и для освобождения пальца при контакте фиксатора с нижней ограничительной втулкой.

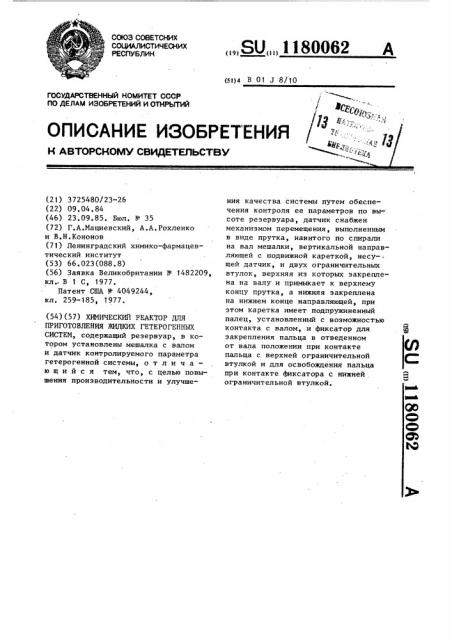

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (5l)4 В 01 J 8/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCH0MV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

f10 ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTMA (21) 3725480/23-26 (22) 09.04.84 (46) 23.09.85. Бюл. ¹ 35 (72) Г.А.Мациевский, А.А.Рохленко и В.Н.Кононов (71) Ленинградский химико-фармацевтический институт (53) 66.023(088.8) (56) Заявка Великобритании № l482209, кл.. В 1 С, 1977.

Патент CHIA ¹ 4049244, кл. 259-185, 1977. (54) (57) ХК4ИЧЕСКИЙ РЕАКТОР ДЛЯ

ПРИГОТОВЛЕНИЯ ЖИДКИХ ГЕТЕРОГЕННЫХ

СИСТЕМ, содержащий резервуар, в котором установлены мешалка с валом и датчик контролируемого параметра гетерогенной системы, о т л и ч а— ю шийся тем, что, с целью повышения производительности и улучше„„Я0„„1180062 A ния качества системы путем обеспечения контроля ее параметров по высоте резервуара, датчик снабжен механизмом перемещения, выполненным в виде прутка, навитого по спирали на вал мешалки, вертикальной направляющей с подвижной кареткой, несу- щей датчик, и двух ограничительных втулок, верхняя из которых закреплена на валу и примыкает к верхнему концу прутка, а нижняя закреплена на нижнем конце направляющей, при этом каретка имеет подпружиненный палец, установленный с возможностью контакта с валом, и фиксатор для закрепления пальца в отведенном от вала положении при контакте пальца с верхней ограничительной втулкой и для освобождения пальца при контакте фиксатора с нижней ограничительной втулкой.

11800

Изобретение относится к технологическому оборудованию для получения жидких гетерогенных систем, например эмульсий, суспензий, эмульгосуспензий, и может быть использовано в химической, фармацевтической, пищевой промьппленности.

Цель изобретения — повышение производительности труда и улучшение качества приготовляемых систем пу- 1р тем обеспечения контроля их параметра по высоте резервуара.

На фиг.1 изображен предлагаемый химический реактор в нерабочем положении; на фиг.2 и 3 — последователь--15 ные-положения каретки с датчиком при работе реактора; на фиг.4 — разрез

A-А на фиг.2; на фиг,5 — разрез

Б-Б на фиг.4, Химический реактор для приготовления жидких гетерогенных систем содержит резервуар 1, в котором установлены мешалка с вертикальным валом 2 и лопастями 3, датчик 4 контролируемого параметра гетерогенной системы, например ультразвуковой датчик, вискозиметр ипи денситометр, и механизм перемещения датчика 4, Последний образован вертикальной направляющей 5, на которой установле-ЗО на с возможностью перемещения каретка 6, несущая датчик 4, и прутком 7 навитым по спирали и надетым на вал

2 мешалки. В верхней части вала 2 мешалки закреплена верхняя ограничи- 35 тельная коническая втулка 8, к которой примыкает верхний конец прутка 7.

Нижняя ограничительная втулка 9 закреплена на нижнем конце направляющей 5 и имеет отверстие, через кото- 40 рое свободно проходит вал 2 мешалки.

Вал 2 мешалки и направляющая 5 смонтированы в KpbUlIKe 10 резервуара

1. (Привод мешалки не показан). Для лучшей фиксации направляющей 5 отно- 45 сительно вала 2 в верхней части направляющей 5 закреплена втулка 11 с отверстием для вала 2, подобная нижней ограничительной втулке 9.

В каретке 6 установлены с возмож- 50 ностью перемещения в горизонтальном направлении толкатели 12, снабженные буртиками 13 и пружинами 14 и соединенные с пальцем 15, который в рабочем положении прижат к валу 2 55 мешалки. Для фиксации пальца 15 в отведенном от вала 2 положении служат фиксаторы 16, выполненные в

62 г виде изогнутых стержней, свободно проходящих через вертикальные отверстия в каретке 6 так, что верхние концы фиксаторов входят в отверстия, в которых установлены толкатели 12.

На нижних концах фиксаторов 16 установлены пружины 17.

Наличие в каретке 6 двух толкателей 12 и двух фиксаторов 16, расположенных по обеим сторонам от направляющей 5, предусмотрено с целью предотвращения перекоса пальца 15 при его контакте с валом 2 мешалки.

Для исключения поворота каретки 6 относительно направляющей 5 в последней выполнена вертикальная канавка, в которую входит закрепленный в каретке 6 штифт 18.

При приготовлении жидкой гетерогенной системы вал 2 мешалки приводят во вращение. Перед началом измерений палец 15 прижат к валу 2 мешалки и лежит на верхней ограничительной втулке 8 (фиг. 1), Для проведения измерений палец 15 вручную отводят от вала 2 до положения, при котором фиксаторы 16 под действием пружин 17 прижимаются к толкателям 12 перед бур- тиками l3 удерживая палец 15 в отведенном от вала 2 положении. После фиксации пальца 15 каретка 6 с датчиком 4 под действием собственного веса опускается вниз до положения, показанного на фиг,2, При этом фиксаторы 16 ударяются о поверхность нижней ограничительной втулки 9 и отпускают толкатели 12, которые под действием пружин 14 выдвигаются из каретки 6 и прижимают палец 15 к валу 2, Затем палец 15, скользя по виткам прутка

7, перемещает по направляющей 5 каретку 6 с датчиком 4 вверх по верхней ограничительной втулке 8 (фиг.3), при контакте с которой палец 15 отводится внутрь каретки 6, сжимая пружины !4, и фиксаторы 16 снова фиксируют толкатели 12 с пальцем 15, как описано вьппе.

После этого каретка 6 с зафиксированным в утомленном положении пальцем 15 падает вниз до положения, показанного на фиг.2. Описанный цикл повторяется.

Таким образом, при работе реактора датчик 4 непрерывно перемещается по высоте резервуара 1. Показания датчика 4 фиксируются регистрирующим устройством, например самопишу3 щим прибором (не показан). Когда показания датчика 4 оказываются в заданных пределах, что свидетель1 180062 4 ствует о достижении гомогенности приготовленной системы, привод вала 2 мешалки выключают.

Щиг. Z

1!80062 Рог 5

Составитель А.Лиханов

ТехредЖ.Кастелевич Корректор Л Вескид

Редактор А.Шандор .

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Заказ 5790/6 Тираж 540 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и отк тий

113035, Иосква, Ж-35, Раушская наб., д. 4/5
