Реферат



ПНЕВМАТИЧЕСКАЯ ФЛОТАЦИОННАЯ МАШИНА ДЛЯ КРУПНОЗЕРНИСТОГО МАТЕРИАЛА , содержащая цилиндроконическую камеру, загрузочное приспособление в виде кольцевого желоба со щелями в днище и распределитель пульпы в виде сегнерова колеса с улиткообразными течками, отличающаяс я тем, что, с целью повышения извлечения ценного компонента в концентрат путем стабилизации удельной нагрузки на пенный слой автоматическим регулированием длины фронта загрузки камеры машины, кольцевой желоб снабжен кольцевыми разделительными перегородками и кольцевыми направляющими , периферийные части улиткообразных течек сегнерова колеса выполнены из эластичного материала , щели днища кольцевого желоба выполнены кольцевыми и расположены концентрически, а кольцевые разделительные перегородки и кольцевые наi правляющие расположены на днище кольцевого желоба между кольцевыми щелями по всей длине их окружности, при этом кольцевые разделительные перегородки направлены в сторону загрузки, а кольцевые направляющие расположены на противоположной стороне днища с наклоном к центру камеры .

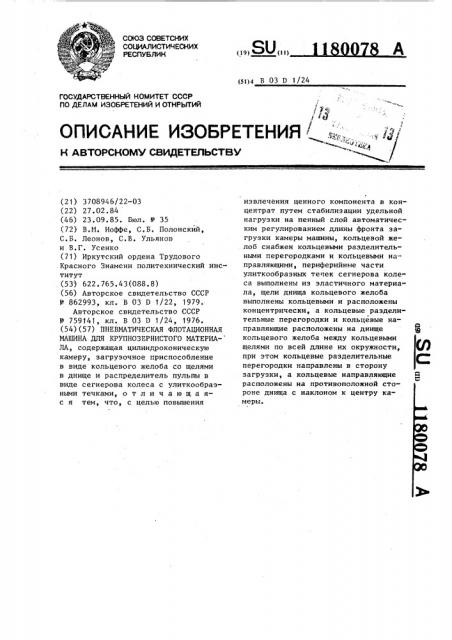

СОЮЗ СОВЕТСНИХ

СОЩИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) () 1) (5()4 В 03 D 1/24

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

/ 4 )

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABTOPGHOMY СВИДЕТЕЛЬСТВУ "(21) 3708946/22-03 (22) 27.02.84 (46) 23.09.85, Бюл. - 35 (72) В.М. Иоффе, С.Б. Полонскйй, С.Б. Леонов, С.В. Ульянов и В.Г. Усенко (71) Иркутский ордена Трудового

Красного Знамени политехнический институт (53) 622.765.43(088.8) (56) Авторское свидетельство СССР

¹ 862993, кл. В 03 D 1/22, 1979.

Авторское свидетельство СССР № 759141, кл. В 03 D 1/24, 1976. (54)(57) ПНЕВМАТИЧЕСКАЯ ФЛОТАЦИОННАЯ

МАШИНА ДЛЯ КРУПНОЗЕРНИСТОГО МАТЕРИА-

ЛА, содержащая цилиндроконическую камеру, загрузочное приспособление в виде кольцевого желоба со щелями в днище и распределитель пульпы в виде сегнерова колеса с улиткообраэными течками, о т л и ч а ю щ а яс я тем, что, с целью повышения извлечения ценного компонента в концентрат путем стабилизации удельной нагрузки на пенный слой автоматическим регулированием длины фронта загрузки камеры машины, кольцевой желоб снабжен кольцевыми разделительными перегородками и кольцевыми направляющими, периферийные части улиткообраэных течек сегнерова колеса выполнены иэ эластичного материала, щели днища кольцевого желоба выполнены кольцевыми и расположены концентрически, а кольцевые разделительные перегородки и кольцевые направляющие расположены на днище кольцевого желоба между кольцевыми щелями по всей длине их окружности, при этом кольцевые разделительные перегородки направлены в сторону загрузки, а кольцевые направляющие расположены на противоположной стороне днища с наклоном к центру камеры.

1 11800

Изобретение относится к обогащению полезных ископаемых, а именно к конструкциям флотационных машин, и может быть использовано на флотационных обогатительных фабриках, 5 а также в лабораториях по обогаще-. нию полезных ископаемых.

Цель изобретения — повышение извлечения ценного компонента в концентрат путем стабилизации удельной 10 нагрузки на пенный слой автоматическим регулированием длины фронта загрузки .камеры машины.

На фиг. 1 изображено предла"аемое устройство, общий вид; на 15 фиг. 2 — то же, вид сверху; на фиг.3 — .разрез А-А на фиг.2.

Иашина содержит камеру 1 цилиндроконической формы, в верхнеи части которой расположено загрузочное приспособление, выполненное в виде свгнерова колеса 2 с улиткообразными течками 3, периферийные (концевые) части 4, расположенные над кольцевым желобом 5, выполнены из эластичного материала. В днище кольцевого желоба

5 прорезаны кольцеобразные концентрические щели 6, которые сверху отделены одни от других кольцеобразными разделительными перегородками 7, а со стороны камеры 1 машины — кольцевыми направляющими 8. В центре камеры

1 машины и соосно с ней установлен пеносборник 9. В нижней. части цилиндрической камеры 1 машины расположено

35 приспособление 10 для насыщения пульпы воздухом, выполненное из перфорированных трубок, и разгрузочное приспособление 11 камерного продукта.

Иашина работает следующим образом.»

При. отсутствии питания периферийные части 4 улиткообразных течек 3 сегнерова колеса 2 находятся над кольцевой. щелью 6, которая ближе всего находится к центру камеры 1 маши45 ны. При подаче пульпы в сегнерово

78 колесо 2 оно начинает вращаться за счет реактивного момента, возникающего при истечении пульпы из улиткообразных течек 3, которые равномерно распределяют пульпу по кольцевому желобу 5. Под действием центробежных сил упругие периферийные части 4 улиткообразных течек 3 начинают деформироваться (разгибаться), увеличивая тем самым расстояние от точки подачи питания на пенный слой до пеносборника 9.

При оптимальной подаче питания периферийные части 4 улиткообразных течек 3 сегнерова колеса 2 устанавливаются над средней частью кольцевого желоба 5, и нагрузка на единицу длины загрузочного порога соответствует оптимальной.

При увеличении расхода пульпы скорость вращения сегнерова колеса

2 возрастает. Соответственно возрастают и центробежные силы, действующие на периферийные части 4 улиткообразных течек 3. Они дополнительно деформируются (разгибаются) и питание на пенный слой начинает поступать через кольцевую щель 6, более уделенную от пеносборника 9, При этом длина фронта загрузки камеры 1 машины увеличивается, а удельная нагрузка, т.е. количество пульпы на единицу длины загрузочного порога, остается неизменной.

При снижении расхода пульпы скорость вращения сегнерова колеса 2 и центробежные силы, действующие на периферийные части 4 улиткообразных течек 3, уменьшаются. В этом случае они за счет эластичности материала отгибаются к центру камеры 1 машины и питание на пенный слой начинает поступать через кольцевую щель 6, расположенную ближе к пеносборнику

9. При этом длина фронта загрузки уменьшается, а удельная нагрузка на пену остается постоянной.

1 180078

Пипчание

Фиг.2

1180078

Тираж 524 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 5793/7

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Составитель Е. Тарасова

Редактор Ar. 111андор Техред Л.Микеш Корректор Е. Сирохман
