Реферат



УСТРОЙСТВО ДЛЯ ЗАЖИМА ДЕТАЛЕЙ , на корпусе которого установлена колонна с расположенным на ней подпружиненным зажимным элементом в виде прихвата с обоймой, предназначенной для взаимодействия с гайкой, отличающееся тем, что, с целью повышения надежности зажима деталей, оно снабжено дополнительным зажимным элементом, выполненным в виде установленного на обойме кулачка с криволинейной поверхностью. (Л сх 1й

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (5l)4 В 23 Я 3/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3724339/25-08 (22) 11.04,84 (46) 23.09 .85. Бюл. ¹ 35 (72) В.Н. Старков (71) Волгоградский филиал Централь" ного конструкторско-технологического бюро Госкомсельхоэтехники РСФСР . (53) 62.229.329(088 ° 8) (56) Авторское свидетельство СССР

¹ 856741, кл. В 23 Q 3/06, 1979.

Ансеров М.А. Приспособления для металлорежущих станков. — М.: Машгиэ, 1960, с. 82.

„„SU„„1180224 (54) (57) УСТРОЙСТВО ДЛЯ ЗАЖИМА ДЕТАЛЕЙ, на корпусе которого установлена колонна с расположенным на ней подпружиненным зажимным элементом в ви" де прихвата с обоймой, предназначенной для взаимодействия с гайкой, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности зажима деталей; оно снабжено дополнительным эажимным элементом, выполненным в виде установленного на обойме кулачка с криволинейной поверхностью.

11802

20

Составитель Л. Ярхо

Редактор Н. Данкулич Техред 0..-1oâæèé Корректор И. Эрдейи

Заказ 5808/14 Тираж 837 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектаня, 4

Изобретение относится к металлообработке и может быть использовано для зажима деталей в двух взаимно перпендикулярных плоскостях..

Цель изобретения — повышение надежности зажима деталей посредством обеспечения зажима детали в двух плоскостях.

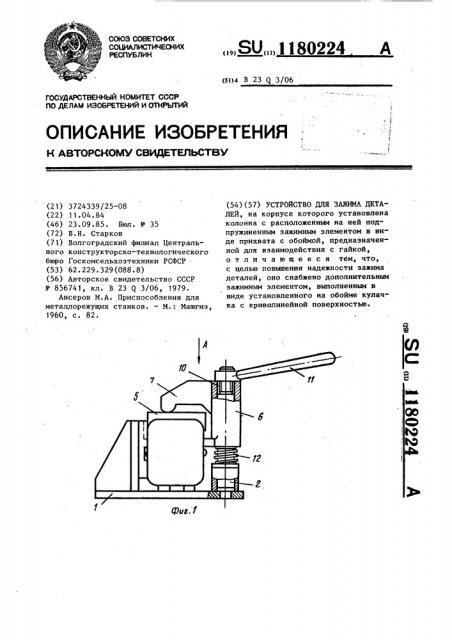

На фиг. 1 представлено устройство, общий вид; на фиг.. 2 — вид А на фиг.

Устройство содержит корпус 1, на котором смонтированы колонна 2, опоры 3 и упор 4, на которых базируется деталь 5. На колонне 2 сво" бодно установлена ббойма 6, выполненная заодно с зажимным элементом

7, выполненным в виде прихвата с дополнительным зажимным элементом 8 в виде кулачка, поверхность 9 которого выполнена по кривой, например по логарифмической спирали. Зажимной элемент 7 размещен в плоскости, 24 г перпендикулярной плоскости дополнительного эажимного элемента 8. Колонна 2 в верхней части снабжена резьбой 10, на которой установлена гайка 2 с рукояткой 11, а между обоймой 6 и корпусом 1 на колонне 2 размещена пружина 12.

Устройство работает следующим образом.

Деталь 5, например задний мост автомобиля, укладывается на опоры

3 устройства. При повороте за зажимной элемент 7 обоймы 6, дополнительным зажимным элементом 8 деталь 5 прикладывается к упору 4. При заворачивании гайки рукояткой 11 обойма

6 перемещается вниз и зажимной элемент 7 прижимает. деталь 5 к опорам 3.

По окончанию работ рукоятку 11 отворачивают и под действием пружины 12 обойма 6 возвращается в исходное положение.
