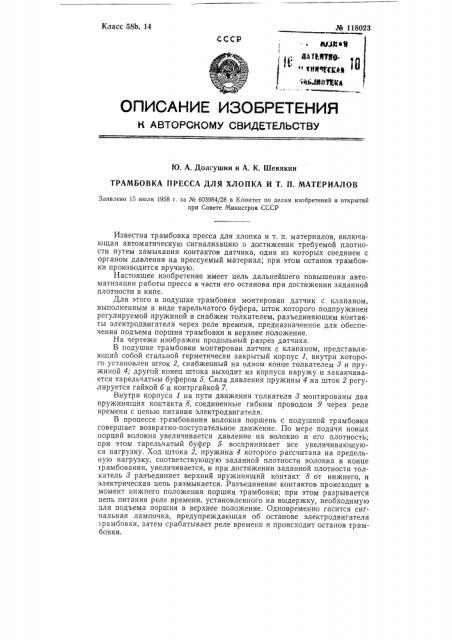

ОПИСАНИЕ ИЗОБРЕТЕНИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю. А. Долгушин и А. К. Шевякин

ТРАМБОВКА ПРЕССА ДЛЯ ХЛОПКА И T. П. МАТЕРИАЛОВ

Заявлено 15 июля 1958 r. за Ке 603984/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Известна трамбовка пресса для хлопка и т. п. материалов, включающая автоматическую сигнализацию о достижении требуемой плотности путем замыкания контактов датчика, один из которых соединен с органом давления на прессуемый материал; при этом останов трамбовки производится вручную.

Настоящее изобретение имеет цель дальнейшего повышения автоматизации работы пресса в части его останова при достижении заданной плотности в кипе.

Для этого в подушке трамбовки монтирован датчик с клапаном, выполненным в виде тарельчатого буфера, шток которого подпружинен регулируемой пружиной и снабжен толкателем, разъединяющим контакты электродвигателя через реле времени, предназначенное для обеспечения подъема поршня трамбовки в верхнее положение.

На чертеже изображен продольный разрез датчика.

В подушке трамбовки монтирован датчик с клапаном, представляющий собой стальной герметически закрытый корпус 1, внутри которого установлен шток 2, снабженный на одном конце толкателем 3 и пружиной 4; другой конец штока выходит из корпуса наружу и заканчивается тарельчатым буфером 5. Сила давления пружины 4 на шток 2 регулируется гайкой б и контргайкой 7.

Внутри корпуса 1 на пути движения толкателя 3 монтированы два пружинящих контакта 8, соединенные гибким проводом 9 через реле времени с цепью питания электродвигателя.

В процессе трамбования волокна поршень с подушкой трамбовки совершает возвратно-поступательное движение. По мере подачи новых порций волокна увеличивается давление на волокно и его плотность; при этом тарельчатый буфер 5 воспринимает все увеличивающуюся нагрузку. Ход штока 2, пружина 4 которого рассчитана на предельную нагрузку, соответствующую заданной плотности волокна в конце трамбования, увеличивается, и при достижении заданной плотности толкатель 3 разъединяет верхний пружинящий контакт 8 от нижнего, и электрическая цепь размыкается. Разъединение контактов происходит в момент нижнего положения поршня трамбовки; при этом разрывается цепь питания реле времени, установленного на выдержку, необходимую для подъема поршня в верхнее положение. Одновременно гасится сигнальная лампочка, предупреждающая об останове электродвигателя

1рамбовки, затем срабатывает реле времени и происходит останов трамбовки. № 118023

Предмет изобр етения

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Р. Б. Кауфман },р 988

Поди. к печ. 25.111-59 г.

Тираж 820 Цена 25 коп.

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 1541

Типография Комитета по делам изобретений и открытии прп Совете Министров СССР

Москва, Петровка, 14.

Трамбовка пресса для хлопка и т. п. материалов, включающая автомати11Ес дд...Сигнализацию о достижении требуемой плотности путем замыкан я контактов датчика, один из которых соединен с органом давления на йреСсуемый материал, отличающаяся тем, что, с целью повышения автоматизации работы пресса в части его останова при достижении заданной плотности в кипе, в подушке трамбовки монтирован датчик с клапаном, выполненным в виде тарельчатого буфера, шток которого подпружинен регулируемой пружиной и снабжен толкателем, разъединяющим контакты электродвигателя через реле времени, предназначенное для обеспечения подъема поршня трамбовки в верхнее положение.
