Устройство для центробежно-планетарной обработки деталей

Устройство для центробежно-планетарной обработки деталей

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ЦЕНТРОБЕЖНО1ШАНЕТАРНОЙ ОБРАБОТКИ ДЕТАЛЕЙ, содержащее смонтироваиньш на станине центральный вал с водилом, на котором установлено с возможностью планетарного вращения приспособление для размещения деталей, а также привод вращения , отличающееся тем, что, с целью повышения производительности обработки путем сообщения приспособлению дополнительных колебательных движений, водило вьтслнено в виде скобы, между стойками которой размещены приспособление и центральньш вал, а привод вращения установлен на полке скобы, при этом центральный вал одним концом шарнирно связан со станиной с возможностью совершения колебательных перемещений между введенными в устройство упора§ ми, размещенными на станине со стороны другого конца вала, упруго связан (Л ного со станиной. го 22 00 О N9 СП

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕ:КИХ

РЕСПУБЛИК

„„SU„„1180245 (5!)4 В 24 В 31/104

2 ф(с

/7s :

ОПИСАНИЕ ИЗОБРЕТЕНИЙ,: " Ц

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТКРЫТИЙ

К ABTOPCH0IVIV СВИДЕТЕЛЬСТВУ

14 15 (21) 3733814/25-08 (22) 06.03.84 (46) 23.09.85. Бюл. N - 35 .(72) В.А. Карпушин, В.Н. Мишута, В.П. Петрашевич и Г.В. Нехай (71) Белорусский ордена Трудового

Красного Знамени политехнический институт

3 (53) 621.924. 7(088.8) (56) Авторское свидетельство СССР

В 973318, кл. В 24 В 31/08, 1980. (54)(57) УСТРОЙСТВО ДЛЯ ЦЕНТРОБЕЖНОПЛАНЕТАРНОЙ ОБРАБОТКИ ДЕТАЛЕЙ, содержащее смонтированный на станине центральный вал с водилом, на котором установлено с воэможностью планетарного вращения приспособление для размещения деталей, а также привод вращения, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности обработки путем сообщения приспособлению дополнительных колебательных движений, водило выпслнено в виде скобы, между стойками. которой размещены приспособление и центральный вал, а привод вращения установ= лен на полке скобы, при этом центральный вал одним концом шарнирно связан со станиной с возможностью совершения колебательных перемещений между введенными в устройство упора-. ми, размещенными на станине со стороны другого конца вала, упруго связанного со станиной.

1180245

Составитель А. Букатов

Техред С Мигунова Корректор А.. Зимокосов

Редактор kI. Данкулич

Тираж 768 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 5810/15 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к устройствам для центробежно-планетарной обработки деталей гранулированной обрабатывающей средой в рабочих органах, совершающих планетарное вращение, и 5 может быть использовано для пластического деформирования внутренних поверхностей металлических деталей.

Цель изобретения — повышение производительности обработки путем сооб- 1О щения рабочему органу дополнительных движений.

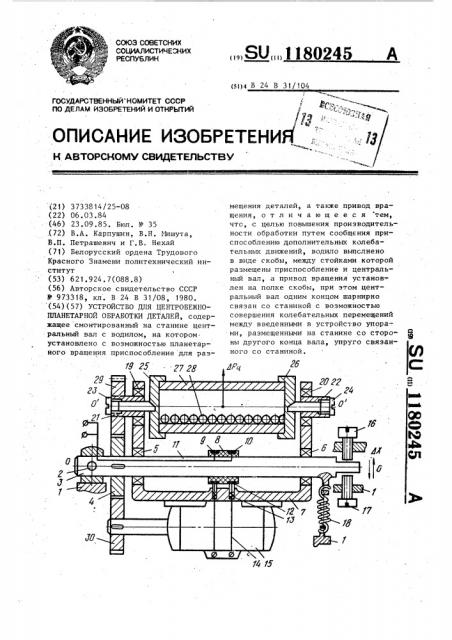

На чертеже изображено предлагаемое устройство для центробежно-планетарной обработки. 15

К станине 1 посредством оси 2 закреплен вал .3, к которому жестко крепится солнечная шестерня 4,,в подшипниках 5 и 6 закреплено водило 7,.изолирующее кольцо 8 с медными кольца- 20 ми 9 и 10, связанными проводом .11 с источником питания и взаимодействующими с подпружиненными щетками 12 и

13, соединенными проводами 14 с электродвигателем 15. Один конец вала

3 помещен между упорными винтами 16 и 17 и посредством упругого элемента 18 связан с основанием 1. В подшипниках 19 и 20 закреплены полые,: залы 21 и 22, в которых посредством правой и левой резьб вставлены оси

23 и 24 приспособления для закрепления деталей, содержащего крышки

25 и 26, между которыми размещают деталь 27 с шарами 28. Шестерня 4 связана с зубчатым колесом 29, жестко закрепленным на валу 21, и с зубчатым колесом 30, закрепленным на валу электродвигателя 15.

Устройство работает следующим образом.

Деталь 27 закрывают крышками 25 и 26, предварительно засыпав шары иэ стали Щх15 диаметром 3 — 5 мм на

15 — 30 7. объема внутренней полости детали. Посредством осей 23 и 24 закрепляют деталь 27 в центробежно-планетарном устройстве. Подают напряжение на двигатель 15. Деталь вращается вокруг осей 00 и 0 0 и совершает колебательное движение относительно

1, оси 2 на величину х, так как возникающая переменная сила и Р„вследствие несбалансированности центробежно-планетарного устройства сообщает перемещение вала 3 на угловую величину ах которую задают с помощью винтов 16 и 17.
