Реферат



ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ МЕХАНИЗМА ВОЗВРАТНО-ПОСТУПАТЕЛЬНОГО ДВИЖЕНИЯ по авт. св. № 1134836, отличающееся тем, что, с целью обеспечения возможности многофункциональногоиспользования, оно снабжено шестерней с хвостовиком, на наружной поверхности которого выполнена резьба, и гайкой с поводком, навинченной на хвостовик шестерни, а в торце ходовой гайки, противоположном кольцевому упору, выполнена цилиндрическая выточка с зубьями, при этом шестерня надета на ходовой винт с возможностью сопряжения своими зубьями с зубьями ходовой гайки. (Л сх о го ОС

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (з1)4 В 63 В 19/00//F 16 D 1/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

1Ц

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1134836 (21) 2680944/27-11 (22) 01.11.78 (46) 23.09.85. Бюл. № 35 (72) А. Е. Заводный и В. В. Лобанов (53) 629.12.011.83 (088.8) (56) Авторское свидетельство СССР № 1134836, кл. В 63 В 19/02, 31.07.78. (54) (57) ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ МЕХАНИЗМА ВОЗВРАТНО-ПОСТУПАТЕЛЬНОГО ДВИЖЕНИЯ

„„SU„„1180298 А по авт. св. № 1134836, отличающееся тем, что, с целью обеспечения возможности многофункционального использования, оно снабжено шестерней с хвостовиком, на наружной поверхности которого выполнена резьба, и гайкой с поводком, навинченной на хвостовик шестерни, а в торце ходовой гайки, противоположном кольцевому упору, выполнена цилиндрическая выточка с зубьями, при этом шестерня надета на ходовой винт с возможностью сопряжения своими зубьями с зубьями ходовой гайки.

1180298

Qluc 2

Изобретение относится к машиностроению и может быть применено в винтовых приводах различного назначения.

Цель изобретения — обеспечение возможности многофункционального использования.

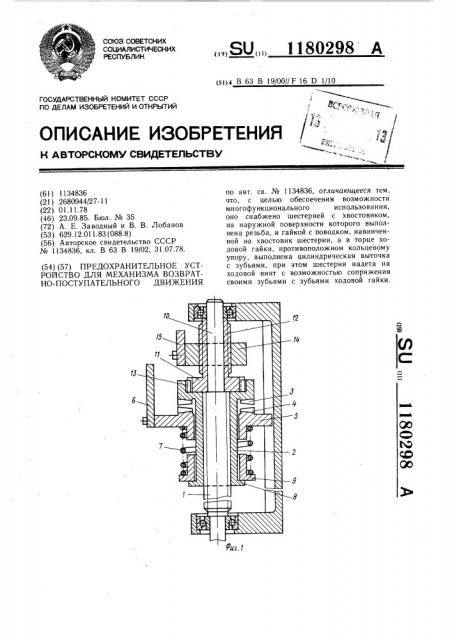

На фиг. 1 изображено предлагаемое устройство, общий вид, в разрезе; на фиг. 2пример его применения в опускном иллюминаторе; на фиг. 3 — сечение А — А на фиг. 2.

Предохранительное устройство содержит ходовой винт 1, ходовую гайку 2, жестко связанную с полумуфтой 3, входящей в зацепление с полумуфтой 4, концентрично размещенной на цилиндрической наружной поверхности гайки 2. Полумуфта 4 жестко связана с ползуном 5, перемещаюшим стекло 6. Пружина 7, удерживающая полумуфты 3 и 4 в зацеплении, размещена между. полумуфтой 4 и кольцевым упором 8 на гайке 2, на который она опирается с помощью втулки 9. На цилиндрическом конце 10 ходового винта 1 размешена шестерня ! 1 с хвостовиком 12, имеющим наружную резьбу. Зубья шестерни 11 в крайнем положении ходовой гайки 2 входят в зацепление с зубьями цилиндрической проточки

13 в торце гайки 2, противоположном кольцевому упору 8. На резьбу хвостовика 12 навинчена гайка 14 с поводком 15, приводящим в действие задрайки 16 опускного стекла 6.

Устройство работает следующим образом

При вращении ходового винта 1 ходовая гайка 2 поступательно перемещает объект (стекло) 6 за счет зацепления ее полумуфты 3 с полумуфтой 4, связанной с невращающимся ползуном 5.

После подъема перемещаемого объекта (стекла) 6 в крайнее верхнее положение при дальнейшем врашении винта 1 ходовая гайка 2 продолжает перемешаться вверх, сжимая пружину 7.

Зубья цилиндрической проточки 13 входят в зацепление с зубьями шестерни 11.

Когда полумуфты 3 и 4 выходят из зацепления, шестерня 11 и ходовая гайка 2 начинают врашаться совместно с ходовым !

О винтом 1 за счет упора ходовой гайки 2 в торец шестерни 11. Гайка 14 перемещается по резьбе хвостовика 12 и через поводок 15 приводит в действие задрайки 16 опускного стекла 6.

При вращении ходового винта 1 в обратном направлении происходит сначала отдраивание стекла иллюминатора, а затем, когда гайка 14 упирается в шестерню

11, вращение шестерни 11 прекращается, и ходовая гайка 2 начинает перемещаться

20 по винту 1, вводя полумуфты 3 и 4 в зацепление и выводя из зацепления зубья шестерни 11 и цилиндрической проточки 13.

Применение предлагаемого предохранительного устройства в механизмах возвратно-поступательного движения обеспечивает многофункциональность использования привода. Например, в винтовом приводе стекла опускного судового иллюминатора. кроме защиты стекла от ударов в препятствие, предохранительное устройство обесзп печивает задраивание и отдраивание иллюминатора тем же приводом, что повышает эффективность дистанционного управления и электрического привода стекла, улучшает эксплуатационные характеристики иллюминатора.
