Реферат



Класс 21d, 5l

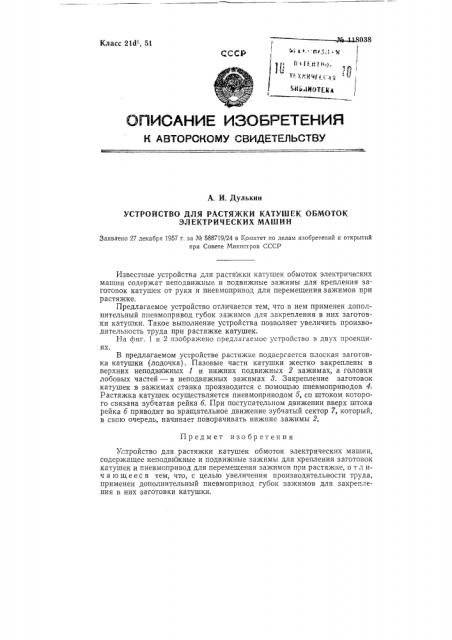

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. И. Дулькин

УСТРОЙСТВО ДЛЯ РАСТЯЖКИ КАТУШЕК ОБМОТОК

ЭЛЕКТРИЧЕСКИХ МАШИИ

Заявлено 27 декабря 1957 г. за ¹ 588719/24 в Г омитет по делам изобретений и открытий при Совете Министров СССР

Известные устройства для растяжки катушек обмоток электрических машин содержат неподвижные и подвижные зажимы для крепления заготовок катушек от руки и пневмопривод для перемещения зажимов при растяжке.

Предлагаемое устройство отличается тем, что в нем применен дополнительный пневмопривод губок зажимов для закрепления в них заготовки катушки. Такое выполнение устройства позволяет увеличить производительность труда при растяжке катушек.

На фиг. 1 и 2 изображено предлагаемое устройство в двух проекциях.

В предлагаемом устройстве растяжке подвергается плоская заготовка катушки (лодочка) . Пазовые части катушки жестко закреплены в верхних неподвижных 1 и нижних подвижных 2 зажимах, а головки лобовых частей — в неподвижных зажимах 8. Закрепление заготовок катушек в зажимах станка производится с помощью пневмоприводов 4.

Растяжка катушек осуществляется пневмоприводом 5, со штоком которого связана зубчатая рейка б. При поступательном движении вверх штока рейка б приводит во вращательное движение зубчатый сектор 7, который, в свою очередь, начинает поворачивать нижние зажимы 2.

Предмет изобретения

Устройство для растяжки катушек обмоток электрических машин, содержащее неподвижные и подвижные зажимы для крепления заготовок катушек и пневмопривод для перемещения зажимов при растяжке, о т л ич а ю щееся тем, что, с целью увеличения производительности труда, применен дополнительный пневмопривод губок зажимов для закрепления в них заготовки катушки.
