Реферат



КРАН, содержащий установленную в корпусе поворотную пробку с хвостовиком, кинематически связанным с поворотной рукояткой привода, отличающийся тем, что, с целью снижения приводного усилия, ось вращения рукоятки смещена относительно оси хвостовика и шарнирно закреплена на корпусе, на хвостовике жестко закреплена вилка с продольным пазом, в котором подвижно размещен ползун, шарнирно связанный с рукояткой привода в средней ее части. (Л с

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (l9) (1)) ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHGMV СВИДЕТЕЛЬСТВУ (21) 3525324/25-08 (22) 26.10.82 (46) 23.09.85. Бюл. Ф 35 (72) Г.И. Липатов и 10.Д. Жилин (53) 621,646(088.8) (56) Патент ФРГ )1- 1115545, кл, 47 g 45/03, опублик. 1962.

Промышленная трубопроводная арматура. Каталог, ЦИНТИХимнефтемаш. K.:

1972, ч. I, с, 41. (5))4 F 16 К 31/52/ F 16 К 5 06 (54) (57) КРАН, содержащий установленную в корпусе поворотную пробку с хвостовиком, кинематически связанным с поворотной рукояткой привода, о т— л и ч а ю шийся тем, что, с целью снижения приводного усилия, ось вращения рукоятки смещена относительно оси хвостовика и шарнирно закреплена на корпусе, на хвостовике жестко закреплена вилка с продольным пазом, в котором подвижно размещен ползун, шарнирно связанный с рукояткой привода в средней ее части.

80628

Составитель Г. Иванов

Техред А.Бабинец

Редактор С. Патрушева

Корректор Л. Пилипенко

Заказ 5904/34 Тираж 897 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

1 11

Изобретение относится к трубопроводной арматуре и может быть использовано для уменьшения усилия на рукоятке привода поворотного запорного органа за счет смещения оси вращения рукоятки относительно оси вращения запорного органа и кинематической связи рукоятки с вилкой, жестко закрепленной на хвостовике запорного органа.

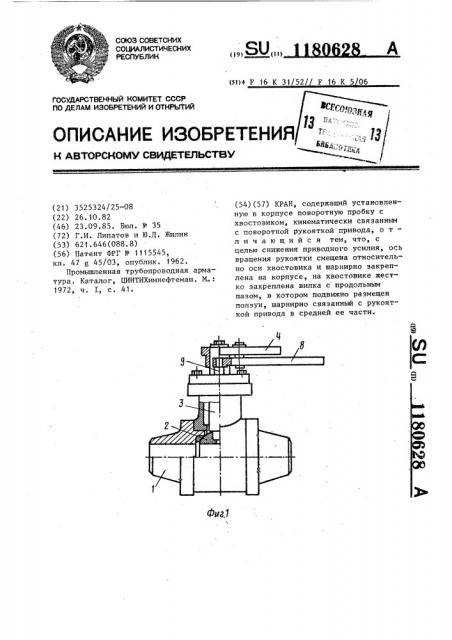

На фиг. 1 изображен кран, общий вид; на фиг. 2 — то же, вид сверху.

Кран содержит корпус 1, в котором установлена поворотная шаровая пробка 2, снабженная хвостовиком 3.

На хвостовике 3 жестко закреплена вилка 4 с продольным пазом 5, в котором подвижно установлен ползун

6, связанный шарниром 7 с рукояткой

8 в средней ее части. Поворотная ось 9 рукоятки 8 смещена относительно оси хвостовика 3 и закреплена на корпусе 1.

При вращении рукоятки 8 усилие привода через шарнир 7 и ползун 6 передается на вилку 4, жестко связан10 ную с пробкой 2. Соотношение углов поворота рукоятки 8 и вилки 4 в процессе управления пробкой 2 меняется так, что в начале открытия и закрытия крана, т.е . когда сопротивление

15 повороту пробки 2 максимально, обеспечивается максимальное приводное усилие на хвостовике 3 пробки 2.
