Способ измерения конических колес и устройство для его осуществления

Способ измерения конических колес и устройство для его осуществления

Иллюстрации

Показать все

Реферат



1. Способ измерения конических колес, заключаюшийся в том, что на зубчатом венKI це устанавливают измерительный ролик и измеряют расстояние между ним и базовым торцом, отличающийся тем, что, с целью повышения точности измерения, измерительный ролик устанавливают на поверхности конуса верш1Ш так, что точка контакта лежит в плоскости, проходяшей через середину пятна контакта, а отклонение расстояния между роликом и базовым торцом определяют в плоскости пересечения конуса выступов и вспомогательного конуса . (Л 00 о Од 00

„„SU„„3 т 86673

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (5I)4 G 01 В 5/20

ОПИСАНИЕ ИЗОБРЕТЕНИИ;.:

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬ ТИЙ (21) 3696299/25-28 (22) 26,01.84 (46) 23.09.85. Бюл. Р 35 (72) Б. И. Яшин и Л. И. Яшина (53) 531.717.-2:621.833 (088.8) (56) Авторское свидетельство СССР и 441441, кл . G 01 В 5/20, 1972. (54) СПОСОБ ИЗМЕРЕНИЯ КОНИЧЕСКИХ

КОЛЕС И УСТРОЙСТВО ДЛЯ ЕГО ОСУ1цЕСТВЛЕНИЯ. (57) l. Способ измерения конических колес, заключающийся в том, что на зубчатом венце устанавливают измерительный ролик и измеряют расстояние между ним и базовым торцом,отличающийся тем, что, с целью повышения точности измерения, измерительный ролик устанавливают на поверхности конуса верцшн так, что точка контакта лежит в плоскости, проходящей через середину пятна контакта, а отклонение расстояния между роликом и базовым торцом определяют в плоскости пересечения конуса выступов и вспомогательного кону-! са.

1180673

Нс сх

6 х со6 Sà

= „ ñîá >-("-1 .51п о ) где С

2. Устройство для измерения конических колес, содержащее базовую стойку с крон4 штейном, отсчегный механизм, закрепленный на кронштейне с возможностью перемещения вдоль его оси и измерительный ролик, о тИзобретение относится к машиностроению, а именно средствам и методам измерения зубчатых колес.

Цель изобретения — повышение точности измерения. 5

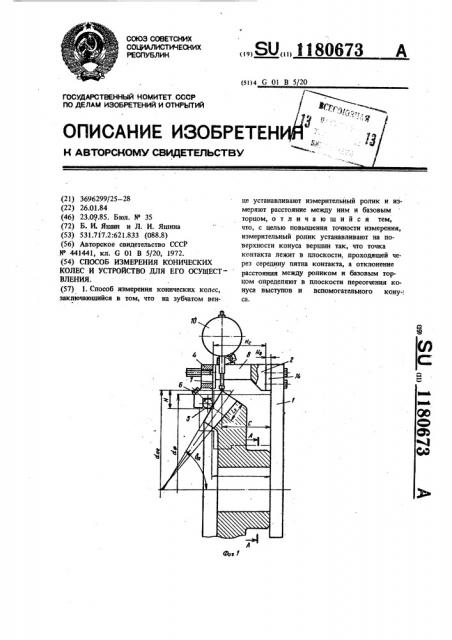

На фиг. 1 изображено устройство для осуществления. способа измерения конических колес, обший вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — разрез А — А на фиг. 1; на фиг, 4 — вариант соединения базовой стойки и кронштейна при измерении конического колеса с короткой ступицей.

Устройство для осуществления способа измерения конических колес содержит базовую стойку 1, на которой закреплен кронштейн 2, 15 к последнему болтами 3 прикреплена ползушка 4, несущая измерительный ролик 5 (цельный), закрепленный болтом 6. Ползушка 4 имсет возможность перемещения параллельно базовой стойке 1 посредством предусмотрен- 20 ного на ней выступа 7 по пазу 8 кронштейна 2. На кронштейне 2 параллельно базовой стойке 1 установлен в державке 9 отсчетный механизм 10 (индикатор). Державка 9 установлена так, что имеет возможность перемещения по пазам 11 и может переставляться по кронштейну 2, для чего предусмотрены резьбовые отверстия 12 и болты 13. С целью настройки устройства для измерения конических колес. практически любой конструкции и раз- . меров между кронштейном 2 и базовой стойкой 1 предусмотрена вставка 14, размер которой определяется по формуле расстояние от базового торца (базовой плоскости конического колеса) до плоскости внешней окружности вершин зубьев; расстояние от внешнего торца зу 4р ба до измерительного сечения зуба колеса; угол конуса вершин; радиус измерительного ролика (величина постоянная для данного экземпляра устройства); л и ч а ю ш е е с я тем, что, с целью повышения точности, оно снабжено ползушкой, установленной на торце кронштейна с возможностью перемешения перпендикулярно его оси, а измерительный ролик закреплен на ползушке. расстояние от основания кронштейна до измерительного ролика (величина постоянная для данного экземпляра устройства); где о — угол делительного конуса.

Способ реализуется следуюшим образом.

Измерительный ролик 5 устанавливают на поверхности конуса вершин так, что точка его контакта с колесом лежит в плоскости, проходящей через середину пятна контакта, а расстояние между роликом 5 и базовым торцом определяют в плоскости пересечения конуса выступов и вспомогательного конуса.

Для этого устройство устанавливают на измеряемое коническое зубчатое колесо (или заготовку конического колеса) так, чтобы базовая стойка 1 плотно прилегала к базовому торцу (базовой плоскости) колеса, и перемешают вдоль него (торца) до тех пор, пока измерительный ролик 5 не коснется конуса вершин. В этом положении индикатор

10 устанавливают так, чтобы его измерительный шуп установился на всегда имеюшийся цилиндрический участок заготовки (шириной

0,3 — 0,8 мм), используемый для измерения внешнего диаметра вершин (перед обточкой конусов) . При настройке устройства вне рабочего места расстояние Н рь, между роликом 5 и шупом определяют по формуле

После этого устройство снимают с измеряемого колеса. Затем гладкий точный цилиндр (или специальный ступенчатый точный цилиндр) прикладывают торцом к базовой стойке 1, а цилиндрической поверхностью - к нижней образующей измерительного ролика 5, и настраивают индикатор 10 на ноль. Настроенное таким образом устройство снова устанавливают на коническое колесо (или заготовку) 3 1180673 4 так, чтобы базовая стойка 1 прилегала к ба- Отсчет отклонения индикатора ведется с учезовому торцу колеса, а измерительный ролик том фактического Jz или

5 касался конуса вершин. По индикатору счи- Для обеспечения воэможности подрезания тывают отклонения монтажного размера. Об- базового торца устройство располагают так, рабатывают (подреэают) базовый торец коле- 5 чтобы измерительный ролик 5 находился в са до тех пор, пока индикатор 10 не покажет пространстве между кулачками патрона, в ноль. Диаметры о — внешний диаметр вера котором закрепляют заготовку, шин, о — диаметр фаски (если на колесе Для обеспечения возможности обработки снята фаска, специально предусмотренная для базового торца при установке заготовки.на

Т притупления угла), должны быть измерены 1ð оправке базовой стойке 1 предусматривают с точностью и 0,01 мм (обычно микрометром). вырез для оправки (фиг. 3).

9 71 rz

Щиг.4
