Класс 42h, 34„ ьШ„3оЗИ М

Hi7E57801 тенннннхви 1, БИБЛИОТЕКА

СССР

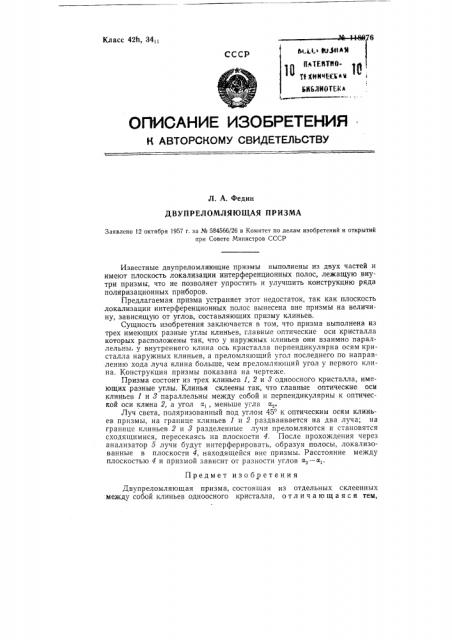

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСХОМУ СВИДЕТЕЛЬСТВУ

Л. А. Федин

ДВУПРЕЛОМЛЯЮЩАЯ ПРИЗМА

Заявлено l2 октября 1957 r. за Ма 584566/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Предмет изобретения

Двупреломляющая призма, состоящая из отдельных склеенных между собой клиньев одноосного кристалла, отличающаяся тем, Известные двупреломляющие призмы выполнены из двух частей и имеют плоскость локализации интерференционных полос, лежащую внутри призмы, что не позволяет упростить и улучшить конструкцию ряда поляризационных приборов.

Предлагаемая призма устраняет этот недостаток, так как плоскость локализации интерференционных полос вынесена вне призмы на величину, зависящую от углов, составляющих призму клиньев.

Сущность изобретения заключается в том, что призма выполнена из трех имеющих разные углы клиньев, главные оптические оси кристалла которых расположены так, что у наружных клиньев они взаимно параллельны, у внутреннего клина ось кристалла перпендикулярна осям кристалла наружных клиньев, а преломляющий угол последнего по направлению хода луча клина больше, чем преломляющий угол у. первого клина. Конструкция призмы показана на чертеже.

Призма состоит из трех клиньев 1, 2 и 8 одноосного кристалла, имеющих разные углы. Клинья склеены так, что главные оптические оси клиньев 1 и 8 параллельны между собой и перпендикулярны к оптической оси клина 2, а угол а,, меньше угла а,.

Луч света, поляризованный под углом 45 к оптическим осям клиньев призмы, на границе клиньев 1 и 2 раздваивается на два луча; на границе клиньев 2 и 8 разделенные лучи преломляются и становятся сходящимися, пересекаясь на плоскости 4. После прохождения через анализатор 5 лучи будут интерферировать, образуя полосы, локализованные в плоскости 4, находящейся вне призмы. Расстояние между

IIJIocKocTbIo 4 H IlpH3MQII зависит QT p33HocTH углов № 118076 что, с целью расположения вне призмы плоскости локализации интерференционных полос, призма выполнена из трех имеющих разные углы клиньев, главные оптические оси кристалла которых расположены так, что у наружных клиньев они взаимно параллельны, у внутреннего клина ось кристалла перпендикулярна осям кристалла наружных клиньев, а преломляющий угол последнего по направлению хода луча клина больше, чем преломляющий угол у первого клина.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Н. С. Кутафина Гр. 170

Ин фор м ацион но-издательский отдел.

Объем 0,17 п. л. Зак. 1226

Поди. к печ. 11.111-59 г.

Тираж 810 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Минястров СССР

Москва, Петровка, 14.
