Реферат



УСТРОЙСТВО ДЛЯ УЛЬТРАЗВУКОВОГО КОНТРОЛЯ ИЗДЕЛИЙ, содержащее основание с установленным на нем приводом, соединенную с основанием локальную иммерсионную ванну с упругим уплотнением, установленные в ней ультразвуковые преобразователи и закрепленный на локальной иммерсионной ванне механизм ориентации ультразвуковых преобразователей , отличающееся тем, что, с целью повышения качества контроля, локальная иммерсионная ванна вьшолнена в виде жестко соединенной с основанием крышки, жестко соединенных с основанием и с крьш1кой стенок и подвижно соединенных со стенками подпружиненных относительно крьшгки вертикальных планок, соединенных между собой замками, образованными продольными выступами одной планки и пазами соседней планки, и шарнирно соединенного с планками и стенками эластичного дна с отверстиями под ультразвуковые преобразователи, i а механизм ориентации ультразвуковых преобразователей выполнен в ви (Л де жестко соединенного с планкойкронштейна , жестко соединенной с ним -ходовой гайки и взаимодействующего с ней ходового винта, шарнирно соединенного с ультразвуковым преобразователем. 00 о д 00 00

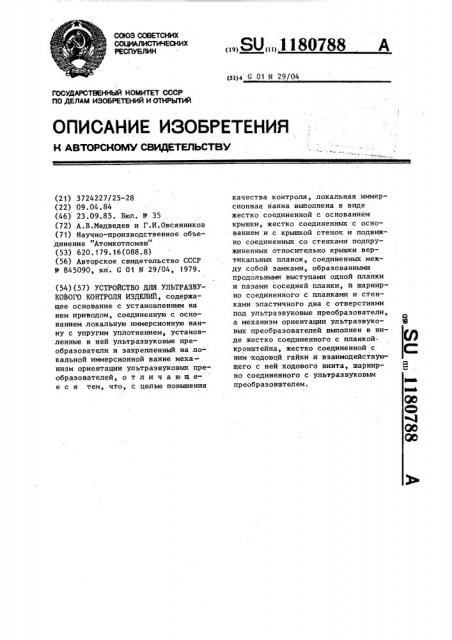

СООЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1)4 G 01 N 29/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И- ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3724227/25-28 (22) 09.04.84 (46) 23.09.85. Бюл. И - 35 (72) А.В.Медведев и Г.И.Овсянников (71) Научно-производственное объединение "Атомкотломаш" (53) 620.179.16(088.8) (56) Авторское свидетельство СССР

9 845090, кл . G 01 N 29/04, 1979. (54)(57) УСТРОЙСТВО ДЛЯ УЛЬТРАЗВУКОВОГО КОНТРОЛЯ ИЗДЕЛИЙ, содержащее основание с установленным на нем приводом, соединенную с основанием локальную иммерсионную ванну с упругим уплотнением, установленные в ней ультразвуковые преобразователи и закрепленный на локальной иммерсионной ванне механизм ориентации ультразвуковых преобразователей, о т л и ч а ю щ ее с я тем, что, с целью повышения

„„SU „„1180188 качества контроля, локальная иммерснонная ванна выполнена в виде жестко соединенной с основанием крышки, жестко соединенных с основанием и с крышкой стенок и подвижно соединенных со стенками подпружиненных относительно крышки вертикальных планок, соединенных между собой замками, образованными продольными выступами одной планки и пазами соседней планки, и шарнирно соединенного с планками и стенками. эластичного дна с отверстиями под ультразвуковые преобразователи, а механизм ориентации ультразвуковых преобразователей выполнен в виде жестко соединенного с планкой кронштейна, жестко соединенной с ним ходовой гайки и взаимодействующего с ней ходового винта, шарнирно соединенного с ультразвуковым преобразователем.

1180788

Изобретение относится к устройствам неразрушающего контроля ультразвуковым методом и может быть использовано в различных областях машиностроения для контроля изде- 5 лий с криволинейной поверхностью, в частности для обнаружения трещин, раковин и т.д.

Целью изобретения является повьппение качества контроля за счет совершенствования конструкции локальной иммерсионной ванны и .механизма ориентации ультразвуковых преобразователей.

На фиг.1 изображено устройство для ультразвукового контроля изделий, общий вид; на фиг.2 — вид А на фиг.1; на фиг.3 — вид Б на фиг.1.

Устройство содержит основание 1 с установленными на нем приводом 2, соединенную с основанием 1 локальную иммерсионную ванну 3 с упругим уплотнением 4, установленные в ней ультразвуковые преобразователи 5, жестко соединенную с основанием 1 крьппку 6, жестко соединенные с основанием 1 и с крышкой 6 стенки 7 иммерсионной ванны 3 и подвижно соединенные со стенками 7 подпружиненные относительно крышки 6 вертикаль- З0 ные планки 8, соединенные между собой замками, образованными продольными выступами 9 одной планки 8 и пазами 10 соседней планки 8, шарнирно соединенное с планками 8 и стен- 35 ками 7 эластичное дно 11 с отверстиями 12 под ультразвуковые преобразователи 5, механизм ориентации ультразвуковых преобразователей 5, выполненный в виде жестко соединенного с 40 планкой 8 кронштейна 13, жестко соединенной с ним ходовой гайки 14 и взаимодействующего с ней ходового винта 15, шарнирно соединенного с ультразвуковым преобразователем 5. 45

Кроме того, устройство содержит жестко соединенные с основанием 1 пррушины 16, вставленные в них с воэможностью перемещения направляющие

17, жестко соединенный с направляю- 50 щими 17 держатель 18, жестко соединенное с держателем 18 расположенное на равном расстоянии от направляющих 17 ушко 19, шарнирно соединенный с ушком 19 шток 20 привода 2, 55 соединенный с держателем 18 сканирующий механизм 21, ось 22 ушка 19 и штока 20, рабочая часть планок 8 имеет вырез 23, в который с помощью штырей 24 вставлено упругое уплотнение 4, планки 8 имеют внутренние

25 и наружные 26 углубления, в которых размещены стяжки 27, каждая планка 8 снабжена пружиной 28, размещенной между планкой 8 и крьппкой

6, эластичное дно 11 прикреплено к стенкам 7 с помощью фиксаторов 29, а к планкам 8 — с помощью перекладки

30, ходовой винт 15 снабжен штурвалом 31 и шарниром 32 с осью 33 для скрепления с ползуном 34, находящимся с возможностью перемещения в продольном пазу 35 ультразвукового преобразователя 5. Ограничитель 36 .с продольным отверстием 37 для шарнира 32 предохраняет от выпадания ползун 34 из продольного паза 35. Устройство снабжено штуцером 38 для подачи в локальную иммерсионную ванну

3 контактной жидкости 39 и контролируемым издепием 40.

Устройство работает следующим образом.

Перед началом контроля устройство с помощью сканирующего механизма

21 подается к зоне контроля контролируемого изделия 40, после чего подачей воздуха в привод 2 оно опускается на контролируемое изделие 40 за счет выдвигания штока 20, соединенного через ось 22 и ушко 19 с держателем 18> к которому прикреплен сканирующий механизм 21.

Равномерное без перекоса опускание основания 1 в направлении контролируемого изделия 40 достигается эа счет скольжения направляющих 17 внутри проушин 16.

Вместе с основанием 1 происходит опускание жестко соединенных с ним крышки 6 и стенок 7, а также подвижно соединенных с ними вертикальных планок 8 и эластичного дна 11, образующих совместно локальную иммерсионную ванну 3.

Первыми в процессе опускания касаются контролируемого изделия 40 вертикальные планки 8, которые эа счет наличия в них пазов,10 и входящих в них выступов 9, сжимая пружины

28, устанавливаются по профилю контролируемого изделия 40. Удержание планок 8 прижатыми одна к другой в процессе их перемещения обеспечивается также наличием в них внутрен3 11 них 25 и наружных 26 углублений, в которых размещены стяжки 27.

За счет того, что с планками 8 с помощью перекладки 30 соединено эластичное.,цно 11, прикрепленное также с помощью фиксатора 29 к стен кам 7 ° оно также прогибается по форме контролируемого изделия 40.

Дополнительная герметизация локальной иммерсионной ванны 3 относительно контролируемого изделия 40 достигается за счет упругого уплотнения 4, уложенного в вырезы 23 планок 8 и скрепленного с ними штырями 24. Одновременно в зону контроля подводятся ультразвуковые преобразователи 5, размещенные в отверстиях 12. эластичного дна 11 и прикрепленные с ходовым винтом. 15 с помощью шарнира 32 через оси 33.

Установка определенного угла ввода ультразвуковых колебаний в контролируемое изделие 40 осуществляется поворотом штурвалов 31 и вращением ходовых винтов 15 в ходовых гайках 14, закрепленных на кронштей80788 4

;нах 13. При этом за счет наличия в ! ультразвуковом преобразователе 5 продольного паза 35 шарнир 32 перемещается вверх или вниз. При перемещении его вниз ультразвуковой преобразователь 5 увеличивает угол относительно нормали изделия 40, так как закрепленный в этом шарнире 32 ползун 34 перемещается вниз — в про10 дольном пазу 35. Это происходит эа счет того, что ползун 34 и ось 33 вращения ультразвукового преобразователя 5 расположены в разных плоскостях, а также тем, что ось 33

15 и пара ходовой винт 15 — ходовая гайка 14 закреплены на разных парах планок 8. Ограничитель 36 с продольным отверстием 37 предохраняет выпадание ползуна 34 из продольного

>О паза 35.

После настройки ультразвуковых преобразователей 5 через штуцер 38 в локальную иммерсионную ванну 3 д подается контактная жидкость 39 и осуществляется контроль.

1180788! 80788

ЮидА

Фиг. 2

1180788

ЮиУК

2Л 12 Х

Я 4 2Ë 9 Ю 24
