1. РЕГУЛЯТОР РАСХОДА, содержащий первый корпус с входным и выходным патрубками, между которыми установлен регулирующий орган, чувствительный элемент, выполненньй в виде сильфона, установленного в первом корпусе и сужающее устройство , установленное на входном патрубке, отличающийся тем, что, с целью повьшения точности , регулирующий орган выполнен в виде соосно расположенных трубчатых , элементов, первый из которых размещен со стороны входного патруб ,ка и укреплен неподвижно относительно первого корпуса, а BTOpofi установлен в первом корпусе с калиброванным зазором и соединен с дном сипьфона, причем полость, образованная сильфоном и первым корпусом , соединена с входным патрубком до сужающего устройства, а внутренняя полость сильфона соединена с вторым трубчатым элементом. 2.Регулятор ПОП.1, отличающийся тем, что, с целью повышения надежностирегулятора, часть второго трубчатого элемента, «S соединенная с дном сильфона, выполнена в виде второго корпуса. 3.Регулятор по ПП.1 и 2, о т личающиййя тем, что внутренний диаметр рабочего торца второго трубчатого элемента равен внешнему диаметру этого трубчатого элемента. 00 4.Регулятор по пп.1-3, о т л ио чающийся тем, что, с целью СХ) упрощения настройки регулятора, 4ib между сужающим устройством и первым СО трубчатым элементом установлено регулируемое гидравлическое сопротивление .

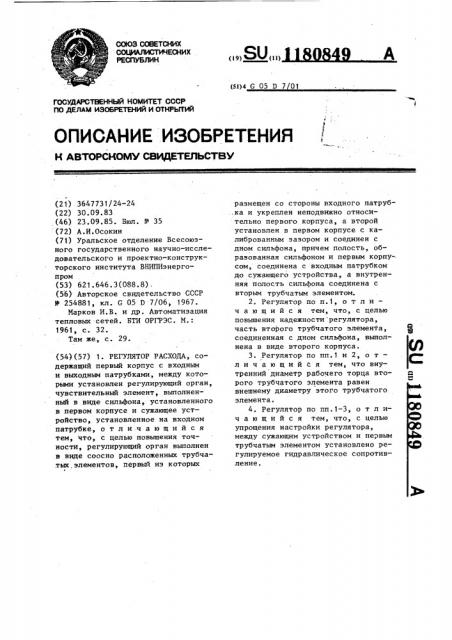

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН ((9) (1)) (51)4 С 05 D 7 01

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOh6Y СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3647731/24-24 (22) 30.09.83 (46) 23.09.85. Бюл. N- 35 (72) А.И.Осокин (71) Уральское отделение Всесоюзного государственного научно-исследовательского и проектно-конструкторского института ВНИПИэнергопром (53) 621.646.3(088.8), (56) Авторское свидетельство СССР

В 254881, кл. G 05 D 7/06, 1967.

Марков И.В. и др. Автоматизация тепловых сетей. БТИ ОРГРЭС. M.:

1961, с. 32.

Там же, с. 29. (54)(57) 1. РЕГУЛЯТОР РАСХОДА, содержащий первый корпус с входным и выходным патрубками, между которыми установлен регулирующий орган, чувствительный элемент, выполненный в виде сильфона, установленного в первом корпусе и сужающее устройство, установленное на входном патрубке, отличающийся тем, что, с целью повышения точности, регулирующий орган выполнен в виде соосно расположенных трубча.тых,элементов, первый из которых размещен со стороны входного патруб.,ка и укреплен неподвижно относительно первого корпуса, а второй установлен в первом корпусе с калиброванным зазором и соединен с дном сильфона, причем полость, образованная сильфоном и первым корпу-. сом, соединена с входным патрубком до сужающего устройства, а внутренняя полость сильфона соединена с вторым трубчатым элементом.

2. Регулятор по п.1, о т л и— ч а ю шийся тем, что, с целью повышения надежности регулятора, часть второго трубчатого элемента, соединенная с дном сильфона, выполнена в виде второго корпуса.

3. Регулятор по пп.1 и 2, о т— л и ч а ю шийся тем, что внутренний диаметр рабочего торца второго трубчатого элемента равен внешнему диаметру этого трубчатого элемента.

4. Регулятор по пп.1-3, о т л ич а ю шийся тем, что, с целью упрощения настройки регулятора, между сужающим устройством и первым трубчатым элементом установлено регулируемое гидравлическое сопротивление.

1180849 г

Изобретение относится к автоматике и может быть применено для регулирования расхода воды в тепловых сетях и в узлах вводов отопительных систем.

Целью изобретения является повы-. шение точности надежности и упрощение настройки регулятора.

На чертеже изображена конструктивная схема предлагаемого регулятора расхода.

Регулятор содержит корпус 1 с входным 2 и выходным 3 патрубками, между которыми установлен регулирующий орган, выполненныи в виде

15 соосно расположенных трубчатых элементов 4 и 5. Трубчатый элемент 4 расположен со стороны входного патрубка 2 и установлен неподвижно от, носительно корпуса 1. Часть трубчато- о го элемента 5 выполнена.в виде кор пуса 6, расположенного внутри корпуса 1. Корпус 6 соединен с дном 7 сильфона 8, являющегося чувствитель25 ным элементом регулятора. Сильфон 8 крепится к корпусу 1. Рабочий торец

9 трубчатого элемента 5 имеет диаметр, равный внешнему диаметру этого трубчатого элемента. На входном патрубке 2 регулятора установлено сужающее устройство 10. Полость 11, образованная сильфоном и первым корпусом, соединена с помощью соединительной трубки 12 с входным патрубком 2 до сужающего устройства 10 35

Внутренняя полость 13 сильфона 8 соединена с трубчатым элементом 5 с помощью отверстий 14. Иежду сужающим устройством 10 и трубчатым элементом 4 установлено регулируемое 40 гидравлическое сопротивление 15. Полость между корпусом 1 и сильфоном

8 снабжена воздушником, выполненным в виде сквозного отверстия 16 в корпус 1. Трубчатый элемент 5 установ — 45 лен в корпусе 1 с калиброванным зазором 17.

Регулятор работает следующим образом.

Подводимый к регулятору поток во- 50 ды проходит входной патрубок 2, сужающее устройство 10, регулируемое гидравлическое сопротивление 15, первый трубчатый элемент 4. После этого основная часть потока через зазор меж; ду трубчатыми элементами 4 и 5 истекает в корпус 1 и через выходной патрубок 3 покидает регулятор. Незначительная часть потока воды по второму трубчатому элементу 5 попадает в корпус 6, из него через отверстия

14 и калиброванный зазор 17 между корпусом 1 и вторым трубчатым элементом 5 истекает в корпус 1 и соединяется с основным потоком. При этом давление воды в корпусе 6 и в полости

13 между сильфоном 8 и корпусом 6 одинаково, так как отверстия 14 для незначительного потока гидравли еского сопротивления не представляют.

Расход, этой части потока обуславливается величиной и длиной калиброванного зазора 6 между корпусом 1 и трубчатым элементом 5. Таким образом, давление в полости 13 равно давлению воды во входном патрубке за вычетом гидравлических потерь в сужающем устройстве и регулируемом гидравлическом сопротивлении.

Поскольку полость соединена с помощью соединительной трубки 12 с входным патрубком, то на дне сильфона образуется перепад давления, равный сумме указанных потерь. Этот перепад давления зависит от расхода воды через регулятор и управляет им.

Например, при увеличении давления перед регулятором несколько увеличивается расход через сужающее устройство и регулируемое сопротивле— ние и, следовательно, перепад давления на дне сильфона. Этот перепад направлен в сторону уменьшения зазора между трубчатыми элементами. Таким образом, поддерживается постоянство расхода.

Поскольку перепад давления на сильфоне 8, определяемый указанными потерями, может быть задан сколь угодно малым, то и толщина стенок сильфона, а следовательно, его жесткость удовлетворяют заданной малой неравномерности поддержания расхода.

Таким образом, достигается повышение точности регулятора.

С помощью массы второго корпуса с заключенной в нем водой устраняется вибрация второго трубчатого элемента, которая возникает от динамического воздействия истекающей воды. Устранение вибрации создает условия для долговечной работы сильфона

8, как наиболее ненадежного элемента регулятора. Оседание механических частиц в объеме второго корпуса предупреждает попадание их в ка1180849
