Реферат

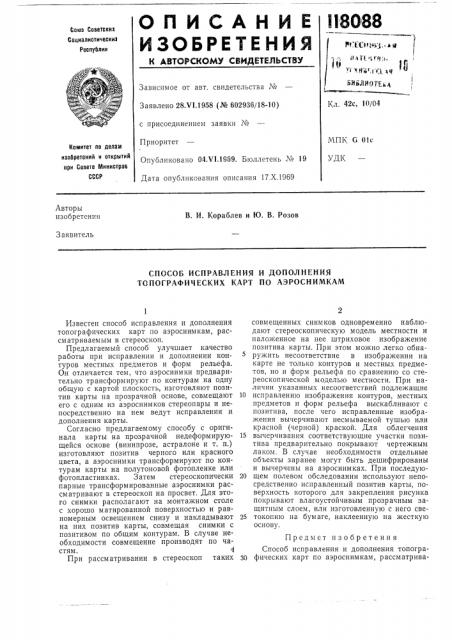

И8088

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саеетскик акт к 1 ттч

itëт1 -,кft, ? I кто; гл p1 т.т

ЪйьЛИОТЕк А

Социалистическиз реслублик

Зависимое от авт. свидетельства _#_

Кл. 42с, 10/04

Заявлено 28.VI.1958 (№ 602936/18-10) с присоединением заявки №

Приоритет

МПК G 01с

УДК

Комитет ло делам изобретений и открытий лри Совете Министров

СССР

Опубликовано 04.И.1969 Бюллетень X 19

Дата опубликования описания 17.Х.1969

Авторы изобретения

В. И. Кораблев и Ю. В. Розов

Заявитель

СПОСОБ ИСПРАВЛЕНИЯ И ДОПОЛНЕНИЯ

ТОПОГРАФИЧЕСКИХ КАРТ ПО АЗРОСНИМКАМ

Известен способ исправления и дополнения топографических карт по аэроснимкам, рассматриваемым в стереоскоп.

Предлагаемый способ улучшает качество работы при исправлении и дополнении контуров местных предметов и форм рельефа.

Он отличается тем, что аэроснимки предварительно трансформируют по контурам на одну общую с картой плоскость, изготовляют позитив карты на прозрачной основе, совмещают его с одним из аэроснимков стереопары и непосредственно на нем ведут исправления и дополнения карты.

Согласно предлагаемому способу с оригинала карты на прозрачной недеформирующейся основе (винипрозе, астралоне и т. п.) изготовляют позитив черного или красного цвета, а аэроснимки трансформируют по контурам карты на полутоновой фотопленке или фотопластинках. Затем стереоскопически парные трансформированные аэроснимки рассматривают в стереоскоп на просвет. Для этого снимки располагают на монтажном столе с хорошо матированной поверхностью и равномерным освещением снизу и накладывают на них позитив карты, совмещая снимки с позитивом по общим контурам. В случае необходимости совмещение производят по частям. 4

При рассматривании в стереоскоп таких совмещенных снимков одновременно наблюдают стереоскопическую модель местности и наложенное на нее штриховое изображение позитива карты. При этом можно легко обнаружить несоответствие в изображении на карте не только контуров и местных предметов, но и форм рельефа по сравнению со стереоскопической моделью местности. При наличии указанных несоответствий подлежащие

10 исправлению изображения контуров, местных предметов и форм рельефа выскабливают с позитива, после чего исправленные изображения вычерчивают несмываемой тушью или красной (черной) краской. Для облегчения

15 вычерчивания соответствующие участки позитива предварительно покрывают чертежным лаком. В случае необходимости отдельные объекты заранее могут быть дешифрированы и вычерчены на аэроснимках. При последую20 щем полевом обследовании используют непосредственно исправленный позитив карты, поверхность которого для закрепления рисунка покрывают влагоустойчивым прозрачным защитным слоем, или изготовленную с него све25 токопию на бумаге, наклеенную на жесткую основу.

Предмет изобретения

Способ исправления и дополнения топограЗ0 фических карт по аэроснимкам, рассматрива118088

Техред Л. Я. Левина Корректор Е. Н. Зубкова

Редактор Б. Б. Федотов

Заказ 2646/2 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 емым в стереоскоп, отличающийся тем, что, с целью улучшения качества работы при исправлении и дополнении контуров местных предметов и форм рельефа, аэроснимки предварительно трансформируют по контурам на одну общую с картой плоскость, изготовляют позитив карты на прозрачной основе, совмещают его с одним из аэроснимков стереопары и непосредственно на нем ведут исправления и дополнения карты.
