Реферат



УСТРОЙСТВО ДЛЯ ИНДИКАЦИИ, содержащее датчик угловых перемещений объекта, соединенный с вертикальными пластинами электронно-лучевой трубки (ЭЛТ), горизонтальные пластины которой соединены с генератором развертки, отличающееся тем, что, с целью распифения области применения путем возможности индикации пространственного перемещения объекта, оно содержит преобразователь напряжения, выполненный в ввде трансформатора , первичная обмотка которого соединена с горизонтальными пластинами ЭЛТ, и датчик линейных перемещений, соединенный со средней точкой вторичной обмотки трансформатора и связанный ё датчиком угловых перемещений. (Л С

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (! 9) (И) (5()4 G 09 F 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ л .,. :,с . М; . "" вате« (21) 3509930/24-24 (22) 03.11.82 (46) 23.09. 85. Бюл. Ф 35 (72) В.К..Петунин (53), 681.327(088.8) (56) Авторское свидетельство СССР

В 600391, кл. G 05 D 7/00, 1975.

Собольский А.Г. Электронно-лучевой осциллограф. M.; Госэнергоиздат, 1956, с. 81 (прототип). (54)(57) УСТРОЙСТВО ДЛЯ ИНДИКАЦИИ, содержащее датчик угловых перемещений объекта, соединенный с вертикальными пластинами электронно-лучевой трубки (ЭЛТ), горизонтальные пластины которой соединены с генератором развертки, о т л и ч а ю щ е е с я тем, что, с целью расширения области применения путем возможности индикации пространственного перемещения объекта, оно содержйт преобразователь напряжения, выполненный в виде трансформатора, первичная обмотка которого соединена с горизонтальными пластинами ЭЛТ, и датчик линейных перемещений, соединенный со средней точкой вторичной обмотки трансформатора и связанный с датчиком угловых перемещений..

1180964

Изобретение относится к средствам индикации на экране ЭЛТ перемещений объекта.

Цель изобретения — расширение области применения за счет возможности индикации пространственного перемещения объекта.

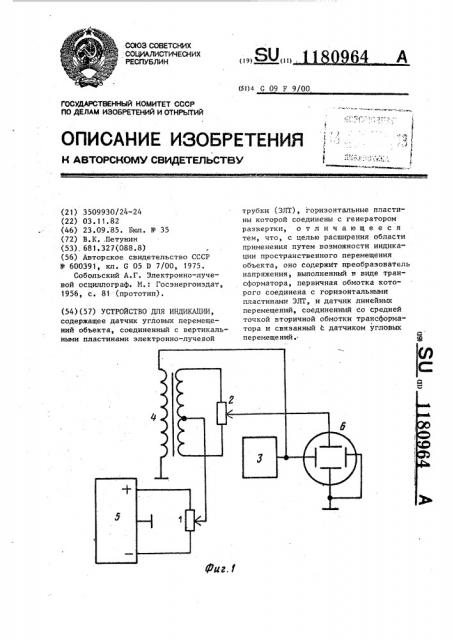

На фиг. 1 представлена функциональная схема устройства, на фиг. 2 и 3 — изображение, сформированное устройством.

Устройство содержит датчик 1 линейных перемещений,, датчик 2 угловых переме1цений, генератор 3 развертки, трансформатор 4, первичная обмотка которого соеливева с тзыходом генератора 3 развертки, концы вторичной обмотки — с датчиком 2 угловых пере31ещепий, средняя точка гторич— ной обмотки — с выходом датчика 1 линейных перемещений„ и ЭЛТ 5, горизоптвл1-1.ые пластины которой соединены с генератором 3 развертBLIXOrr0N pclTUH ка 2 5 rri013alx перемещений, датчик ли- 25 нейпых перемещений запитан от источника 6 пита ия., Датчик 2 угловых перемещений запитан через трансформатор 4 от генератора 3 развертки пилообразным па11ряжсиием. Нанряже- щ ния с 13Ь.ходОБ !1атч11КОБ JIHII(= ÉIIÛÕ 1 и "г:IcjT3b!x 2 11 1р 0310:vc.иий сумм1п3уются нза трансформаторе и подаются на вертикальь-1ыг II;I;I < r IIII„I ЭЛТ .

Лредла1 « .мое устройство индикации работает следующим образом.

В том случае, когда объект находится 13 HII÷àël ном положения, т.е.

HE имеет ли11ейпых угловых перемещений, движки потенциометров дат-!HKG 1 линейных перемещений и датчика 2 угловых перемсшений находятся D средних положениях. Генератор 3 разверт- . ки в ЭЛТ параллельно оси абсцисс.

На вертикальные пластины ЭЛТ напряжение не поступает, посколь1 у поте нциалы на движках датчиков 1 и 2 равную нулю. На экране ЭЛТ в "òîì слу.чае высвечивается горизонтальная линия, располагающаяся в центре 0 экрана ЭЛТ, как показано на фиг. 2.

Если, например, обьект смещается вверх от начального положения и поворачивается против часовой стрелки „то движки потенциометров датчиков и 2 перемещаются вверх OI среднего положения. В этом случае на движке потенциометра датчика 1 появляется положительное напряжение относительНо земли, а на движке потенциометра датчика 2 — возрастающее пилообразное. Напряжение с движков потенциометров датчиков 1 и 2 складывается и поступает на вертикальные пласт ны ЭЛТ, на которой высвечивается наклонная прямая, смещенная от осевой линии (сплошная линия на фиг. 3). ,Если объект смещается вниз и поворачивается при этом по часовой стрелке, то на движке потенциометра датчика 1 будет отрицательное постоянное напряжение, а на движке потенциометра датчика 2 — пилообразное напряжение обратного знака. В результате этого на экране ЭЛТ высвечивается прямая линия, показанная на фиг. 3 пунктиром.

Отсчет показаний углов поворота осуществляется по крайним шкалам, а линейного смещения — по шкале, расположенной в центре экрана. Шкалы нанесены на прозрачной маске, устанавливаемой перед экраном ЭЛТ.

Введение в устройство трансформатора, первичная обмотка которого соединена с выходом генератора разверткии, вторичная обмотка — с крайними выводами потенциометрического датчика угловых перемещений, при этом средняя точка вторичной обмотки соединена с движком датчика линейных перемещений, а движок датчика угловых перемещений соединен с вертикальными пластинами ЭЛТ, позволяет отображать перемещения объекта в пространстве, что расширяет область применения устройства индикации. При работе с предлагаемым индикатором оператор более наглядно представляет перемещения объекта в пространстве по сравнению с базовым объектом, где осуществляется раздельное отображение линейных и угловых перемещений на отдельных индикаторах. Кроме того при использовании общего индикатора упрощается конструкия устройства за счет исключения одного канала

1 индикации, поскольку индикации как линейных, так и угловых перемещений производится на одном индикаторе

ЭЛТ.
