Однотактный преобразователь постоянного напряжения

Однотактный преобразователь постоянного напряжения

Иллюстрации

Показать все

Реферат



ОДНОТАКТНЫЙ ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО НАПРЯЖЕНИЯ, содержащий задающий генератор, соединенный с S - входом RS - триггера, прямой выход которого подключен к входу управления импульсного усилителя, причем вход регулирования последнего подключен к выходу регулятора, вход которого подключен к выходу выходного вьтрямителя с фильтром, установленного на выходе однотактного инвертора с трансформаторным выходом, управляющий вход которого подключен к выходу импульсного усилителя, отличающийся тем, что, с целью улучшения качества выходного напряжения путем повышения стабильности, введена доi полнительная обмотка выходного трансформатора, которая подключена (Л к R - входу триггера. 00 ч1 9)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

PECflY6ËÈH (51)4 Н 02 M 3/335

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21.) 3557230/24-07 (22) 24.03.83 (46) 23.09.85 Бюл. - 35 (72) В.E.ÏðèáûëoB (53) 621.314.057(088.8) (56) Авторское свидетельство СССР

y- 635475» кл. G 05 .F 1/56, 1979.

Авторское свидетельство СССР

Ф 902167, кл. Н 02 M 3/335, 1981.

Бриллиантов Д.П. Портативные черно-белые телевизоры, М.:Связь, 1978, с. 183. ° (54) (57) ОДНОТАКТНЬЙ ПРЕОБРАЗОВАТЕЛЬ

ПОСТОЯННОГО НАПРЯЖЕНИЯ, содержащий задающий генератор, соединенный с

S — - входом RS — триггера, прямой

„„su„„»siozs л выход которого подключен к входу управления импульсного усилителя, причем вход регулирования последнего подключен к выходу регулятора, вход которого подключен к выходу выходного выпрямителя с фильтром, установленного на выходе однотактного инвертора с трансформаторным выходом, управляющий вход которого подключен к выходу импульсного усилителя, отличающийся тем, что, с целью улучшения качества выходного напряжения путем повышения стабильности, введена дополнительная обмотка выходного трансформатора, которая подключена к R — входу триггера.

1181076

Изобретение относится к электротехнике и может быть использовано во вторичных источниках питания для преобразования одного уровня.постоянного напряжения в напряжение друго- 5 го уровня.

Целью изобретения является улучшение качества выходного напряжения путем повышения стабильности.

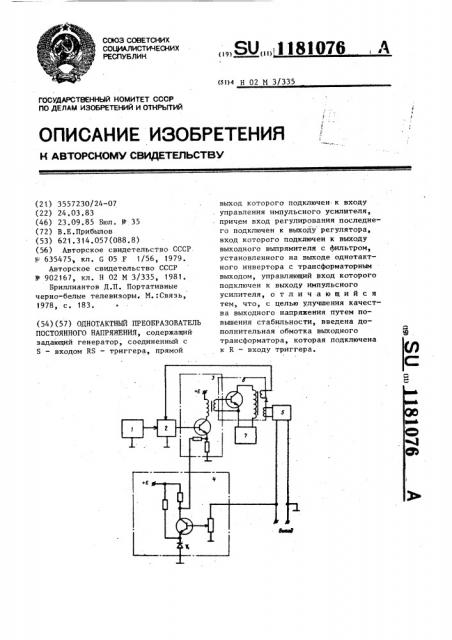

На чертеже приведена схема од- нотактного преобразователя постоянного напряжения.

Однотактный преобразователь постоянного напряжения содержит зада.ющий.генератор 1, соединенный с 15

S входом RS- триггера 2, прямой выход которого подключен к входу управления импульсного усилителя 3, причем вход регулирования импульсного усилителя 3 подключен к выходу регулятора 4, вход которого подключен к выходу выходного выпрямителя

5 с фильтром, установленного на выходе однотактного инвертора 6 с трансформаторным выходом, управляющий вход которого подключен к выходу импульсного усилителя 3.R— вход RS-триггера 2 подключен к дополнительной обмотке выходного трансформатора инвертора 6, питание кото- 30 рой осуществляется ют источника 7.

Однотактный преобразователь постоянного напряжения работает следующим образом.

Импульсный сигнал от задающего генератора 1 поступает на S-вход

RS-триггера 2. При этом на прямом выходе триггера появляется сигнал, который поступает на вход уПравления импульсного усилителя 3, усиливается им по мощности и поступает далее на вход однотактного транзисторного инвертора 6 .с трансформаторным выходом. Под воздействием указанного сигнала на входе инвертора 6 в первичной обмотке трансформатора инверl тора 6 протекает линейно нарастающий ток. Линейное нарастание тока в первичной обмотке трансформаторного инвертора 6 продолжается в течение у насыщенного состояния транзистора инвертора 6. Как только транзистор . инвертора 6 начинает переходить из насыщенного состояния в активную область, на его коллекторе и соответственно на. первичной обмотке трансформатора инвертора 6 возникает перепад напряжения. Этот перепад напряжения передается с помощью добавочной обмотки трансформатора на

R-вход RS-триггера 2 и возвращает его в исходное состояние, при котором на его выходе появляется сигнал, закрывающий транзистор инвертора 6.

Поскольку транзистор инвертора 6 находится в активной области, когда на его вход поступает закрывающий сигнал, закрывание транзистора инвертора 6 происходит быстро и одновременно с задним фронтом управляющего импульса, сформированного .RS-триггером 2. Таким образом, в рассматриваемом однотактном преобразователе постоянного напряжения. устраняются задержки выключения инвертора 6, присущие известным однотактным транзисторным преобразователям других типов.

Исключение задержек выключения инвертора 6 позволяет повысить ста- . бильность выходного напряжения преобразователя в более широком диапазоне изменений входного напряжения (напряжения сети) и в более широком диапазоне изменений тока нагрузки.

Кроме того, исключение задержек вык-. лючения инвертора 6 позволяет повысить частоту, на которой может работ ать преобразователь, что, в свою очередь, позволяет уменьшить габариты и вес преобразователя напряжения. за счет уменьшения габаритов и веса трансформатора инвертора 6 и конденсаторов фильтра выпрямителя 5.

Во время открытого. насыщенного состояния транзистора инвертора 6 в первичной обмотке трансформатора инвертора 6 накапливается запас энергии. После закрывания транзистора инвертора 6 эта энергия через вторичную обмотку трансформатора инвертора 6 и выходной выпрямитель

5 с фильтром передается на выход преобразователя. Указанные процессы повторяются периодически с частотой, определяемой задающим генератором 1.

Выходное напряжение преобразователя с выпрямителя 5 поступает на регулятор 4, где оно сравнивается с эталонным. напряжением. Выходной сигнал регулятора 4, пропорциональный разности выходного и эталонного напряжений, поступает на вход.регулирования импульсного усилителя 3 и изменяет амплитуду выходного сигнала этого усилителя. Изменение амплитуСоставитель Я.Никитин

Редактср Т.Кугрышева Техред О.Неце Корректор)В.Синицкая

Заказ 5945/57 Тирах 645 Подписное

ВНИИПИ Государственного комитета СССР по делам. изобретений и открытий

113035, Иосква; Ж-35,- Раушская иаб., д, 4/5

Филиал ППП "Патент", г.. Ужгород, ул. Проектная, 4 ды этого сигнала приводит к изменению длительности открытого насыщенного состояния транзистора инвертора 6, изменению соотношения между длительностью открытого и закры1181076 4 того состояний инвертора 6 и осу.ществлению широтно-импульсной стабилизации выкодного напряжения однотактного преобразователя постоянного напряжения.
