Прибор кониметрического типа для отбора пыли из шахтного воздуха

Прибор кониметрического типа для отбора пыли из шахтного воздуха

Иллюстрации

Показать все

Реферат



124

Кчасс 42!, 4;;

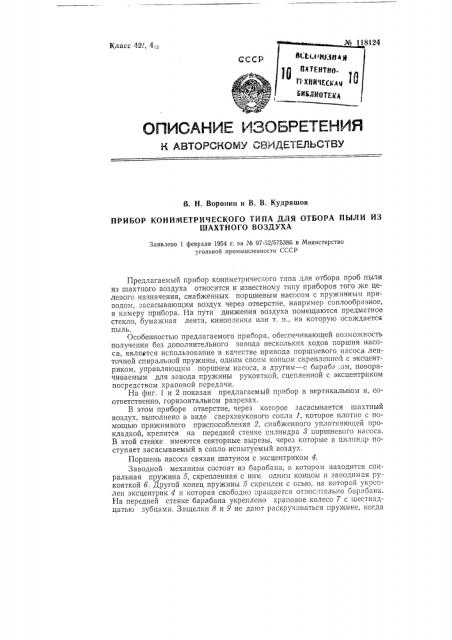

ОПИСАНИК ИЗОБРЕТЕНИЯ

H АВТОРСНСМУ ГРЯДЕ П= .ЛЬСТБУ

В. Н, Воронин и В. В. Кудряшов

ПРИБОР КОНИМЕТРИЧЕСКОГО TNIIA ДЛЯ ОТБОРА ПЫЛИ ИЗ

1ДАХТ НО ГО ВОЗДУХА

Заявлено 1 февраля 1954 г. за М 97-52/575386 в Министерство угольной промышленности СССР

Предлагаемый прибор кониметрического типа для отбора проб пыли из шахтного воздуха относится к известному типу приборов того же целевого назначения, снабженных поршневым насосом с пружинным приводом, "-.àñàñûâàþùèì воздух через отверстие, например соплообразное, в камеру прибора. На пути движения воздуха помещаются предметное стекло, бумажная лента, кинопленка или т. и., на которую осаждается пыль.

Особенностью предлагаемого прибора, обеспечивающей возможность получения без дополнительного завода нескольких ходов поршня насоса, являются использование в ка.естве привода поршневого насоса ленточной спиральной пружины, одним своим концом скрепленной с эксцентриком, управляющим поршнем насоса, а другим — с бараба ом, поворачиваемым для завода пружины рукояткой, сцепленной с эксцентриком посредством храповой передачи.

На фиг. 1 и 2 показан предлагаемый прибор в вертикальном и, соответственно, горизонтальном разрезах.

В этом приборе отверстие, через которое засасывается шахтный воздух, выполнено в виде сверхзвукового сопла 1, которое плотно с помощью прижимного приспособления 2, снабженного уплотняющей чрокладкой, крепится на передней стенке цилиндра 8 поршневого насоса.

В этой стенке имеются секторные вырезы, через которые в цилиндр поступает засасываемый в сопло испытуемый воздух.

Поршень насоса связан шатуном с эксцентриком 4.

Заводной механизм состоит из барабана, в котором находится спиральная пружина 5, скрепленная с ним одним концом и заводимая рукояткой б. Другой конец пружины 5 скреплен с осью, на которой укреплен эксцентрик 4 и которая свободно вращается относительно барабана.

На передней стенке барабана укреплено храповое колесо 7 с шестнадцатью зубцами. Защелки 8 и 9 не дают раскручиваться пружине, когда № 118124 эксцентрик 4 упирается в ручку 10, служащую для перемещения поршня в крайнее переднее положение. Ручка 10 может быть использована также и для завода пружины.

В кассете 11 располагается чистая целлулоидная перфорированная основа кинопленки, перемещаемая с помощью ведущего барабана 12 с зубцами и фиксатором на приемную спиральную катушку 13. В паз между спиралями этой катушки поступает пленка с пылевыми дорожками.

Для удержания эксцентрика 4, когда поршень находится в крайнем переднем положении, служит кнопка-защелка 14.

Для того, чтобы подготовить прибор к работе необходимо завести пружину 5, что осуществляется вращением рукоятки б, Один конец пружины 5, скрепленный с осью и с эксцентриком 4, удерживается либо ручкой 10, либо защелкой 14. Другой конец пружины, скрепленный с корпусом барабана, заводится рукояткой, укрепленной на корпусе. Защелка 9 не дает пружине раскручиваться.

Заводить пружину можно также ручкой 10, когда она после подачи пружины в крайнее переднее положение возвращается назад, и защелкой 9, упирающейся в зуб храпового колеса. При этом эксцентрик 4 удерживается защелкой-кнопкой 14. Если завод пружины осуществляется рукояткой б, то поршень должен быть переведен в переднее крайнее положение. Чистая пленка помещается в кассету 11, пропускается под полозками торцовой части цилиндра и подается на ведущий барабан 12. Затем, закрепив крышки и прижимное приспособление, устанавливают в нулевое положение счетчик lб взятых проб, сцепленный с ведущим барабаном 12.

Для забора пробы пыли необходимо сопло 1 с прижимной гайкой отвести от пленки, передвинуть последнюю вращением ручки 15, вернуть сопла в прежнее положение (прижать к пленке), поставить ручку 10 на первое, второе, третье или четвертое положение (т. е. на тот или иной зубец храпового колеса 7) в зависимости от количества воздуха, которое необходимо забрать прибором. После этого производится забор пробы путем освобождения поршня кнопкой-защелкой 14. При этом, эксцентрик

4 под действием пружины 5 тянет поршень назад и ударяется в ручку 10, которая упирается в корпус прибора.

Применение в приборе ультразвукового сопла позволяет увеличить количество осажденных пылевых частиц, а применение перфорированной целлулоидной основы кинопленки обеспечивает возможность отбора до 60 проб пыли без перезарядки прибора.

Предмет изобретения

Прибор кониметрического типа для отбора пыли из шахтного воздуха путем осаждения ее на поверхность (предметное стекло, пленку или т. п,), расположенную на пути потока воздуха, засасываемого поршневым насосом с пружинным приводом через отверстие, например соплообразное, в камеру прибора, отличающийся тем, что, с целью обеспечения возможности без дополнительного завода получать несколько всасывающих ходов поршня насоса, в качестве привода насоса применена ленточная спиральная пружина, одним своим концом скрепленная с эксцентриком, управляющим поршнем насоса, а другим — с барабаном, поворачиваемым для завода пружины рукояткой, сцепленной с эксцентриком посредством храповой передачи.
