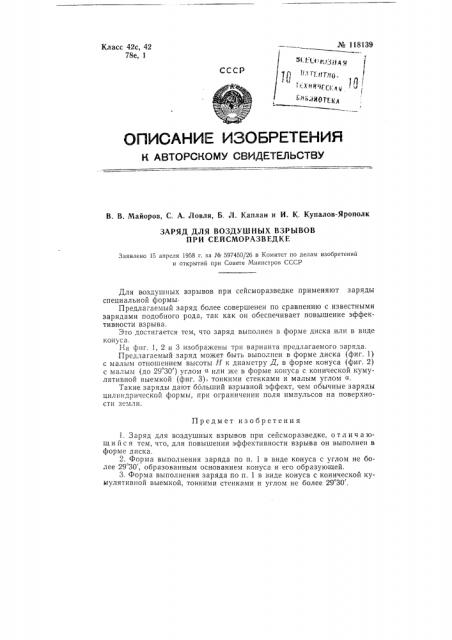

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. В. Майоров, С. А. Ловля, Б. Л, Каплан и И. К. Купалов-Ярополк

ЗАРЯД ДЛЯ ВОЗДУШНЫХ ВЗРЫВОВ

ПРИ СЕЙСМОРАЗВЕДКЕ

Заявлено 15 апреля 1958 r. за М 597450/26 в 1(омитет по делам изобретений и открытий при Совете Министров СССР

Предмет изобретения

1. Заряд для воздушных взрывов при сейсморазведке, отличаюшийся тем, что, для повышения эффективности взрыва он выполнен в форме диска.

2. Форма выполнения заряда по п. 1 в виде конуса с углом не более 29 30, образованным основанием конуса и его образующей.

3. Форма выполнения заряда по п. 1 в виде конуса с конической кумулятивной выемкой, тонкими стенками и углом не более 29 30 .

Для воздушных взрывов при сейсморазведке применяют заряды специальной формы.

Предлагаемый заряд более совершенен по сравнению с известными зарядами подобного рода, так как он обеспечивает повышение эффективности взрыва.

Это достигается тем, что заряд выполнен в форме диска или в виде конуса.

На фиг. 1, 2 и 3 изображены три варианта предлагаемого заряда.

Предлагаемый заряд может быть выполнен в форме диска (фиг. 1) с малым отношением высоты О к диаметру ц, в форме конуса (фиг. 2) с малым (до 29 30 ) углом < или же в форме конуса с конической кумулятивной выемкой (фиг. 3), тонкими стенками и малым углом ц.

Такие заряды дают больший взрывной эффект, чем обычные заряды цилиндрической формы, при ограничении поля импульсов на поверхности земли. № 118139

Фиг. /
