Реферат



УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ПЛОДОВ ОТ БОТВЫ ОВОЩНЫХ КУЛЬТУР, включающее раму, цепной редкопрутковьй транспортер, расположенный над ним ботвоприжимной ленточный транспортер и размещенный поперек редкопруткового транспортера под его верхней ветвью плодоотделитель, о тличающееся тем, что, с целью повьшения производительности и надежности работы, плодоотделитель выполнен в виде имеющего механизм привода бесконечного ремня, установленного верхней ветвью на закрепленной на раме направляющей, причем внешняя поверхность ремня выполнена рифленой.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСБУБЛИН

09) (}}) (р) А 01 П 45/00

ГОСУДАРСТВЕННЬЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТЬФ

OnHGAHHE ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕ ГЕЛЬСТВУ

;..:...,";, 1З

Ц БД 0.., (21) 3784823/30-15 (22) 28. 08. 84 . (46) 30.09.85. Бюл. )} 36 (72) В. Н. Горшков (71) Саратовский ордена "Знак Почета" институт механизации сельского хозяйства им, М.И.Калинина (53) 631.358 (088. 8) (56) Машина для уборки огурцов-семенников. Информационный листок

IP 256/3067/-72. Саратов, ЦНТЙ, 1972.

Картофелеуборочный комбайн КГП-2.

Руководство по эксплуатации. M., ЦБТИ, 1962 (прототип). (54) (57) УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ

ПЛОДОВ ОТ БОТВЫ ОВОЩНЫХ КУЛЬТУР, включающее раму, цепной редкопрутковый транспортер, расположенный над ним ботвоприжимной ленточный транспортер и размещенный поперек редкопруткового транспортера под его верхней ветвью плодоотделитель, о тл и ч а ю щ е е с я тем, что, с целью повышения производительности и надежности работы, плодоотделитель выполнен в виде имеющего механизм привода бесконечного ремня, установленного верхней ветвью на закрепленной на раме направляющей, причем внешняя поверхность ремня выполнена Е рифленой.

1 11815 .Изобретение относится к сельскохоэ яйственному машиностроению, в частности к машинам для уборки огурцов.

Цель изобретения — повышение производительности и надежности работы устройства.

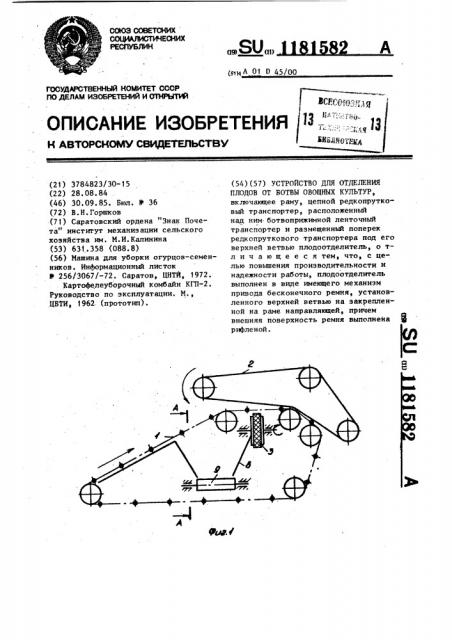

На фиг. 1 изображена принципиальная схема устройства для отделения плодов от ботвы овощных культур, Hà 10 фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — сечение Б-Б на фиг. 2.

Устройство для отделения плодов от ботвы овощных культур содержит цепной редкопрутковый транспортер 1, 15 расположенный над ним ботвоприжимной ленточный транспортер 2, а под цепным редкопрутковым транспортером - плодоотделитель, выполненный в виде бесконечного ремня 3 с пазом для 20 направляющей 4, которая прикреплена к раме машины (не показана). Верхняя ветвь ремня 3 движется поперек редкопруткового транспортера, огделяя плоды от ботвы. 25

Назначение цепного редкопруткового транспортера 1 и ленточного транспортера 2 — подавать растения огурцов с провисшими между прутками плодами к бесконечному ремню 3 плодоотделителя, который расположен поперек цепного редкопруткового транспортера 1 под его верхней ветвью с некоторым зазором. Кроме того, лен-, точный транспортер 2 ремнем 3 плодоотделителя удерживает стебли растений на прутках цепного транспортера 1 в момент отрыва плодов. Верхняя ветвь ремня 3 плодоотделителя вместе с прикрепленной к раме машины направляю 40 щей 4, по которой она движется, является. очесывающим элементом. Направляющая 4 служит также опорой для верхней ветви ремня 3 плодоотделителя. Движение ремню 3 передается от ведущего шкива 5 механизма привода, 82 а шкив 6 является натяжным. Движение ремня 3 способствует выносу нависших на нем растений из зоны плодоотделения на поле. Для надежной транспортировки нависших растений внешняя поверхность ремня 3 делается рифленой. Над ремнем 3 плодоотделителя (на выходе из-под цепного редкопруткового транспортера 1) установлен битер 7, который способствует сбросу нависших растений на поле. Окатная доска 8, служащая для подачи плодов на выгрузной транспортер 9, может быть прикреплена к раме машины или к направляющей 4 и проходит между верхней и нижней ветвями ремня 3 плодоотделителя под наклоном, защищая нижнюю ветвь от попадания на нее стеблей огурцов и сорных растений.

Устройство работает следующи обр аэ ом.

Масса растений огурцов с плодами подается на цепной редкопрутковый транспортер 1. Затем стебли и листья защемляются ленточным транспортером 2, а плоды, провисшие между прутками транспортера 1, отделяются от стеблей верхней очесывающей ветвью бесконечного ремня 3, установленного под цепным редкопрутковым транспортером 1 поперек него. Верхняя очесывающая ветвь бесконечного ремня плодоотделителя движется по прикрепленной к раме машины направляющей 4 и выносит эа пределы зоны плодоотделения нависшие на ней стебли растений и при помощи битера 7 сбрасывает их на поле. Плоды огурцов по скатной доске 8 йоступают на выгрузной транспортер 9. Основная масса растений после отделения плодов выбрасывается цепным редкопрутковым транспортером 1 на землю сзади огуречно-уборочной машины.

1181582

b-Á
