Удилище
Иллюстрации
Реферат
УДИЛИЩЕ, состоящее из ряда телескопически соединенных элементов, крайние из которых образуют рукоятку, оснащенную приспособлением для удержания катушки, и вершину, а часть элементов оснащена кольцами для пропускания лески, отличающееся тем, что, с целью универсальности использования,, упрощения конструкции и удобства транспортирования , кольца закреплены на элементах , которью прилегают к рукоятке и связаны между собой с образованием неразъемного соединения, эле менты, образующие вершину, связаны с элементами, прилегающими к рукоятке , посредством разъемного соединения , при этом на конце вершины закреплена петля.

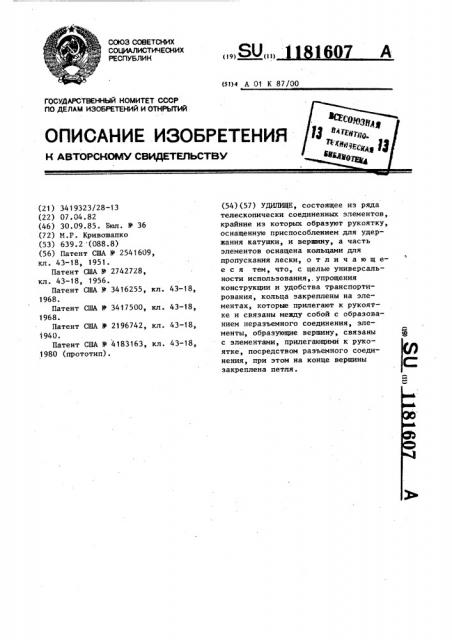

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (19) (11) А
1 07 (51)4 А 01 К 87/00
43-18, 43-18, 43-18, 43-18, (21) 3419323/28-13 (22) 07.04.82 (46) 30.09.85. Бюл. № 36 (72) M.P. Кривошапко (53) 639.2 (088.8) (56) Патент США № 2541609, кл. 43-18, 1951.
Патент США № 2742728, кл. 43-18, 1956.
Патент США № 3416255 кл.
1968.
Патент США ¹ 3417500, кл.
1968.
Патент США № 2196742, кл.
1940.
Патент США № 4183163, кл.
1980 (прототип). (54)(57) УДИЛИЩЕ состоящее из ряда телескопически соединенных элементов, крайние из которых образуют рукоятку, оснащенную приспособлением для удержания катушки, и вершину, а часть элементов оснащена кольцами для пропускания лески, о т л и ч а ю щ ее с я тем, что, с целью универсальности использования,, упрощения конструкции и удобства транспортирования, кольца закреплены на элементах, которые прилегают к рукоятке и связаны между собой с образованием неразъемного соединения, элементы, образующие вершину, связаны с элементами, прилегающими к рукоятке, посредством разъемного соединения, при этом на конце вершины закреплена петля.
1181607
Изобретение относится к спортивному рыболовству и может быть использовано в качестве товара народного потребления, как спиннинговое, поплавочное или проводочное удилище.
Цель изобретения — универсальность использования, упрощение конструкции и удобство транспортирования.
На фиг.1 изображено предлагаемое 10 удилище при использовании его в
\ качестве поплавочного (проводочнога)-;,фиг.2 — спиннинговое удилище; фиг,3 — удилище на фиг.1 в собранном виде; на фиг.4 — вариант выполнения .,удилища; на фиг.5 — удилище на фиг.2 в собранном виде.
Удилище состоит из телескопически соединенных между собой звеньев: рукоятки 1 и вершин 2-5, часть иэ gg которых оснащена направляющими кольцами 6 дл.я пропускания лесы. На конце вершины 5 закреплена петля 7.
К рукоятке 1 могут быть прикреплены кольца (приспособления) 8 для креп- 25 ления катушки и заглушка 9.
Звенья 1 и 2 — в сборе образуют поплавочное (проводочное) удилище, в котором используются все звенья и лишнего груза (балласта) нет.Если удилище оборудуют катушкой, то лесу пропускают через направляющие кольца
6 и через петлю 7. Если катушку не ставят, тогда лесу укрепляют при помощи петли 7 (на лесе также делают петлю, пропускают ее в петлю удилища, а затем через петлю на лесе пропускают все удилище, начиная с комля звена 1, и протягивают до петли 7, что дает надежное и удобное крепление).
При этом лесу не нужно завязывать на удилище и каждый раэ ее развязывать.
Все звеньяимеют одинаковуюдлину..
Рекомендуемая длина 50-60 см . Удилище такой длины удобно для транспортирования (удилище в сложенном для транспортировки состоянии хорошо умещается B ploK3BKe средних разме- 50 ров). Длина звеньев может быть и иной, например 80-100-120 см. Количество звеньев также может быть иным, например 4 или 8 звеньев.
Все звенья» кроме звена 5, изго- 55 тавливают из легких, прочных металлических сплавов (например, дюралю- . миния) или из пластика (например, стеклопластика) в виде конусных трубок телескопического типа (одна трубка входит в другую, но насквозь не проходит и комель более тонкого звена остается в коническом зацеплении на 8 — 12 см с вершиной более толстого звена). Звено 5 (вершина) изготавливается из стеклопластика или из сплава на основе титана в виде конусного стержня с минимальным диаметром тонкого конца 2,54 мм. Комель звена 5 крепят в звене 4 также эа счет конического зацепления.
Наружный диаметр комля звена 1 делают порядка 18-24 мм (диаметр вершины при длине звена 80 см равен
16-22 мм). Данные размеры и определяют конусность всех звеньев. Звено
1 имеет рукоятку (например, пробковую), кольца (приспособления) 8 для крепления катушки и направляющее кольцо 6, в которое пропускают лесу.
Звено 4 направляющего кольца не имеет и вместе с звеном 5 (при снятой заглушке 9) свободно проходит через внутренние отверстия звеньев 1-3.
Если убрать звенья 4 и 5, то оставшиеся звенья 1-3 образуют неразъемное соединение в виде спиннинга (фиг.2). Укрепив спиннинговую катушку кольцами (приспособлениями) 8 и пропустив лесу через направляющие кольца 6, рыболов использует удилище в качестве спиннинга для ловли рыбы блесной.
При транспортировке удилища все звенья находятся в сборе и габариты удилища определяются длиной звена (фиг.3). Заглушку 9 навинчивают на резьбу звена 1 для предохранения звеньев 4 и 5 от произвольного выпадения, а также для предохранения внутренних частей всех звеньев от загрязнения.
Разъемная часть удилища состоит из звеньев 4 и 5. Вершина звена 5 оборудована петлей 7, которая изготовлена из пластичного материала, например из рыболовной жилки. Крепят петлю к вершине звена 5 также рыболовной жилкой или крепкими нитками.
Диаметр D», по месту крепления петли 7 к вершине звена 5 больше внутреннего диаметра D вершины звена 4, но меньше внутреннего диамет3 1181
pa D, звена 3 (фиг.4) . Поэтому вершина звена 5 не проходит через звено 4, а звено 4 вместе со звеном
5 свободно проходят через звено 3 и звенья 2 и 1, что позволяет свободно убирать или ставить звенья
4 и 5, переделывая поплавочное удилище в спиннинговое или наоборот.
Направляющие кольца 6 изготавливают из металла и жестко крепят 10 к звеньям (фиг.5). Крепление 10 направляющих колец 6 выполняют так, что звено меньшего диаметра не про1
607 4 ходит насквозь через звено большего диаметра, а упирается креплением 10 в вершину звена большего диаметра, за счет чего звенья 1-3 являются неразобранными.
Универсальное удилище целесообразно изготавливать из пяти звеньев: три звена в неразъемном соединении, два звена в разъемном соединении.
Длина каждого звена - 50-60 см (при длине 80-120 см увеличивается общая длина удилища и его транспортирование делается менее удобным).
Фиг. 2 фиг. J
1181607
sd
/Р
