Реферат



ДИВАН-КРОВАТЬ, содержащий неподвижное и вьщвижное основания , телескопически соединенные между собой, съемную спинку, опорные щиты, связанные с вьщвижным Ш..;.. Л основанием, и вертикальные боковины , отличающийся тем, что, с целью улучшения условий эксплуатации, неподвижное основание со стороны вьщвижного основания имеет две направляющие, расположенные по диагоналям, сходящимся у спинки между каждой из боковин и осью симметрии основания, каждый из опорных щитов с одной стороны имеет палец, взаимодействующий с направляющей неподвижного основания , а с другой стороны шарнирно соединен с вьщвижным основанием, I при этом боковины шарнирно установлены на выдвижном основании с воз (Л можностью поворота в горизонтальное положение.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„Я0„„181 25 (51)4 А 47 С 17/12

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,. g

H ABTOPGHOMV СВИДЕТЕЛЬСТВУ (54) (57) ДИВАН-КРОВАТЬ, соде ржащий неподвижное и выдвижное основания, телескопически соединенные между собой, съемную спинку, опорные щиты, связанные с выдвижным (21) 3728059/28-12 (22) 21.04.84 (46) 30.09.85. Бюл. Ф 36 (72) Г.А. Прозумент (71) Всесоюзный проектно-".конструкторский и технологический институт мебели (53) 645.425.2(088.8) (56) Тахта Ж 52-1033, артикул 4753, ГОСТ 19917-74, производство ВО Центромебель, Московский мебельный комбинат У 5, M. основанием, и вертикальные боковины, отличающийся тем, что, с целью улучшения условий эксплуатации, неподвижное основание со стороны выдвижного основания имеет две направляющие, расположенные по диагоналям, сходящимся у спинки между каждой из боковин и осью симметрии основания, каждый из опорных щитов с одной стороны имеет палец, взаимодействующий с направляющей неподвижного основания, а с другой стороны шарнирно соединен с выдвижным основанием, при этом боковины шарнирно установлены на выдвижном основании с возможностью поворота в горизонтальное .положение.

1181625

Изобретение относится к легкой промышленности, в частности к мебели В

Цель изобретения — улучшение условий эксплуатации.

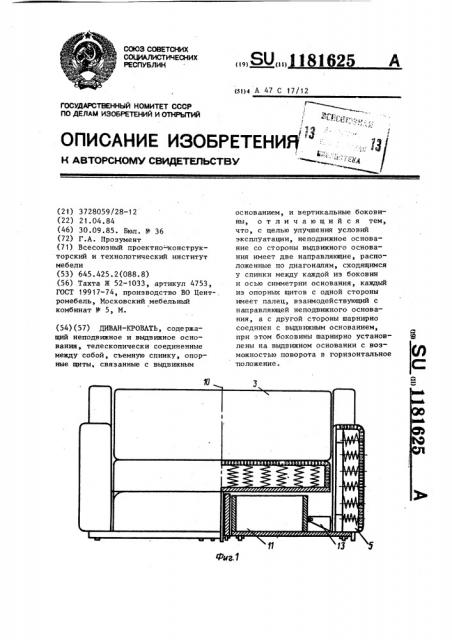

На фиг. 1 представлен диван-кро-. вать, частичный продольный разрез, на фиг. 2 — то же, продольный разрез, йа фиг. 3 — то же, в разложенном положении, на фиг. 4 — разрез

А-А на фиг. 3, на фиг. 5 диван-кровать, вид сверху.

Диван-кровать содержит неподвижное 1 и выдвижное 2 основания, телескопически соединенные между собой, съемную спинку 3, опорные щиты 4 и вертикальные боковины 5., Опорные щиты 4 связаны с выдвижным основанием 2, при этом каждый из опорных щитов с одной стороны имеет палец 6, а с другой стороны соединен с выдвижным основанием посредством шарнира 7.

Неподвижное основание 1 со стороны выдвижного основания имеет две направляющие 8, расположенные по диагоналям 9, сходящимся у спинки 3, межцу каждой из. боковин 5 и осью симметрии 10 основания, при этом каждый из пальцев 6 опорного щита взаимодействует с направляющей 8 неподвижного основания 1.

Боковины 5 шарнирно установлены на выдвижном основании 2,с возможностью поворота в горизонтальное положение, под основанием расположены ящики 11 пля постельных принадлежностей.

Диван-кровать раскладывается следующим образом.

Выдвигают на себя нижние спаренные ящики 11 для постельных принад1п лежностей и боковины 5. При этом опорные щиты 4 движутся по направляющим 8 пальцами 6 и колесными опорами 12. Таким образом трансформируют диван-кровать в разложенное положение. Затем укладывают спинку

3, извлекают из ящиков постельные принадлежности и поворачивают боковины 5 на кронштейнах 13 в горизонтальное положение, образуя при этом часть спального места.

Трансформация дивана-кровати по направляющим .исключает заедания и перекосы и обеспечивает удобство д в эксплуатации. Боковины 5, установленные на кронштейнах с возможностью поворота в горизонтальное положение, служат как подлокотниками при сложенном положении дивана-кровати, так и элементами, образующими часть спального места в разложенном положении дивана-кровати, что повышает комфортабельность его и удобство в использовании.

1181625

Фиг. +

))8)625 фиг. 5

Заказ 5974/3 Тираж 466

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Составитель К. Фоломеев

Редактор Л. Авраменко Техред М.Надь — Корректор А. ТЯско
