Устройство для сепарации влажного зерна

Устройство для сепарации влажного зерна

Иллюстрации

Показать все

Реферат



. 1. УСТРОЙСТВО ДЛЯ СЕПАРАЦИИ ВЛАЖНОГО ЗЕРНА, включающее загрузоч 0 . 75 . lil ft( 6ДЭ01Вуд ный бункер, электроды, выполненные в виде цилиндров, расположенных коаксиально один внутри другого, причем внутренний цилиндр имеет на своей поверхности диэлектрическое покрытие, приемники продуктов разделения, о т личашщееся тем, что, с целью повьшения производительности за счет увеличения рабочей поверхности и снижения величины питаклдего напряжения , наружньм электрод выполнен в виде сетки, образованной линейными и кольцевь&ш элементами. (Л 30 | х

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (5!)4 В 03 С 7/02

ОГ1ИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGKOIVIY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3666453/22-03 (22) 22.11.83 (46) 30.09.85. Бюл. и 36 (72) В.С.Леонов и Т.А.Легова (71) Всесоюзный ордена Трудового

Красного Знамени научно-исследовательский институт механизации сельского хозяйства (53) 621.777(088.8) (56) Авторское свидетельство СССР Ф 1015913, кл. В 03 С 7/02, 1981. (54) (57). 1. УСТРОЙСТВО ДЛЯ СЕПАРАЦИИ

ВЛАЖНОГО. ЗЕРНА, включающее загрузоч„„SU„„1181718 ный бункер, электроды, Выполненные в виде цилиндров, расположенных коаксиально один внутри другого, причем внутренний цилиндр имеет на своей поверхности диэлектрическое покрытие, приемники продуктов разделения, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности за счет увеличения рабочей поверхности и снижения велнчины питающего ьапряжения, наружный электрод выполнен в вице сетки, образованной линейными и кольцевыми элементами.

1181718

Род 4

Составитель Г Папкова

Редактор Т.Парфенова Техред Т.Фанта

Корректор В.Синицкая

Заказ 5981/8 Тираж 524

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1f3035 Москва, Ж-35, Раушская наб., д.4/5

Подписное

Филиал ППП "Патент", r.Óÿòoðîä, ул.Проектная, 4

2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что покрытие

Изобретение относится к обогащению полезных ископаемых и может быть ис- пользовано,в частности, в сельскохозяйственном производстве для разделеФ ния семенных смесей.

Цель изобретения — повышение производительности устройства за счет увеличения рабочей поверхности и снижения величины питающего напряжения.

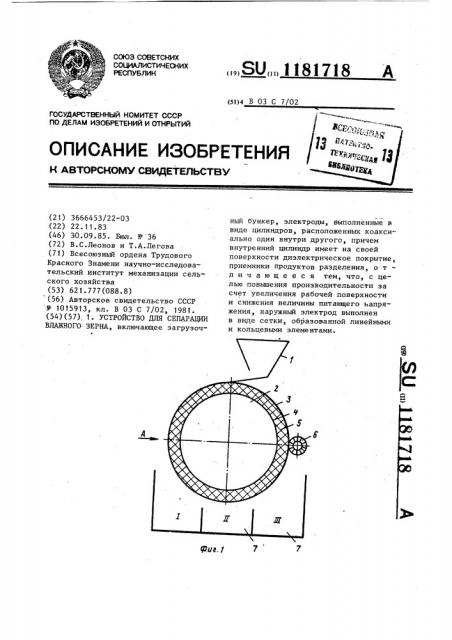

Н фиг.1 изображено предлагаемое устройство для сепарации влажного зерна, вид сбоку (поперечный разРез); на фиг.2 — вид А на фиг.1.

Устройство содержит загрузочный. бункер 1, рабочий орган 2, выполненHbIH в виде двух цилиндрических электродов, расположенных коаксиально один внутри другого: внешнего элеквыполнено изводоотталкивающего материала, расположенного в несколько слоев трода-сетки 3 и внутреннего электрода 4, имеющего на своей поверхности диэлектрическое покрытие 5 из водоотталкивающего материала, щетку

5 . 6, приемники 7 для продуктов сепарации е

Устройство работает следующим образом.

Влажное зерно из бункера 1 поступает на поверхность внешнего электрода-сетки 3. Частицы материала, касаясь внешнего электрода, приобретают потенциал сетки (заряжаются).

13аряды частиц, взаимодействуя через диэлектрическое покрытие 5 с внутренним электродом 4, притягиваются к поверхности рабочего органа. При вращении рабочего органа и происходит разделение влажного зерна на фракции.
