Реферат



№ 118180

Класс 30d, Я

30а 9аа

30е 8

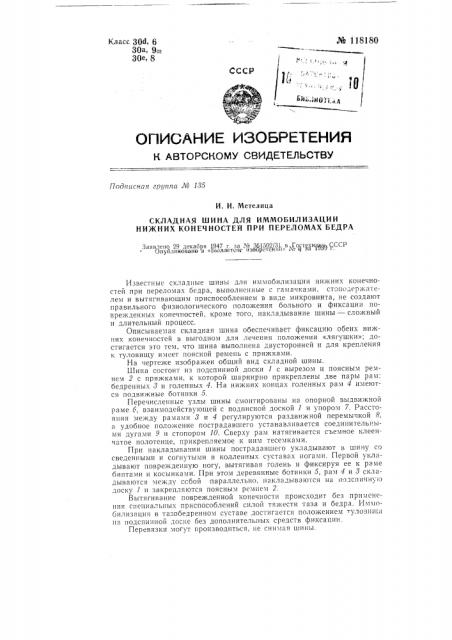

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ

Лодпигная группа № 1>5

И. И. Метелица

СКЛАДНАЯ ШИНА ДЛЯ ИММОБИЛИЗАЦИИ

НИЖНИХ КОНЕЧНОСТЕЙ ПРИ ПЕРЕЛОМАХ БЕДРА

Заявтево 29 декабря 1947 т, за ¹ 3 1э02 31. в Го.(техн||а(ч ЧССР

С(вубл||иовапо в «э|оллется("изо ретс пя» Ъ ч э

Известныс складные шинь| дп51 иммооилизации нижних 1(QHe÷íoстей при переломах бедра, выполненные с гамачками, стоподержателем и вытягивающим приспособлением в виде микровинта, не создают правильного физиологического положения больного и фиксации поврежденных конечностей, кроме того, накладывание шины — сложный и длительный процесс.

Описываемая складная шина обеспечивает фиксацию обеих нижних конечностей в выгодном для лечения положении «лягушки»; достигается это тем, что шина выполнена двусторонней и для крепления к туловищу имеет поясной ремень с пряжками.

На чертеже изображен общий вид складной шины.

Шина состоит из подспинной доски 1 с вырезом и поясным ремнем 2 с пряжками, к которой шарнирно прикреплены две пары рам: бедренных > и голенных 4. На нижних концах голенных рам 4 имеютс51 подви>кные оотинки 5.

Перечисленные узлы шины смонтированы на опорной выдвижной раме 6, взаимодействующей с подписной доской 1 и упором 7. Расстояния между рамами > и 4 регулируются раздвижной перемычкой 8, а удобное положение пострадавшего устанавливается соединительными дугами 9 и стопором 10. Сверху рам натягивается съемное клеенчатое полотенце, прикрепляемое к ним тесемками.

При накладывании шины пострадавшего укладывают в шину со сведенными и согнутыми в колленных суставах ногами. Первой укладывают поврежденную ногу, вытягивая голень и фиксируя ее к раме бинтами и косынками. При этом деревянные ботинки 5, рам 4 и 8 складываются между ссбой параллельно. Накладываются на юдспинну о доску 1 и закрепляются поясным ремнем 2.

Вытягивание поврежденной конечности происходит без применения специальных приспособлений силой тя>кести таза и бедра. Иммобилизация в тазобедренном суставе достигается положением туловища па подспинной доске без дополнительных средств фиксации.

Перевязки могут производиться, не снимая шины.

_#_<> (18180

П р едмет изобретения

Складная шина для иммобилизации нижних конечностей при переломах бедра, выполненная с гамачками, стопородержателем и вытягивающим приспособлением в виде микровинта, отличающаяся тем, что шина для крепления к туловищу снабжена поясным ремнем с пряжками и выполнена двусторонней в целях иммобилизации больного в положении «лягушки».
