Фурма для продувки металла и обработки его монолитным углеродом (ее варианты)

Фурма для продувки металла и обработки его монолитным углеродом (ее варианты)

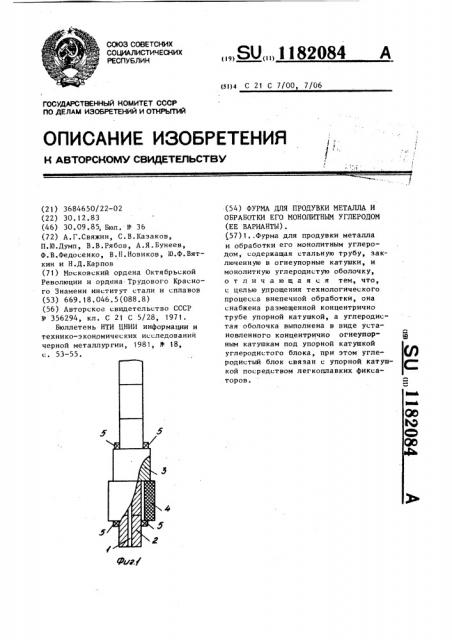

Иллюстрации

Показать все

Реферат



1..Фурма для продувки металла и обработки его монолитным углеродом , содержащая стальную трубу, заключенную в огнеупорные катушки, к монолитную углеродистую оболочку, отличающаяся тем, что, с целью упрощения технологического процесса внепечной обработки, она снабжена размещенной концентрично трубе упорной катушкой, а углеродистая оболочка выполнена в виде установленного концентрично огнеупор ным катушкам под упорной катушкой (Л углеродистого блока, при этом углеродистый блок связан с упорной катушкой посредством легкоплавких фиксаторов . 00 to о 00 4

СООЭ СОВЕТСНИХ

СОЦИАЛИСТИЧ ЕСНИХ

РЕСПУБЛИН (51)4 С 21 С 7/00, 7/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬП ИЙ (21) 3684650/22-02 (22) 30.12.83 (46) 30.09.85, Бюл. N - 36 (») А. Г.Свяжин, С. В. Казаков, П.Ю.Думп, В.В.Рябов, А.Я.Бунеев, Ф.В.Федосенко, В.Н.Новиков, Ю.Ф.Вяткин и Н.Д.Карпов (71) Московский ордена Октябрьской

Революции и ордена Трудового Красного Знамени институт стали и сплавов (53) 669.18.046.5(088.8) (56) Авторское свидетельство СССР

Ф 356294, кл. С 21 С 5/28, 1971.

Бюллетень НТИ ЦНИИ информации и технико-экономических исследований черной металлургии, 1981, Ф 18, с. 53-55.

„„SU„„1182084 A (54) ФУРМА ДЛЯ ПРОДУВКИ МЕТАЛЛА И

ОБРАБОТКИ ЕГО МОНОЛИТНЫМ УГЛЕРОДОМ (ЕЕ ВАРИАНТЫ). (57)1..Фурма для продувки металла и обработки его монолитным углеродом, содержащая стальную трубу, заключенную в огнеупорные катушки, и монолитную углеродистую оболочку, отличающаяся тем, что, с целью упрощения технологического процесса внепечной обработки, она снабжена размещенной концентрично трубе упорной катушкой, а углеродистая оболочка выполнена в виде установленного концентрично огнеупорным катушкам под упорной катушкой углеродистого блока, при этом углеродистый блок связан с упорной катушкой посредством легкоплавких фиксаторов.

1182084

2. Фурма для продувки металла и обработки его монолитным углеродом, содержащая стальную струбу, заключенную в огнеупорные катушки, и монолитную углеродистую оболочку, о тл и ч а ю щ а я с я тем что с целью упрощения технологического процесса внепечной обработки, углеродисИзобретение относится к черной металлургии и может быть использовано при внепечной обработке металла путем продувки в ковше инертными газами.

Целью изобретений является упрощение технологического процесса внепечной обработки, На фиг. 1 схематически изображена фурма, варианты.

Фурма представляет из себя стальную трубу 1 для подвода газа, футерованную огнеупорными катушками 2.

По первому варианту (фиг.1) на месте одной иэ катушек, кроме нижней, установлена огнеупорная катушка 3, внешний диаметр которой больше вн шнего диаметра остальных катушек.

Углеродистая оболочка, выполненная в виде съемного углеродистого блока

4, свободно надета на нижний конец фурмы и закреплена при помощи легкоплавких фиксаторов 5.

По второму варианту (фиг,2) стальная труба 1 полностью футеруется одинаковыми катушками 2, а углеродистая оболочка, выполненная в виде сьемнотая оболочка выполнена в виде установленного на нижнем торце фурмы концентрично катушкам стакана с центральным отверстием в дне, при этом диаметр отверстия больше внутреннего диаметра трубы, а стакан связан с огнеупорными катушками посредством легкоплавких фиксаторов. го углеродистого блока в форме стакана 6, надета на нижний конец фурмы и закреплена при помощи легкоплавких фиксаторов 5.

5 Углеродистую оболочку, выполнен ную в виде съемного блока, перед продувкой закрепляют на фурме при помощи фиксаторов. В качестве фиксаторов применяют обвяэку из металли10 ческой проволоки. Фиксатор должен удержать углеродистый блок на фурме до момента касания металла фурмой.

Как только хурма коснется металла, на блок начинает действовать вытал15 кивающая сила, направленная вверх, которая прижимает блок в первом

<лучае к упорной катушке, а во втором — к торцу фурмы.Фиксатор при этом расплавляется.

Чтобы прекратить обработку металла монолитным углеродом, фурму, не прекращая продувки, поднимают выше уровня раздела шлак-атмосфера.

25 После отделения блока из монолитного углерода фурму опускают в металл и продолжают дальнейшую обработку.
