Способ возведения подводных каменных постелей

Способ возведения подводных каменных постелей

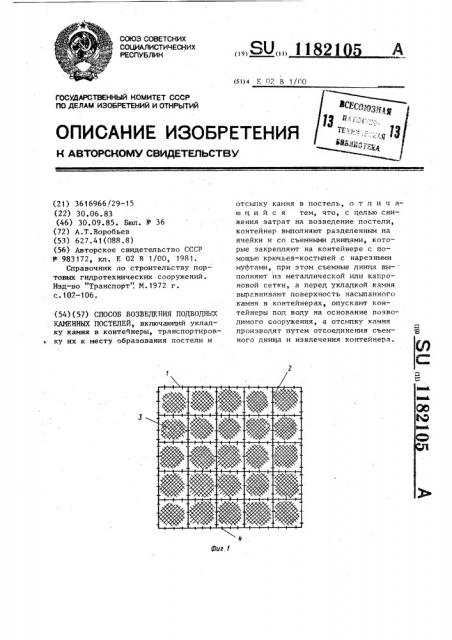

Иллюстрации

Показать все

Реферат



СПОСОБ ВОЗВЕДЕНИЯ ПОДВОДНЫХ КАМЕННЫХ ПОСТЕЛЕЙ, включающий укладку камня в контейнеры, транспортиров« ку их к месту образования постели и отсыпку камня в постель, отличающийся тем, что, с целью снижения затрат на возведение постели, контейнер вьшолняют разделенным на ячейки и со съемными днищами, которые закрепляют на контейнере с помощью крючьев-костылей с нарезными муфтами, при этом съемные днтда выполняют нз металлической j-ши капроновой сетки, а перед укладкой камня выравнивают поверхность насыпанного камня в контейнерах, опускают контейнеры под воду на основание возводимого сооружения, а отсыпку камня «5 производят путем отсоединения съемного днища и извлечения контейнера. 00 N)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИ4ЕСНИХ

РЕСПУБЛИК

„„Я0„„11821

Р;,.-,-.„.

òã у.;,, Ц

ЮЩ ур

" "1 "-аа

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3616966/29-15 (22) 30.06.83 (46) 30.09.85. Бюл. Н-* 36 (72) А.Т.Воробьев (53) 627.41(088.8) (56) Авторское свидетельство СССР И- 983172, кл. F 02 В 1/00, 1981.

Справочник по строительству портовых гидротехнических сооружений, Изд-во "Транспорт". N.1972 r. с.102-106. (54) (57) СПОСОБ ВОЗВЕДЕНИЯ ПОДВОДНЫХ

КАМЕННЫХ ПОСТЕЛЕЙ, включающий укладку камня в контейнеры, транспортировку их к месту образования постели и отсыпку камня в постель, о т л и ч аю шийся тем, что, с целью сниЖения затрат на возведение постели, контейнер выполняют разделенным на ячейки и со съемными днищами, которые закрепляют на контейнере с помощью крючьев-кострищей с нарезными муАтами, при этом съемные днища выполняют из металлической или капроновой сетки, а перед укладкой камня выравнивают поверхность насыпанногo камня в контейнерах, опускают контейнеры под воду на основание возводимого сооружения, а отсыпку камня производят путем отсоединения съемного днища и извлечения контейнера.

1 18.". I l)5

Изобретение относится к гидротех нике, в частности к способам возведения подводных каменных постелей с помощью контейнеров со съемными днищами. 5

Пелью изобретения является снижение затрат на возведение постели, На фиг. 1 представлен контейнер в плане; на фиг.? — то же, поперечный разрез и вид сбоку;; на фиг.3 — 10 крючок-костыль, вид сбоку; на фиг.4 крючок-костыль.

Способ осуществляют в следующей последовательности.

Контейнеры 1 загружаются камнем 15 на берегу, затем производят равне-ние камня в контейнере, TpGHcIIopTH руют контейнеры любым известным способом на место установки, опускают контейнеры под воду на основание воз 2О водимого сооружения и устанавливают в поперечные относительно оси постели ряды, вплотную друг к другу и ряд к ряду. После установки не менее двух рядов при установке тре- 25 тьего ряда и последующих производят отсыпку камня путем отсоецинения съемного днища и извлечения контейнера, при этом контейнер 1 выполняют разделенным на ячейки 2 со съемными дни- щами 3, которые закрепляют на контейнере 1 с помощью крючьев-костылей 4 с нарезными муфтами 5. Съемные днища

3 выполняют из металлической или капроновой сетки. После извлечения контейнера 1 он может быть использован повторно с установкой нового съемного днища. Количество контейнеров должно быть достаточным для такой технологии.

Перед извлечением контейнера водолаз соединяет съемное днище вывинчива. кием костылей с муфтой. Крючья остаются вместе с днищем под постелью, а костыли используются -повторно.

В случае, когда требуется тщательное равнение постели, верхние слои в контейнерах заполняются щебнем.

Размер контейнера определяется грузоподъемностью грузоподъемных средств.

Во всех случаях контейнеры должны быть квадратными со стороной квадрата, кратной ширине постели.

При большом объеме работ по устройству постелей транспортно-подъемные операции с контейнерами предпочтительнее производить транспортно-подъемными понтонами с помощью временных деревянных слипов °
