Стопорное устройство лопатки направляющего аппарата обратимой гидромашины

Стопорное устройство лопатки направляющего аппарата обратимой гидромашины

Иллюстрации

Показать все

Реферат



СТОПОРНОЕ УСТРОЙСТВО ЛОПАТКИ НАПРАВЛЯЮЩЕГО АППАРАТА ОБРАТИМОЙ ГИДРОМАШИНЫ, содержащее выполненные в лопатке торцовые цилиндрические расточки и размещенные в них сервомоторы , каждый из которых имеет поршень со стопорным штоком и разделенные поршнем камеры возврата и стопорения штока, подключенные к источнику управляющей среды, о т л ичающееся тем, что, с целью повьш1ения эксплуатационной надежности , поршень каждого сервомотора снабжен пазом с наклонным основанием и размещёнными в пазу вставкой, закрепленной на дне расточки, и усеченным клином, опирающимся на вставку, контактирующим с наклонным основанием паза и образующим меньшим осноа 9 ванием со стенками паза, вставки и расточки, камеру раестопорения кли (/) на, сообщенную с камерой возврата, а камера стопорения образована большим основанием клина и указанными стенками.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 F 03 В 3/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ;

К ABTOPGKOMY СВИДЕТЕЛЬСТВУ

11

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21) 3722436/25-06 (22) 09.04.84 (46) 30.09.85. Бюл. У 36 (72) Д.Я.Алексапольский, M.Ï.Крутько и А.П.Бодрунов (71) Харьковский политехнический институт им.В.И.Ленина (53) 621.224(088.8) (56) Аршеневский Н.Н. Обратимые гидромашины гидроаккумулирующих электростанций. M.: Энергия, 1977, с. 239.

Патент ПНР У 67032, кл. 14 С 9/02, опублик. 1973. (54)(57) СТОПОРНОЕ УСТРОЙСТВО ЛОПАТКИ НАПРАВЛЯЮЩЕГО АППАРАТА ОБРАТИМОЙ

ГИДРОМАШИНЫ, содержащее выполненные в лопатке торцовые цилиндрические расточки и размещенные в них серво„„80„„ 2190 A моторы, каждый из которых имеет поршень со стопорным штоком и разделенные поршнем камеры возврата и стопорения штока, подключенные к источнику управляющей среды, о т л и-. ч а ю щ е е с я тем, что, с целью повышения эксплуатационной надежности, поршень каждого сервомотора снабжен пазом с наклонным основанием и размещенными в пазу вставкой, закрепленной на дне расточки, и усеченным клином, опирающимся на вставку, контактирующим с наклонным основанием паза и образующим меньшим основанием со стенками паза, вставки и расточки, камеру раестопорения клина, сообщенную с камерой возврата, а камера стопорения образована большим основанием клина и указанными стенками.

182190

Составитель В, Князев

Редактор Н, Воловик Техред М.Лароцай

Корректор В.Бутяга

Заказ 6080/31 Тираж 445 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

1 1

Изобретение относится к гидромашиностроению и может быть использовано в конструкциях лопаток направляющих аппаратов обратимых гидромашин.

Цель изобретения — повышение эксплуатационной надежности.

Р

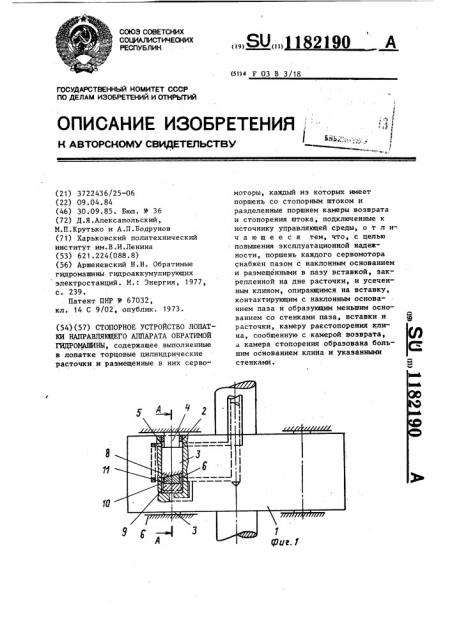

На фиг. 1 изображено стопорное устройство, общий вид; на фиг. 2 то же, вид сверху; на фиг. 3 — разрез А-А на фиг. 1.

Стопорное устройство лопатки направляющего аппарата обратимой гидромашины содержит выполненные в лопатке 1 торцовые цилиндрические расточки 2 и размещенные в них сервомоторы, каждый из которых имеет поршень 3 со стопорным штоком 4 и разделенные поршнем 3 камеры 5 и 6 возврата и стопорения штока 4, подключенные к источнику управляющей среды (не показан). Поршень 3 каждого сервомотора снабжен пазом 7, с наклонным основанием 8 и размещенными в пазу 7 вставкой 9, закрепленной на дне расточки 2, и усеченным клином 10, опирающимся на вставку 9, контактирующим с наклонным основанием 8 паза 7 и образующим меньшим основанием со стенками паза 7, вставки 9 и расточки 2 камеру 11 расстопорения клина 10, сообщенную с камерой 5-возврата, а камера 6 стопорения образована большим основанием клина 10 и указанными стенками.

Стопорное устройство работает

5 следующим образом.

При необходимости фиксации лопатки 1 в произвольном положении подают давление от источника управляющей среды (не показан) в каждую камеру Ь стопорения, а камеру 5 возврата сообщают со сливом. Под действием давления на большее основание клин 10 перемещается в направлении своего меньшего основания и, взаимодейст15 вуя с наклонным основанием 8 паза 7, толкает поршень 3. В результате выдвигается стопорный шток 4 и фиксирует положение лопатки 1.

Для расстопорения лопатки 1 дав20 ление от источника управляющей среды подают в каждую камеру 5 возврата, а камеру 6 стопорения соединяют со сливом. Поскольку камера 5 возврата сообщена с камерой 11

25 расстопорения штока, то давлением на меньшее основание клин 10 перемещается в направлении большего основания и освобождает поршень, а давление в камере возврата, воздействуя на поршень 3, перемещает его.

В результате каждый стопорный шток 4 убирается и лопатка 1 расстопоряется,
