Реферат



ЭЖЕКТОР, содержащий пассивное и активное сопла, камеру смешения и диффузор с установленным по оси дефлектором, отличающийся тем, что, с целью повышения производительности , дефлектор снабжен каналом подвода пассивной среды, выходной участок которого расположен по оси дефлектора, а входное отверстие выполнено в стенке диффузора. S (Л С

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)4 F 04 F 5/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3748068/25-06 (22) 04.06.84 (46) 30.09.85. Бюл. Р 36 (72) Д.B Трошин (71) Курганский экспериментальный конструкторско-технологический институт автомобильной промышленности (53) 621.694.2(088.8) (56) Патент ФРГ Р 1268307,кл. 27 d 1, опублик. 1968.

„„SU,„, 1182204 И (54)(57) Э>(ЕКТОР, содержащий пассивное и активное сопла, камеру смешения и диффузор с установленным по оси дефлектором, отличающийся тем, что, с целью повышения производительности, дефлектор снабжен каналом подвода пассивной среды, выходной участок которого расположен по оси дефлектора, а входное отверстие выполнено в стенке диффузора.

1182204

Составитель С. Ковбаса

Редактор 11. Воловик Техред Т.Дуоинчак !<орректор 1». Эрде»гн

Заказ 6083/32

Тираж 585 По Тписное

ВПИИПИ Государственного комитета СССР по делам изобретений и открытий

113035,, 11осква, Ж-35, Раушская наб., ». 4/5 фи»пал ППП "Па гент", г, Ужгород. ул. Ipnã.ктпa»», Изобретение относится к струйной технике, преимуществен»»о для»тодачи и перемешивания газовой среды, г: частно с » и атмосферного ВО 3»„yxa в промьшгленных печах. 5

Цель изобретения — повышение г.роизвопительности эжектора.

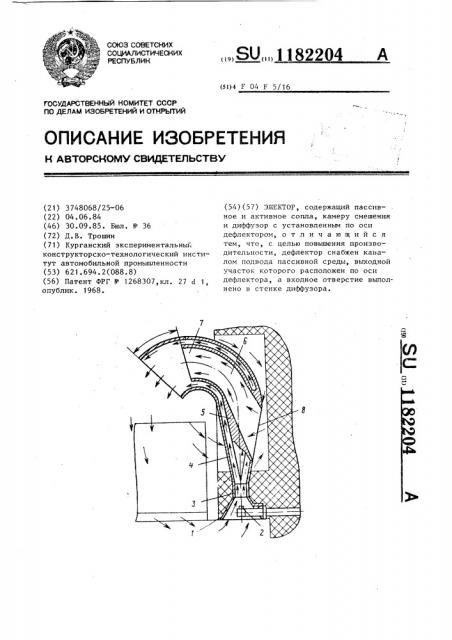

Па чертеже изображен предлагаемый эжектор, продольный разрез.

Эжектор содержит пассивное и ак- 1О тивное сопла 1 и 2 соответственно, камеру 3 смешения и дпффуэор 4 с установленньг.» по оси дефлектором 5, который снабжен ка»алом 6 подвода пассивной среды, выходной участок 7 ко- 15 торого расположен по оси дефлектора

5, а входное отверстие 8 выполнено в стенке диффузора

Лктивная газообразная среда, истекая из активного сопла 2, увлекает 20 в камеру 3 смешения пассивную среду, поступан»щую чере» пассивное сопло 1, Смесь сред из камеры 3 смешения поступает в диффузор 4, в котором кине— тическая энергия смеси сред частично преобразуется в потенциальную. Одновременно в диффузоре 4, обтекая дефлектор 5, поток смеси сред образует в зоне выходного участка 7 канала 6 подвода пассивной среды разрежение, что приводит к поступлению по каналу 6 в диффузор 4 дополнительного потока пассив»»ой среды. Истекая из диффузора 4 поток смеси сред обтекает обрабатываемое изделие и поступает обратно в пассивное сопло 1 и канал 6 подвода пассивной среды, в результате чего во всем пространстве печи, где установлен эжектор, обеспечивается циркуляция газовой среды.
