Устройство для испытания на разрыв

Устройство для испытания на разрыв

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ НА РАЗРЫВ деталей типа тел вращения, содержащее камеру для размещения испытуемой детали, привод вращения детали, гибкий вал, соединенный одним концом с приводом, и средство крепления испытуемой детали, закреп ленное на ftpyroM конце вала, отличающее ся тем, что, с целью повышения надежности путем поддержания гибкого вала в прямолинейном состоянии, средство крепления детали выполнено в виде втулки из ферромагнитного материала, а устройство снабжено системой слежения за 4 положением детали и электромагнитом, установленным соосно с гибким валом с возможностью взаимодействия его .магнитного поля с втулкой. ио (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИ Х

РЕСПУБЛИК

„„Я0„„1182325 у1) 4 (01 N 3/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3728194/25-28 (22) 18.04.84 (46) 30.09.85. Бюл. - 36 (72) В.А.Косолапенков, В.С.Смирнов и Я М.Халитов (71) Научно-исследовательский проектно-конструкторский и технологический институт электромашиностроения (53) 620.172,253(088.).. (56) Авторское свидетельство СССР

¹ 855428, кл. G 01 N 3/08, 1979. (54)(») УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ

НА РАЗРЫВ деталей типа тел вращения, содержащее камеру для размещения испытуемой детали, привод вращения детали, гибкий вал, соединенный одним концом с приводом, и средство крепления испытуемой детаrm, закреп ленное на ppyroM конце вала, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности путем поддержания гибкого вала в прямолинейном состоянии, средство крепления детали выполнено в виде втулки из ферромагнитного м."териала, а устройство снабжено системой слежения за положением детали и электромагнитом, установпенннм соосно с гибким валом с возможностью вз аимодействия его магнитного поля с втулкой.

11823?5

Составитель Ю.Махов

Техред М.Надь

Корректор Л.Тяско

Редактор В. Ковтун

Заказ 6094/38 Тираж 896 Подписное

БНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, М(-35, Раушская наб., д. 4/5 филиал ППП Патент, r Ужгород, ул. Проектная, Изобретение относится к испытательной технике и может быть использовано для испытания деталей на прочность при их вращении.

Пель изобретения — повьш ение надежности путем поддержания гибкого вала в прямолинейном состоянии.

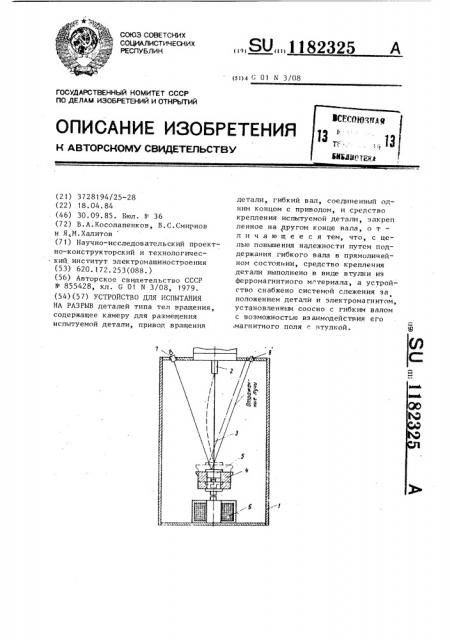

На чертеже показано устройстводля испытания, разрез.

Устройство для испытания на разрыв 10 состоит из камеры 1, на одном из торцов которой установлен привод вращения в виде электрического двигателя 2.

С валом электрического двигателя 1

2 соединен один из концов гибкого вала 3, на другом конце которого закреп;;е::о средство для крепления испы:.уемой детали 4 в виде втулки 5 из ферромагнитного материала. 20

Соосно гибкому валу 3 непосредстн:о под втулкой 5 расположен элект-. р,маг:". нт

Устройство также содержит систему слежения за положением детали, 25 сос.тоящую, например, из источника света и приемного фотодатчика 8.

Устройство работает следующим образом.

Испытуемая деталь 4 крепитс.я на втулке 5, соединенной с приводом вращения посредством гибкого нала

3, ч раскручивается.

При повышении скорости вращения испытуемой детали 4 гибкий вал 3 под действием центробежных сил изгибается, при этом деталь 4 с втулкой 5 поднимается. Луч от источника

7 света, который в исходном положении детали 4 отражаясь от полированной поверхности торца втулки 5, попадает в фотодатчик 8, смещается, и фотодатчик 8 подает сигнал на увеличение тока в катушке электромагнита 6. Магнитное поле последнего взаимодействует с втулкой 5 и возвращает ее вместе с деталью 4 в исходное положение и, таким образом, обеспечивает прямолинейность гибкого вала 3 в процессе испытания вплоть до разрушения детали.
