Реферат



Т. СПОСОБ ИСПЫТАНИЯ КОЛЬЦЕВОГО ОБРАЗЦА НА УСТАЛОСТЬ, заключающийся в том, что образец в виде замкнутой ленты растягивают между двумя роликами до полного прилегания к ним ленты, после чего протягивают образец по роликам путем их принудительного и определяют число циклов до разурушения, по которому судят о прочности образца, отличающийся тем, что, с целью увеличения информативности при испытании соединений путем обеспечения нагружения знакопеременным изгибом и кручением, используют образец, составленньй по длине из нескольких секций, которые соединяют собой в форме кольца Мебиуса. 2. Способ по п. 1,. о т л и ч а ю щ и и с я тем, что после разрушения одного из соединений его заменяют на новое и продолжают испытания до последовательного разрушения соединений всех частей образца. (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИ4ЕСНИХ

РЕСПУБЛИН (51)4 С 01 N 3/32

ОПИСАНИЕ ИЗОБРЕТЕНИЯ с

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3728196/25-28 (22) 19.04.84 (46) 30.09.85. Бюл. В 36 (72) С.В.Журавлев и Г.B.Сапожникова (53) 620.178.322.3 (088.8) (56) Авторское свидетельство СССР

N - 888003, кл. G Oi N 3/32, 1980. (54)(57) 1 . СПОСОБ ИСПЫТАНИЯ КОЛЬЦЕВОГО ОБРАЗЦА НА УСТАЛОСТЬ, заключающийся в том, что образец в виде замкнутой ленты растягивают между двумя роликами до полного прилегания к ним ленты, после чего протягивают образец по роликам путем их принудительного вращения и определяют чис„„SU„„1182329 A ло циклов до разурушения, по которому судят о прочности образца, о т— л и ч а ю шийся тем, что, с целью увеличения информативности при испытании соединений путем обеспечения нагружения знакопеременным изгибом и кручением, используют образец, составленный по длине из нескольких секций, которые соединяют собой в форме кольца Мебиуса.

2. Способ по п.1, о т л и ч а ю— шийся тем, что после разрушения одного из соединений его заменяют на новое и продолжают испытания до

Ф последовательного разрушения соедине- Q ний всех частей образца.

1182329

Составитель Ю.Махов

Техред М.Надь Корректор .Л.Тяско

Редактор В.Ковтун

Заказ 6094/38 Тираж 896 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Н-35, Раушская наб., д. 4/5

Филиал ППП "Патент",, r. Ужгород, ул. Проектная, 4

Изобретение относится к испытательной технике и может быть использовано для определения механических свойств материалов при циклических нагружениях. 5

Цель изобретения - увеличение информативности при испытании соединений путем обеспечения нагружения знакопеременным изгибом и кручением.

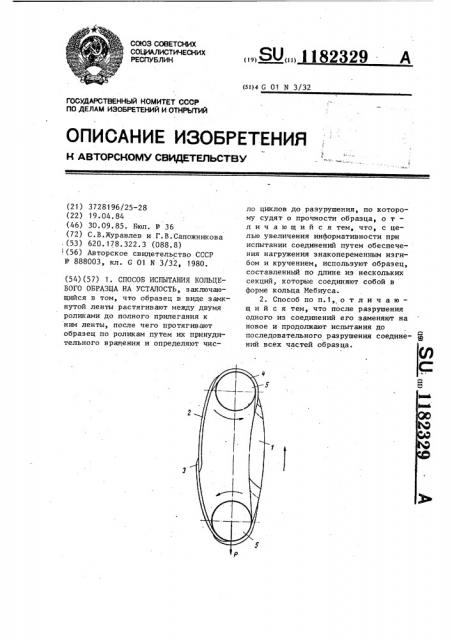

На чертеже изображена схема осу- 10 ществления способа.
