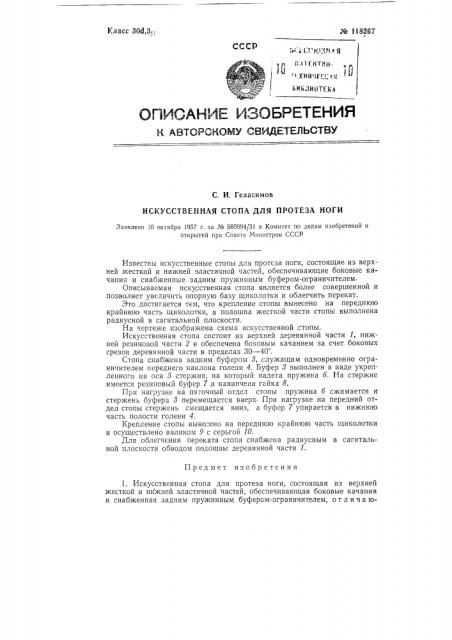

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВМДЕТЕЛЬСТВУ

С. И. Геласимов

ИСКУССТВЕННАЯ СТОНА ДЛЯ ПРОТЕЗА НОГИ

Заявлено 10 октября 1957 г. за № 585994/31 в Комитет по делам изобретений и открытий при Совете Министров СССР

Известны искусственные стопы для протеза ноги, состоящие из верхней жесткой и нижней эластичной частей, обеспечивающие боковые качания и снабженные задним пружинным буфером-ограничителем

Описываемая иску,"ственная стопа является более совершенной и позволяет увеличить опорную базу щиколотки и облегчить перекат.

Это достигается тем, что крепление стопы вынесено на переднюю крайнюю часть щиколотки, а подошва жесткой части стопы выполнена радиусной в сагитальной плоскости.

На чертеже изображена схема искусственной стопы.

Искусственная стопа состоит из верхней деревянной части 1, нижней резиновой части 2 и обеспечена боковым качанием за счет боковых срезов деревянной части в пределах 30 — 40 .

Стопа снабжена задним буфером 8, служащим одновременно ограничителем переднего Н 10Н голени 4. Буфер 8 выполнен в виде укрепленного на оси 5 стержня, на который надета пружина 6. На стержне имеется резиновый буфер 7 и навинчена гайка 8.

При нагрузке на пяточный отдел стопы пружина б сжимается и стержень буфера 8 перемещается вверх При нагрузке на передний отдел стопы стержень смещается вниз, а буфер 7 упирается в нижнюю часть полости голени 4.

Крепление стопы вын "evo на переднюю крайнюю часть щиколотки и осушествлено валиком 9 с серьгой 10.

Для облегчения переката стопа снабжена радиусным в сагитальной плоскости обводом подошвы деревянной части 1.

Предмет изобретения

1. Искусственная стопа для протеза ноги, состоящая из верхней жесткой и нижней эластичной частей, обеспечивающая боковые качания и снабженная задним пружинным буфером-ограничителем, отл и ча юМ 118267

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Р. Б. Кауфман

Гр. 136

Информационно-издательский отдел.

Объем 0,17 и. л. Зак. 1506

Подп. к печ. IО.III 59 г.

Тираж 660 Цена 25 коп

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14. щ а я с я тем, что, с целью увеличения опорной базы щиколотки, крепление стопы вынесено на переднюю крайнюю часть щиколотки.

2. Искус,"твенная стопа по п. 1, отлич а юща я ся тем, что, с целью облегчения переката, подошва жесткой части стопы вь1полнена радиусной в сагитальной плоскости.
