Устройство для тренировки спортсмена

Устройство для тренировки спортсмена

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ СПОРТСМЕНА, содержащее генератор , соединенный с датчиком воздушного напора и усилителем, к выходу которого подключен преобразователь электрических колебаний в звуковые, например, головной телефон, отличающееся тем, что, с целью расширения функциональных возможностей путем регистрации Е ртикальных перемещений , оно имеет дополнительный генератор и смеситель, а датчик выполнен в виде флажка с короткозамкнутым витком и катушки индуктивности, причем генератор соединен с усилителем через смеситель, к которому подключен выход дополнительного генератора .

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5i)4 А 63 В 21/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ . .

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 3485457/28-12 (22) 18.08.82 (46) 07.10.85. Бюл. № 37 (72) В. А. Нестеров (53) 684.62(088.8) (56) Авторское свидетельство СССР № 683764,:кл. А 63 В 21/00, 1979. (54) (57) УСТРОЙСТВО ДЛЯ ТРЕНИРОВ.КИ СПОРТСМЕНА, содержащее генератор, соединенный с датчиком воздушного напора и усилителем, к выходу которого

ÄÄSUÄÄ 1183129 А подключен преобразователь электрических колебаний в звуковые, например, головной телефон, отличающееся тем, что, с целью расширения функцио; альных возможностей путем регистрации ртикальных перемещений, оно имеет дополнительный генератор и смеситель, а датчик выполнен в виде флажка с короткозамкнутым витком и катушки индуктивности, причем генератор соединен с усилителем через смеситель, к которому подключен выход дополнительного генератора.

1183129

Составитель А. Захарченко

Техред И. Верес Корректор М. Самборская

Тираж 394 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, ж — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Редактор О. Головач

Заказ 6192/7

Изобретение относится к спортивной аппаратуре, в частности к тренажерам.

Цель изобретения — расширение функциональных возможностей путем регистрации вертикальных перемещений спортсмена при беге.

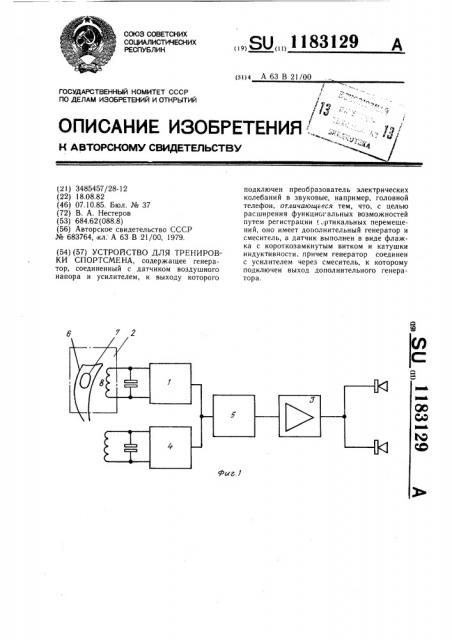

На фиг. 1 изображена функциональная схема устройства; на фиг. 2 — примерная конструкция устройства в виде головного убора.

Устройство состоит из генератора 1, дат- 10 чика 2 воздушного напора, усилителя 3, дополнительного генератора 4, смесителя 5, флажка 6 короткозамкнутого витка 7 и катушки 8 индуктивности.

Устройство работает следующим образом.

Во время тренировки флажок, укрепленный, например, на шапочке спортсмена, отклоняется воздушным напором, в результате чего изменяется частота, вырабатываемая дополнительным генератором. Частота опорного генератора остается неизменной.

Колебания с опорного и дополнительного генераторов подаются на смеситель, и выделенные колебания с частотой биения подаются на усилитель и на головные телефоны. По высоте звука спортсмен может судить как о скорости бега, так и о собственных вертикальных перемещениях. Контролируя с помощью звука свои действия, спортсмен может обучаться необходимым техническим приемам, Кроме того, используя «нулевую» частоту биений, т.е. совпадение частот обоих генераторов, спортсмен может при беге достигать определенной скорости и выдерживать ее необходимое время.

Таким образом, по сравнению с известным предлагаемое устройство обладает более широкими функциональными возможностями.
